熔石英（Fused Silica）因其優異的光學性能、高硬度、低熱膨脹系數及良好的耐輻照特性，被廣泛應用于高功率激光、紫外光學及精密成像系統中。陣列透鏡（Lens Array）作為一種典型微光學元件，其加工質量直接決定系統性能。由于熔石英屬于典型的硬脆材料，且陣列結構對一致性和表面質量要求極高，選擇適合的加工方式至關重要。

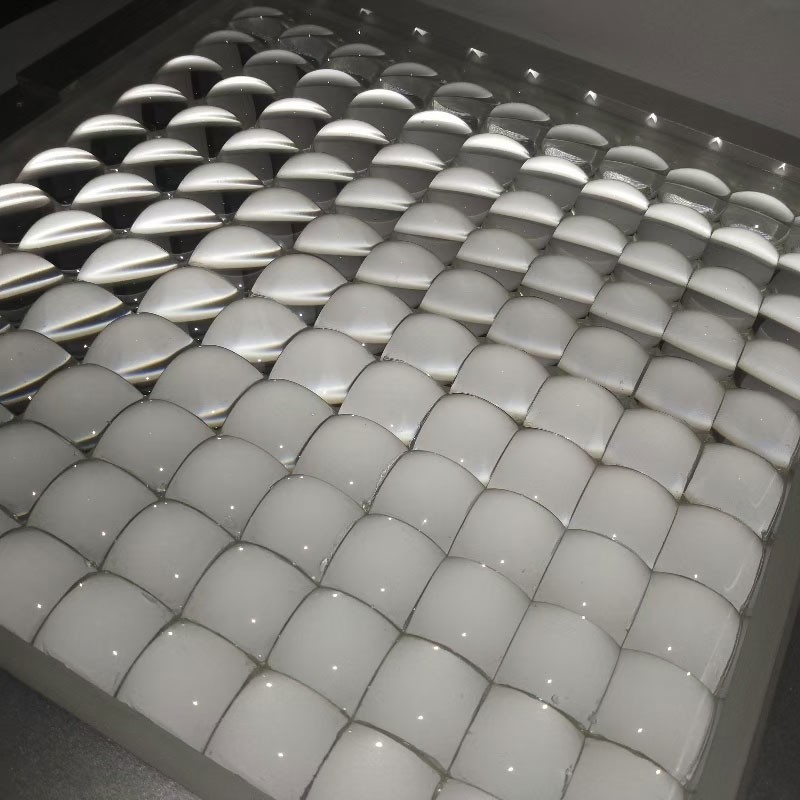

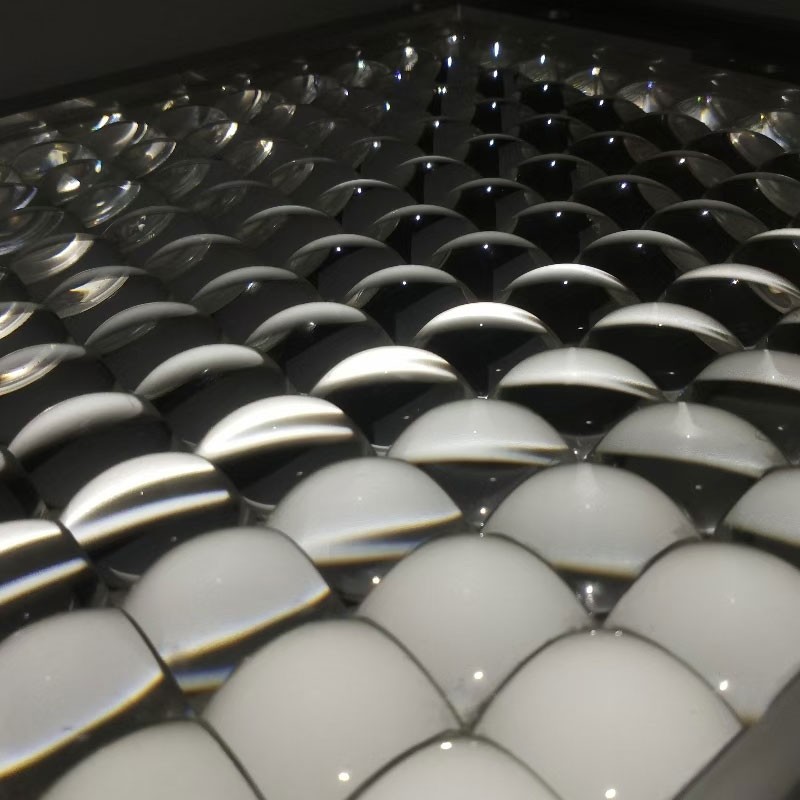

（陣列透鏡）

下面我們將對比分析三種成熟可行的加工方式：精密玻璃模壓、反應離子刻蝕、以及超精密磨削+磁流變拋光。

一、精密玻璃模壓成型

基本原理：利用高精度模具（材料通常為碳化鎢、碳化硅或鎳基合金，表面加工出陣列凹坑）在高溫下對熔石英預形體進行壓制成型，一次獲得多個透鏡。

適用場景：中大批量生產（月產數百至數千片），單透鏡直徑1~20 mm，對一致性和成本控制要求高。

優點：

生產效率高，適合批量制造；

成型后表面質量好，后續僅需少量或無需拋光；

透鏡陣列位置精度高。

局限性：

模具成本高，加工周期長；

熔石英軟化點約1200 °C，對模具材料、脫模涂層及加熱系統要求極為苛刻，真正實現純?nèi)凼⒛旱膹S商較少；

若材料允許替換為相近軟化點的光學玻璃，則工藝可行性大幅提升。

二、反應離子刻蝕 / 感應耦合等離子體刻蝕

基本原理：先在熔石英基片上通過光刻工藝制作掩膜（陣列圖形），再使用感應耦合等離子體（ICP）或反應離子刻蝕（RIE）將圖形轉移到基片上，形成透鏡陣列。

適用場景：高精度、無損傷要求（如深紫外、強激光領域），深寬比較大，或單片/小批量高端應用。

優點：

無機械應力，無亞表面裂紋或崩邊；

可實現亞微米級面形精度，曲率半徑可控；

適合微米至厘米級透鏡陣列。

局限性：

設備昂貴（ICP-RIE系統），工藝開發復雜；

刻蝕速度較慢，單片成本高；

需要配套光刻掩膜，對操作環境要求高。

三、超精密成型磨削 + 磁流變拋光

基本原理：使用成型金剛石砂輪（輪轂帶有陣列凹坑）對熔石英進行切入式磨削，初步成型；再采用磁流變拋光液局部修正面形并去除磨削損傷層；最后視需求進行輕拋光。

適用場景：中大尺寸陣列透鏡（單透鏡直徑≥50 mm），小批量或樣品試制，對設備通用性要求較高。

優點：

工藝成熟，設備相對普及；

適合大尺寸、厚元件加工；

通過磁流變拋光可有效控制面形精度。

局限性：

陣列一致性受機床精度和砂輪磨損影響；

磨削表面易殘留微裂紋，需額外去除5~10 μm損傷層；

加工效率較低，難以用于微米級小透鏡陣列。

四、選用建議

在實際項目中，建議根據以下參數綜合選擇加工方式：

如果能提供更詳細的參數——如單透鏡口徑、曲率半徑、陣元數、元件厚度、面形精度及表面質量要求——可以進一步細化工藝路線。

熔石英陣列透鏡的加工不存在唯一“最優”方法，而應根據批量、精度、尺寸及預算合理選擇。精密模壓適用于批量生產，反應離子刻蝕適用于極致精度，磨削+拋光適用于大尺寸或小批量。了解每種方式的原理與局限性，有助于在設計與制造階段做出科學決策。
