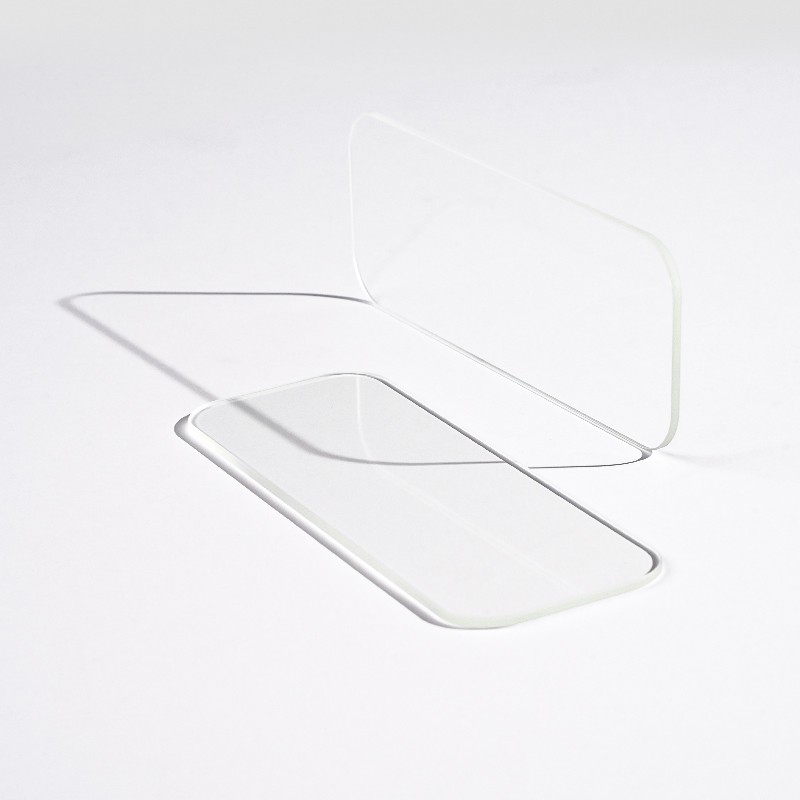

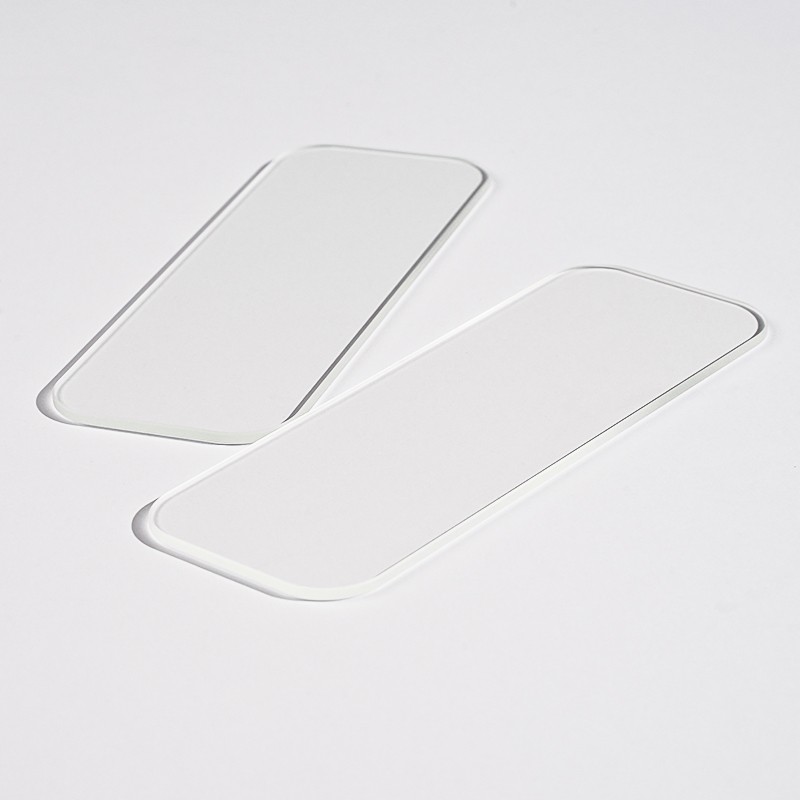

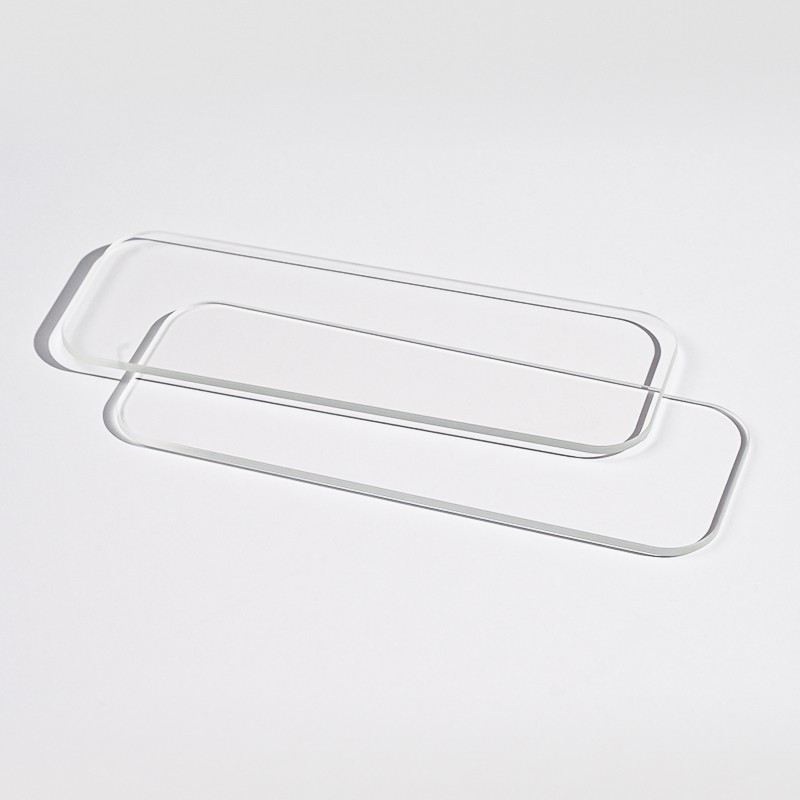

在精密光學領域，濾光片作為主要的濾波元件，廣泛用于多種光學儀器內部元件，從手機攝像頭到高功率激光器窗口，從天文望遠鏡到生物醫療檢測設備，濾光片的性能直接影響著整個系統的成像質量與數據精度。這眾多濾光片膜層中，往往離不開那個用在暴露在空氣中的濾光片窗口，這類常與空氣接觸的濾光片往往需要鍍防水膜，那什么是防水膜呢？今天從濾光片鍍膜的原理上帶你去了解這一種膜層！

一、什么是防水膜？

防水膜（Water-Repellent Coating，或稱疏水膜、防污膜），顧名思義，是沉積在濾光片最表面的一層功能性薄膜，其核心目的在于降低濾光片表面的表面能，使其具備疏水、疏油、防塵、防刮擦等特性。

在光學行業中，它常被稱為“防污鍍層”（Anti-SmudgeCoating）或“疏水疏油層”（Hydrophobic&OleophobicLayer）。它與我們智能手機屏幕上的疏油層在原理上同源，但在光學性能、環境耐受性和附著力等要求上嚴苛得多。

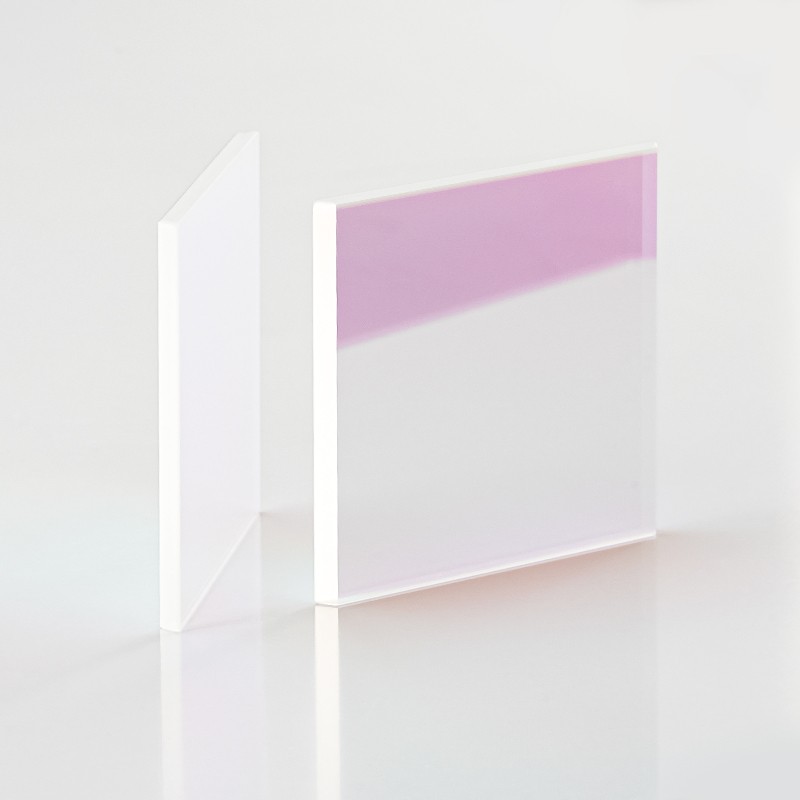

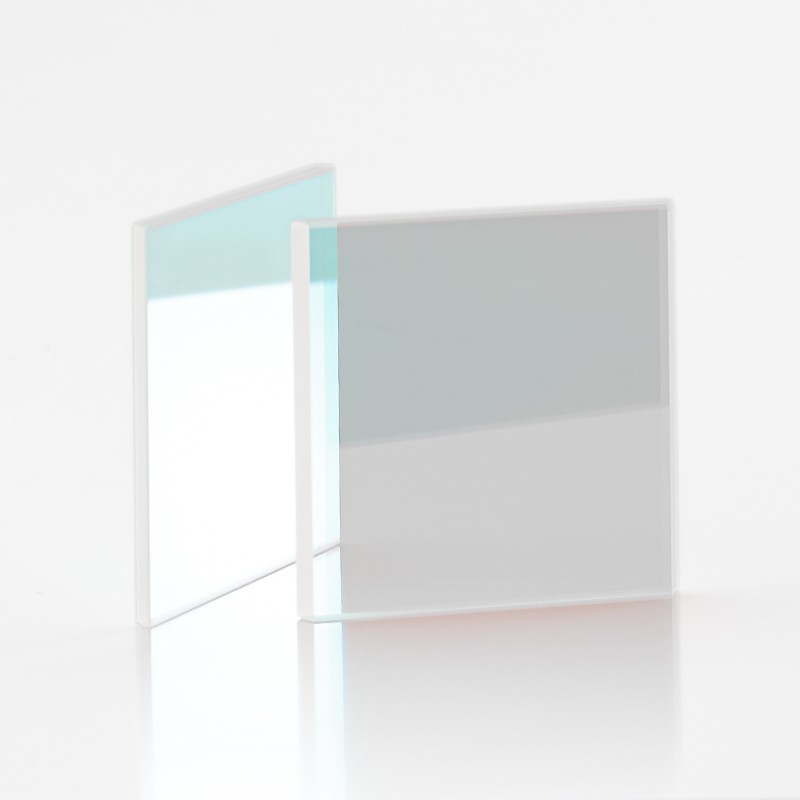

需要強調的是，防水膜并非替代濾光片本身的干涉膜系（如增透膜、高反膜），而是在已完成的膜系之上進行的一次“表面功能化”處理，其厚度通常僅為納米級別（幾納米到十幾納米），以確保不影響濾光片原有的光譜特性。

二、核心原理：荷葉效應的微觀復刻

防水膜的工作原理，本質上是對自然界“荷葉效應”（LotusEffect）的工程化模仿。

當水滴滴落在表面時，其形態由兩個關鍵因素決定：

1.表面化學能（材料本身）：表面能越低，液體越難浸潤。氟化物是已知表面能最低的材料之一。

2.表面微觀形貌（物理結構）：微納米級的粗糙結構可以捕獲空氣，減少固液接觸面積，使液滴呈球狀滾動。

對于濾光片而言，其基底通常是平整的光學玻璃，因此無法依賴粗糙度。于是，工程師們選擇在化學組成上做文章：

氟碳化合物（如CF?、CF?基團）成為首選。氟原子具有極高的電負性和極小的原子半徑，能緊密排列形成惰性保護層，極大地降低表面能。

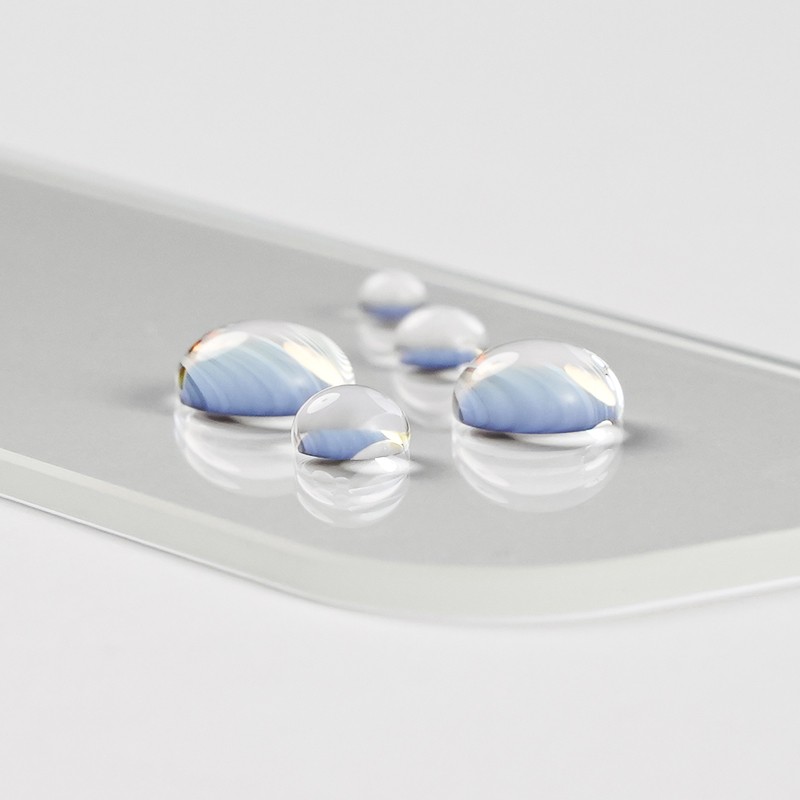

水分子與膜層的接觸角（ContactAngle）是衡量效果的關鍵指標。普通玻璃的接觸角約為20°-30°，水會攤開。而鍍有優質防水膜的濾光片，接觸角可大于110°，甚至達到115°-120°，水珠呈圓球狀，輕輕傾斜即可滾落，并在滾落過程中帶走表面的塵埃顆粒，實現“自清潔”。

三、關鍵性能參數解析

要評價一層防水膜是否優秀，需關注以下核心參數：

1.接觸角（初始值與耐久后）：初始值代表疏水能力，而經過耐擦拭、耐鹽霧測試后的接觸角保留率，才是衡量壽命的關鍵。

2.水接觸角滯后（滑動角）：這是一個常被忽略但極為重要的參數。它指的是液滴在表面開始滑動所需的最小傾斜角度?；瑒?dòng)角越小，水滴越易滑落，防污效果越好。優秀的防水膜滑動角可小于10°。

3.膜層硬度與附著力：濾光片需頻繁清潔擦拭。若膜層過軟，幾次擦拭后便會脫落失效。通常采用鉛筆硬度測試，并要求與下層增透膜有優異的結合力（如通過膠帶粘貼測試）。

4.光學影響（反射率與透過率）：由于膜層極薄（通常為1/4波長光學厚度的非規整膜層），必須保證其不影響增透膜的減反射效果。理想狀態下，鍍膜后濾光片的平均透過率下降應控制在0.3%以內。

四、常見的材料與制備工藝

目前主流的濾光片防水膜材料與工藝主要有兩類：

1.真空蒸發鍍膜（熱蒸發或電子束蒸發）：

材料：常用低折射率的疏水材料，如MgF?（氟化鎂）在某些特定條件下可表現疏水性，但更強的疏水效果通常依靠含氟有機硅烷或氟化聚合物。

工藝特點：將藥丸狀鍍膜材料置于坩堝中，通過高溫使其升華或蒸發，沉積在濾光片表面。此工藝成熟、膜層致密，適合大批量生產。

痛點：由于防水材料與常規氧化物（如TiO?、SiO?）的膨脹系數不同，直接蒸發容易導致膜裂。解決方法是引入過渡層或進行離子源輔助沉積，以增強膜層間的應力匹配。

2.離子源輔助化學氣相沉積或磁控濺射：

利用等離子體轟擊靶材，將氟碳聚合物或氟化非晶碳薄膜沉積于表面。這種方法制備的膜層硬度更高、附著力更強，但設備成本昂貴，多用于高端或高可靠性要求的軍用、航天濾光片。

五、防水膜賦予濾光片的“超能力”

為什么非得鍍這一層？它在應用中解決了哪些實質痛點？

1.應對高濕度與冷凝環境：在戶外監控、車載鏡頭或冷庫環境中，溫差會導致濾光片表面結霧（Condensation）。沒有防水膜時，水滴會平鋪形成水膜，造成光線散射，成像一片模糊。有防水膜時，水珠凝結成細小圓珠，極大地減少了散射損耗，并可隨氣流或振動快速飛脫。

2.提升清潔效率與劃傷保護：實驗室或工業現場的濾光片常沾染指紋、油污或有機溶劑。防水膜的低表面能特性使污染物難以粘附，使用無塵布輕輕一擦即可清除。同時，硬質防水膜層也為下方脆弱的增透膜（通常為較軟的MgF?或SiO?層）提供了一道物理防護屏障，避免劃傷導致光學性能劣化。

3.保障高功率激光場景下的穩定性：在高功率激光應用中，濾光片表面的微小顆?；蛩綍?huì)形成“熱點”，吸收能量后燒蝕膜層。疏水、疏油的表面可以最大程度減少污染物吸附，顯著提高激光損傷閾值（LIDT）。

4.延長使用壽命，維持光譜穩定性：空氣中的硫化物、鹽霧等化學物質會緩慢侵蝕常規氧化物膜層，導致中心波長漂移。防水膜如同一層致密的“盔甲”，有效阻隔外界化學侵襲，確保濾光片在長達數年的服役期內光譜特性穩定。

六、工藝難點與發展趨勢

盡管防水膜看似簡單，其制備卻充滿挑戰：

膜層匹配之難：防水層與增透膜層的折射率需精密匹配，稍有不慎就會破壞整個濾光片的光學設計。

厚度控制之精：對于中心波長為1064nm的濾光片，若防水層物理厚度偏差1nm，可能已導致相位變化影響截止深度。

未來趨勢方面，行業正朝著以下方向演進：

超硬防水：結合類金剛石（DLC）的高硬度和氟化物的低表面能，開發既能防刮擦又能防污的復合膜層。

自修復防水：引入動態化學鍵，使膜層在微觀劃傷后可通過加熱或光照修復疏水功能。

環境友好工藝：逐步淘汰含全氟辛酸（PFOA）等爭議性材料，轉向全氟聚醚（PFPE）或硅基有機/無機雜化材料。

濾光片表面的這層防水膜，雖僅有幾納米之薄，卻凝聚著界面化學、薄膜光學和精密物理加工的深厚智慧。它早已不是“可有可無”的附加項，在絕大多數專業應用場景中，它決定了濾光片從“能用”到“好用”的本質跨越。下次當你擦拭鏡頭或觀察一顆在葉面上滾動的晶瑩水珠時，不妨想到——那正是精密光學與自然智慧的一場無聲共鳴。
