在光學成像與光譜分析領域，濾光片是實現波長選擇的基礎元件。傳統濾光片往往整片具有統一的光學特性，而分區濾光片則另辟蹊徑——它在同一塊基板上劃分出多個物理區域，每個區域鍍以不同的濾光膜層，從而使一片濾光片能夠?qū)崿F(xiàn)多種不同的透過、反射或截止功能。

一、什么是分區濾光片？

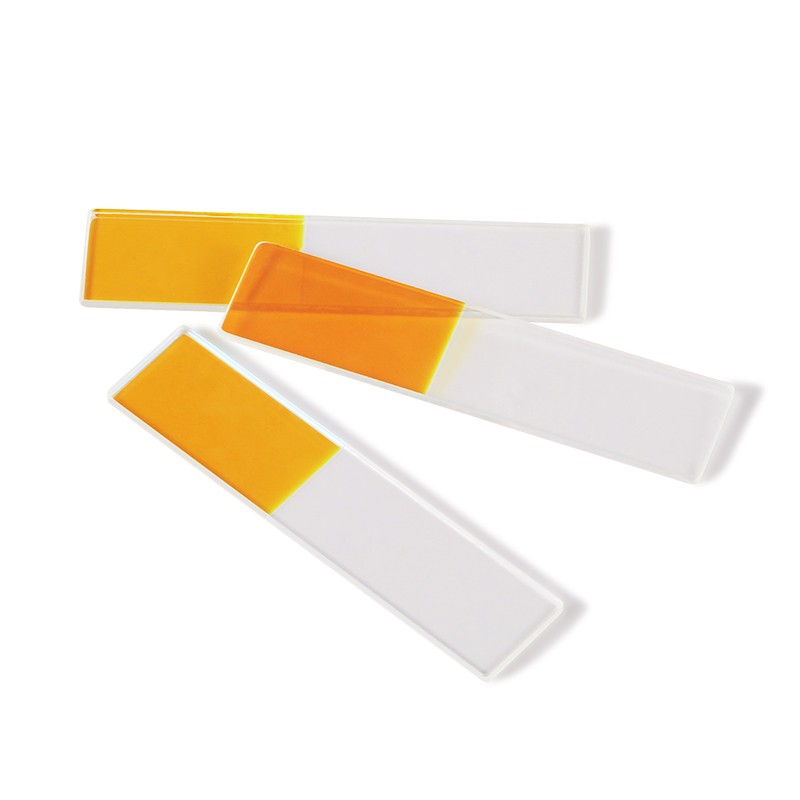

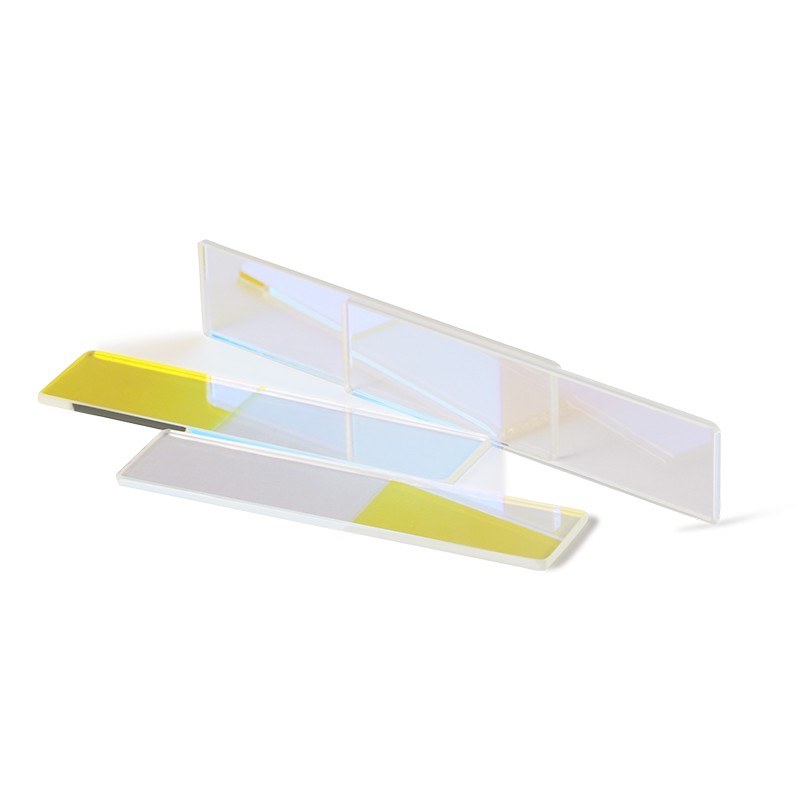

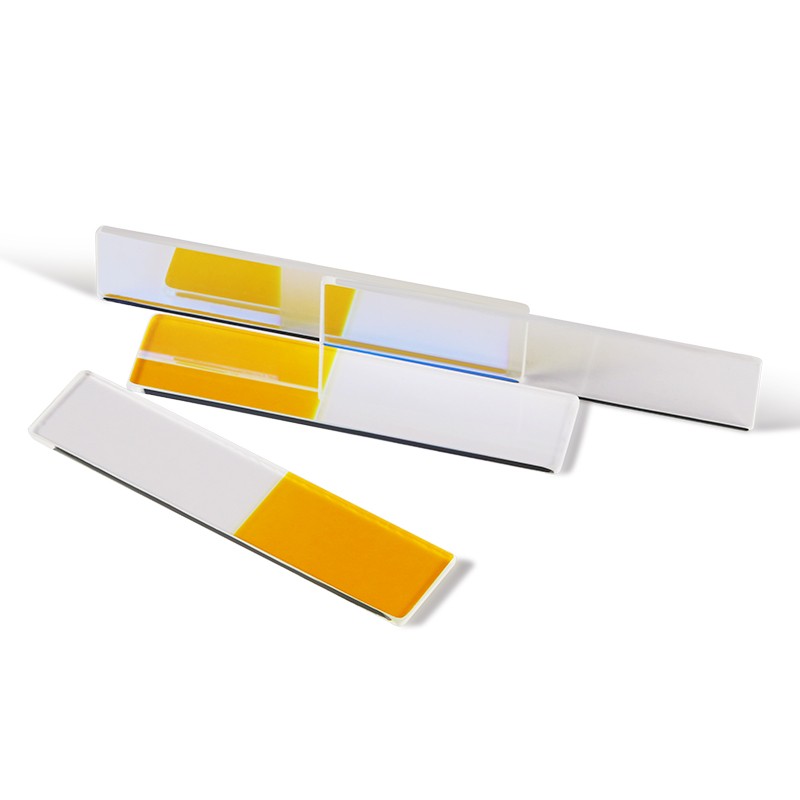

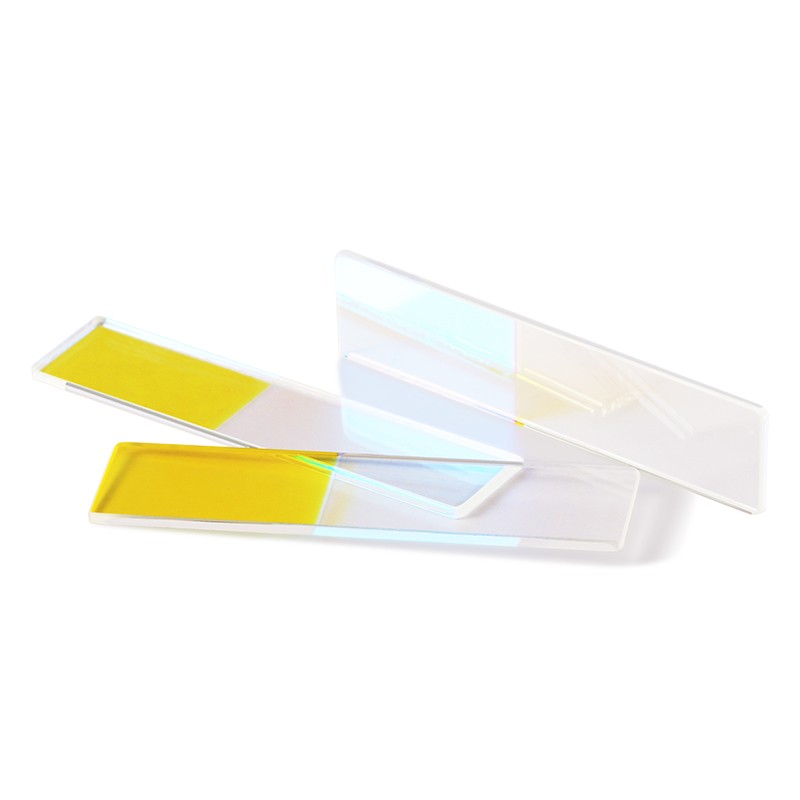

簡單來說，分區濾光片就是將多個濾光功能“拼合”在一整片光學玻璃或塑料基板上。這些區域通常呈條狀、扇形或馬賽克狀排列，每個區域就是一個獨立的濾光通道。使用時，通過平移或旋轉濾光片，即可快速切換至所需的光譜波段。這種設計避免了頻繁更換單片濾光片的麻煩，尤其適用于需要多波長快速切換的儀器設備。

二、與普通濾光片的區別

普通干涉濾光片或吸收型濾光片（如紅色玻璃濾光片）整片功能一致，只能透過或截止一個特定的波長范圍。而分區濾光片的核心優勢在于多功能集成：它在一枚光學元件上融合了兩種甚至數十種濾光特性。例如，一種典型的雙分區濾光片，上半部分透過紅光，下半部分透過綠光，通過垂直移動即可改變輸出光的顏色。這大大簡化了光路結構，也提高了系統的緊湊性和切換速度。

三、主要類型

根據區域劃分方式不同，分區濾光片常有以下幾種形式：

1.條狀分區濾光片：將表面分為若干平行條帶，每條帶對應一個濾光波段。常見于需要線性移動切換的場景，如低成本多光譜成像儀。

扇形分區濾光片（濾光輪）：將圓形或扇形基片分成多個扇區，每個扇區鍍不同膜層。旋轉濾光輪即可順序切入不同區域，是熒光顯微鏡和可調光譜儀中最常用的結構。

2.馬賽克式微分區陣列：將濾光片劃分為極微小的周期性單元，每個單元只允許特定波長通過。最典型的例子是數碼相機傳感器前的拜爾濾光片——紅、綠、藍微型濾光單元按特定模式排列，每個像素對應一個微分區，從而實現彩色成像。更先進的多（高）光譜濾光陣列則包含幾十甚至上百個窄帶分區，可一次曝光獲取光譜圖像立方體。

四、典型應用場景

1.多光譜與高光譜成像：在機器視覺、農業遙感、醫學病理分析等領域，分區濾光片配合面陣探測器，通過一次移動或旋轉即可采集多個窄帶光譜圖像。系統可以據此識別作物的病害、材料的成分或組織的異常區域。

2.熒光顯微鏡：熒光觀察需要快速切換激發光和發射光濾光片。將多個用于不同熒光染料的濾光片集成于一個轉輪（濾光輪）上，電機驅動旋轉即可毫秒級切換通道，便于觀察多重標記的活細胞樣本。

3.彩色攝影與視頻：幾乎每一臺單傳感器數碼相機都離不開一種特殊的分區濾光片——拜爾濾光片。它并非濾光輪那樣宏觀可分，而是在像素級進行分區排列，使每個像素只記錄紅、綠或藍三基色之一，再通過去馬賽克算法還原全彩圖像。

4.激光防護與波長選擇：在一些激光雷達或安全檢測設備中，分區濾光片可預先設置多個“窗口”：一個窗口阻擋特定激光波長并透過環境光，另一個窗口則反之。通過快速切換窗口，系統能在不同工作模式間靈活轉換。

分區濾光片的本質是把“空間維度”引入光譜濾波——用不同區域承載不同功能，再通過機械或電控移動完成切換。它兼具模擬（連續調諧）無法提供的離散波段準確性和比單濾光片更高的集成度。隨著微納加工技術和薄膜沉積工藝的進步，分區濾光片的分區數量越來越多、尺寸越來越小，正在推動便攜式光譜儀、多通道熒光檢測和超光譜成像等領域的快速發展。
