人證核驗一體機常用的光學鏡片及濾光片應用分析
人證核驗一體機是一種將人臉識別與證件信息讀取相結合的自助式身份驗證終端，廣泛應用于機場、車站、酒店、政務大廳、銀行、考場等需要嚴格實名制的場景。其核心功能是：通過攝像頭采集現場人臉圖像，同時讀取身份證、護照、駕駛證等證件內的芯片信息或光學防偽特征，經算法比對后判定“人證是否合一”。

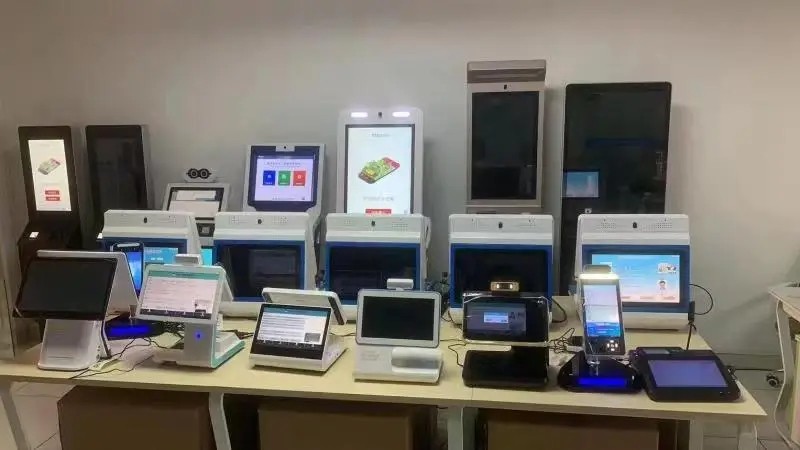

（圖源網絡，侵刪）
設備通常由以下幾部分構成：人臉采集攝像頭模組（含可見光與紅外攝像頭）、證件讀取模塊（含OCR成像和多種防偽檢測光路）、主控板、顯示屏及補光燈。其中，光學鏡片與濾光片的選擇直接決定了圖像采集質量與防偽識別準確度，是整機性能的關鍵環節。
一、工作原理與光學需求
人證核驗一體機的工作流程可分為三個光學相關的子過程：
1.人臉活體檢測與識別
攝像頭捕捉人臉圖像，同時通過主動紅外補光+窄帶濾光片的方式判斷是否為活體（如檢測皮膚反射紅外光的特性），防止照片、視頻或面具攻擊。之后，可見光攝像頭采集高質量人臉照片，用于與證件頭像比對。
2.證件OCR信息提取
對證件表面（如身份證號碼、姓名、護照機讀碼）進行光學字符識別（OCR）。需要微距鏡頭保證近距離清晰成像，并配合偏振或白光照明消除封皮反光。
3.證件防偽特征驗證
利用紫外（UV）或紅外（IR）光源激發證件內置的熒光安全線、紅外油墨等防偽標記，通過相應的窄帶濾光片分離信號光與背景光，由傳感器拍攝后由算法判斷真?zhèn)巍?/p>
由此可見，不同模塊對鏡片的光學參數（焦距、分辨率、光譜透過特性）有截然不同的要求。

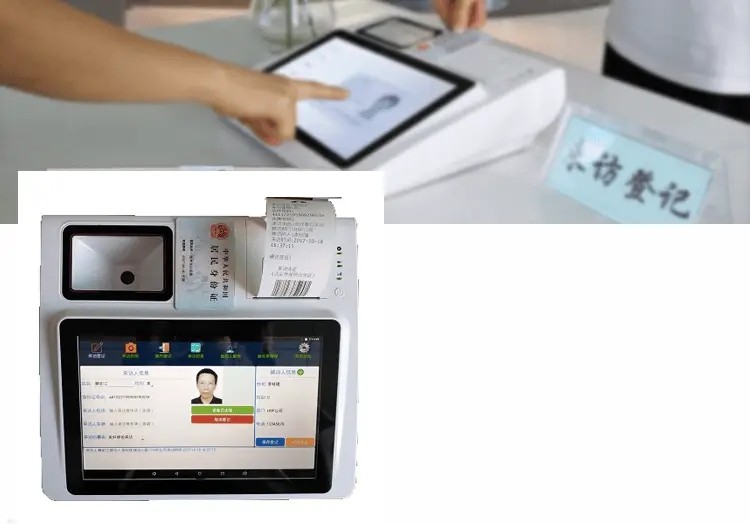

（圖源網絡，侵刪）
二、常用光學鏡片及濾光片詳解
1.人臉識別攝像頭模塊
| 組件 | 規格/技術 | 作用 |
| 可見光定焦鏡頭 | 焦距3.5mm~6mm（水平視場角60°~90°） 光圈：F2.0~F2.4 鏡片結構：4P/5P/6P塑料非球面或玻塑混合（高端用全玻璃） | 采集清晰、畸變小的彩色人臉圖像，用于人臉比對和存檔 |
| 紅外活體檢測鏡頭 | 定焦，中心波長850nm或940nm，鏡頭需校正紅外像差 | 配合紅外LED，拍攝人臉的紅外圖像，提取活體特征 |
| 窄帶濾光片（活體） | 中心波長：850nm或940nm 半帶寬（FWHM）：＜20nm | 僅允許對應波長的紅外光通過，濾除環境可見光與雜散紅外光，提高信噪比 |
| IR-Cut切換濾光片（可選） | 日夜兩用：白天切換至可見光濾光片（截止紅外），夜晚切換至全透片 | 實現24小時全天候人臉識別，夜間配合紅外補光 |
| 藍玻璃濾光片（部分機型） | 藍玻璃材質，厚0.3~1.0mm | 吸收紅外光，改善色彩還原（防止人臉膚色偏紅） |

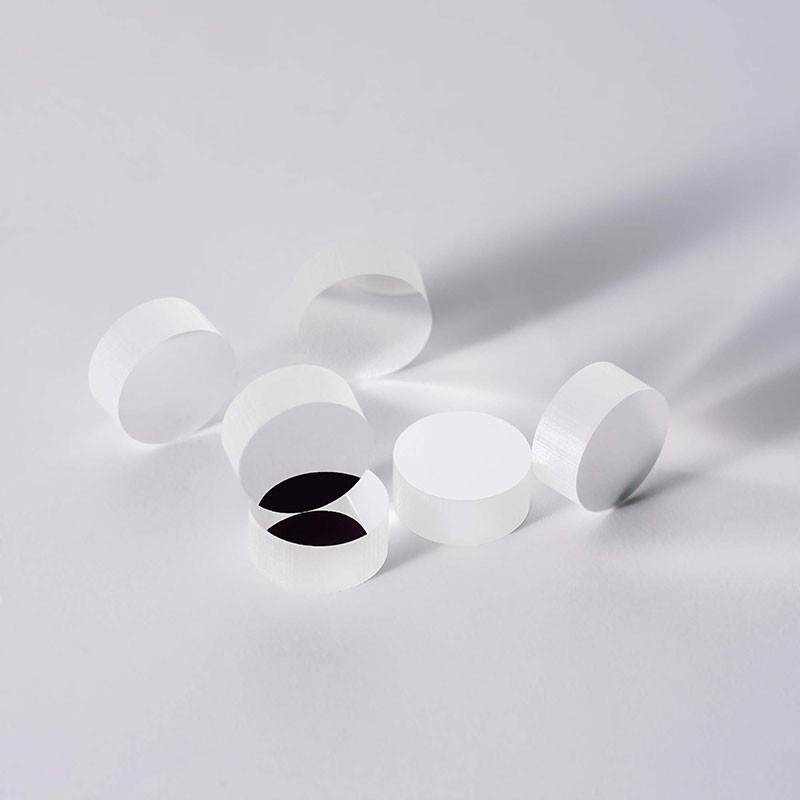

（NBP850窄帶濾光片）
2.證件讀取模塊
證件讀取模塊既要采集證件表面的可見光圖像（OCR），又要檢測紫外/紅外防偽特征，因此會集成多組獨立的光路。
| 功能 | 所用光學元件 | 參數說明 |
| OCR可見光成像 | 微距定焦鏡頭，最小物距＜5cm 鏡片結構：4P~6P塑料或玻塑， 中心分辨率＞200lp/mm | 拍攝證件文字、頭像、機讀碼等 |
| 紫外（UV）防偽檢測 | NBP365窄帶濾光片 中心365nm，半帶寬±5nm） 配合365nm紫外LED | 僅透過紫外光，激發證件上的熒光油墨（如護照簽證頁的熒光纖維、鈔票的熒光面額數字） |
| 紅外（IR）防偽檢測 | NBP850窄帶濾光片或NBP940窄帶濾光片 帶寬15~30nm | 用于讀取護照、身份證的紅外安全特征（如紅外油墨印刷的隱藏文字） |
| 消除反光 | 線偏振濾光片或圓偏振濾光片 | 與偏振照明配合，有效去除證件封皮、過塑膜產生的鏡面反光，提升OCR識別率 |
3.補光燈及其濾光片
為配合上述窄帶濾光片，補光燈本身也需加裝相應濾光片，以確保輸出光譜純凈。
紫外補光：365nmLED+UV帶通濾光片（防止雜光）
紅外補光：850/940nmLED+紅外帶通濾光片

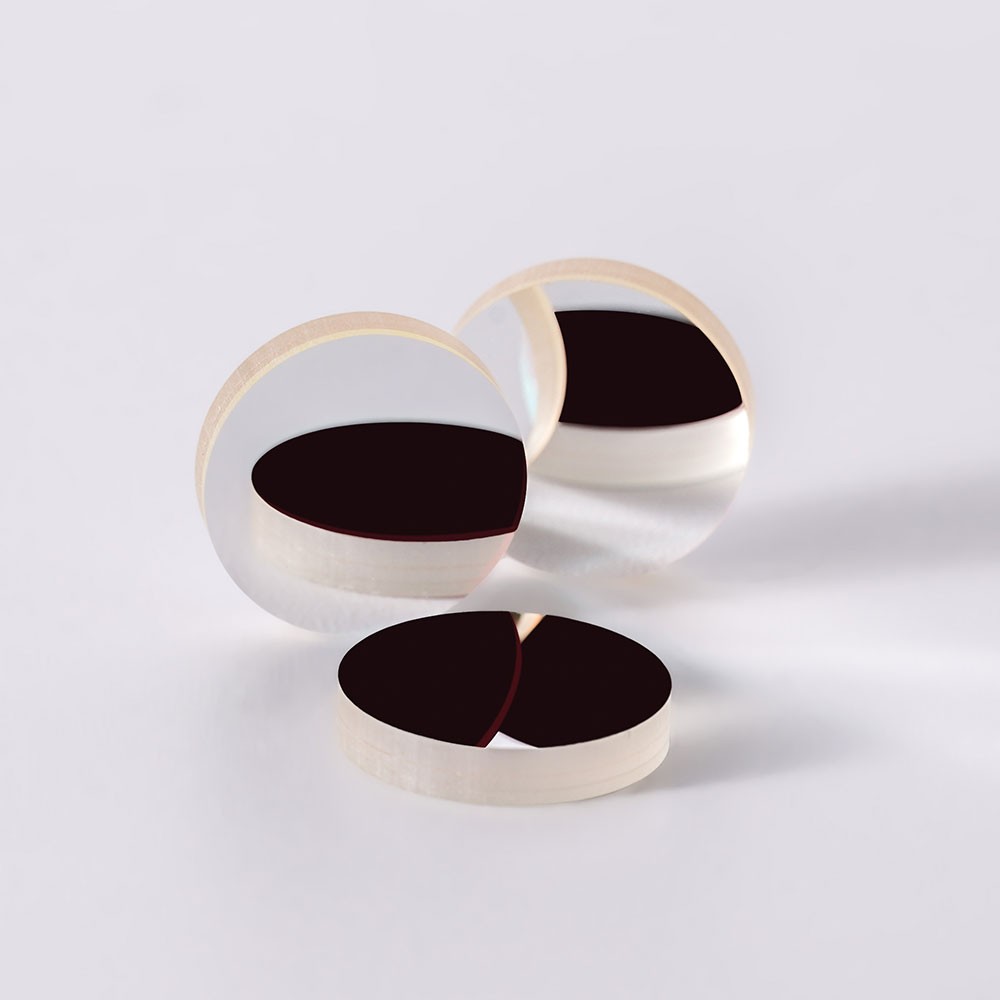

（NBP940窄帶濾光片）
三、典型配置組合與選型建議
| 設備檔次 | 人臉識別鏡片 | 證件讀取鏡片 | 濾光片配置 |
| 基礎款（酒店前臺） | 單可見光攝像頭（4P鏡頭） | 單微距鏡頭（白光照明） | 無窄帶濾光片，僅靠算法防偽 |
| 主流款（車站閘機） | 可見光+紅外雙目攝像頭（5P鏡頭，940nm窄帶） | 微距鏡頭+紫外光路（NBP365） | IR-Cut、NBP940、NBP365 |
| 高端款（出入境、銀行） | 全玻璃鏡頭+850nm窄帶活體檢測+IR-Cut | 多光譜模組（白光、UV、IR三通道）+偏振片 | 同時集成NBP365、NBP850、偏振濾光片 |
人證核驗一體機的光學系統并非單一鏡頭，而是一個多光譜、多通道的精密成像集群。其中：
人臉識別側的核心是可見光定焦鏡頭+850nm/940nm窄帶濾光片+IR-Cut，兼顧日間彩色成像與夜間紅外活體檢測；
證件識別側的核心是微距鏡頭配合NBP365窄帶濾光片（紫外防偽）和偏振濾光片（去反光）；
高端機型還會集成NBP850/940用于紅外防偽特征讀取。選用合適的光學鏡片與濾光片，直接決定了人證核驗一體機的通過率、防偽能力和環境適應性，是產品差異化競爭的重要技術點。
