提到藍寶石，多數人眼里大多是珠寶店里璀璨奪目的藍色寶石，它源自于天然形成礦石的加工，但在如今的階段，藍寶石已經從過去的自然礦產轉移到人工量產的階段，而且這些人工藍寶石已經擁有了與自然藍寶石一樣的特性。

（圖源網絡，侵刪）

在光學加工領域，有一個鮮為人知的事實：最常使用的藍寶石其實是完全無色透明的。它的化學本質是氧化鋁（Al?O?）的單晶形態，而珠寶中的藍色則來自鐵、鈦等微量金屬離子的“染色”。這種純凈的無色藍寶石也被稱為“白寶石”——憑借其驚人的硬度和出色的透光性能，早已走出珠寶柜臺，成為光學精密制造領域不可或缺的核心材料。從太空飛船的舷窗到深海探測器的觀察孔，從導彈的紅外制導系統到你手機里的攝像頭保護鏡片，藍寶石都在默默發揮著作用。

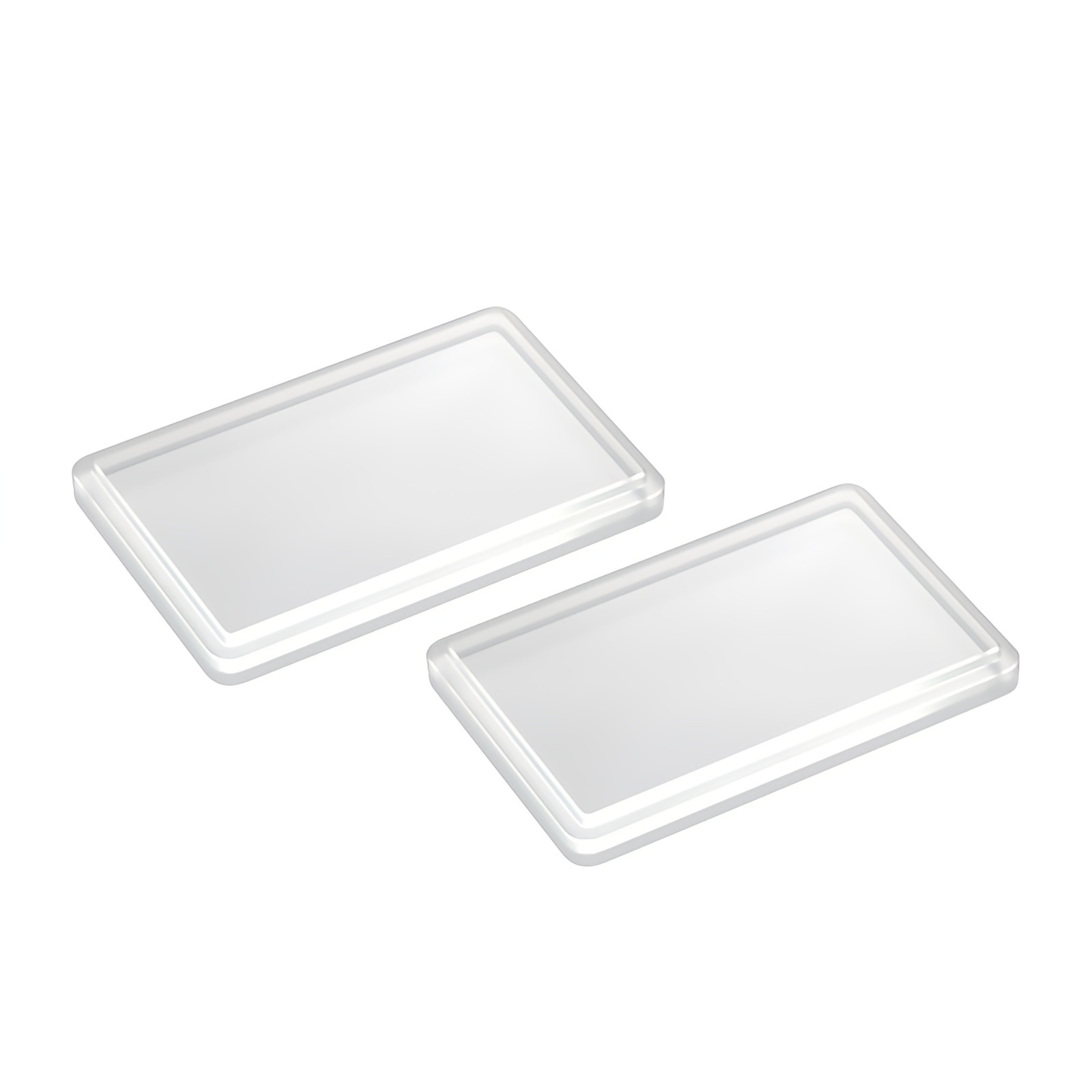

（藍寶石光學窗口）

一、藍寶石的前世今生：從礦物到人工晶體

1.天然藍寶石的“出身”

藍寶石在地質學上屬于剛玉家族，主要產于堿性玄武巖等巖漿巖中。它的晶體屬于三方晶系，常常呈現桶狀或柱狀形態，密度在3.90至4.10g/cm3之間。天然藍寶石雖然美麗珍貴，但其產量和純凈度遠不能滿足現代工業的需求，況且天然礦石中往往含有致色離子，并不是光學器件所需的透明材料。

2.人工藍寶石的誕生

于是，人類發展出了人工生長藍寶石單晶的技術。如今，工業生產中常用提拉法（Czochralski法）、熱交換法（HEM）、導模法（EFG）等多種方法，在高溫下“培育”出直徑可達數十厘米、純凈透明的藍寶石晶棒。這些人工晶體與天然藍寶石具有完全相同的物理和化學特性，而且純度和均勻性遠超天然礦石。更重要的是，人工生長可以精確控制晶體的生長方向，切割出特定晶面的晶片，以滿足不同類型光學元件的需要。

3.藍寶石≠藍寶石玻璃

值得一提的是，市面上常聽到的“藍寶石玻璃”或“藍寶石鏡面”這個詞，指的就是人工生長的無色藍寶石單晶材料，并不是“玻璃”和“藍寶石”的混合物——它本身就是實實在在的單晶藍寶石，只是被加工成了玻璃那樣的透明片材形態。

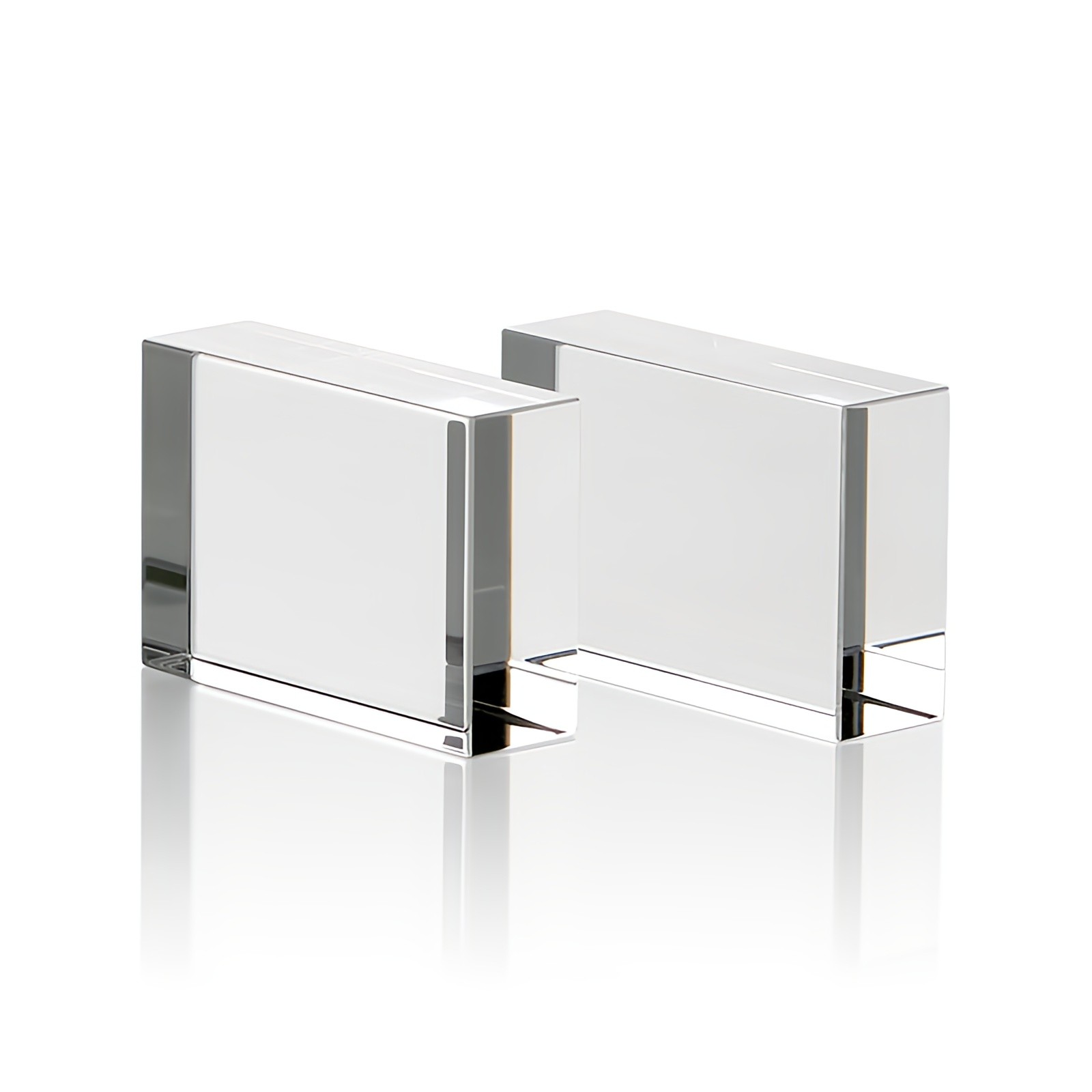

（藍寶石導光塊）

二、藍寶石的物理特性：它憑什么如此“扛打”？

藍寶石之所以能夠在極端環境中“獨當一面”，全靠它一系列令人驚嘆的物理性能。

1.極致的硬度

藍寶石的莫氏硬度高達9，是自然界中僅次于鉆石的第二種硬材料。什么概念？普通玻璃的莫氏硬度大約在5到6之間，普通鋼鐵的硬度也只有5左右。這意味著藍寶石幾乎不會被日常接觸的任何東西刮傷——除非你拿鉆石去劃它。在諾氏硬度標尺上，藍寶石約達1900至2200kg/mm2，遠超熔融石英等傳統光學材料。

這種極高的硬度帶來了一個獨特的優勢：藍寶石光學元件可以做得比普通玻璃窗口薄得多，在同等機械強度下，厚度可降低數倍，對光線吸收更少，透光率更高。

2.卓越的耐高溫性能

藍寶石的熔點高達2030至2050°C，在空氣中可長期使用至1900°C而不發生相變。更重要的是，它的熱導率也很高，約23至46W/(m·K)，熱膨脹系數相對較低。這意味著藍寶石不僅能扛高溫，而且散熱快、受熱不變形——對高功率激光窗口等熱負荷極高的應用場景而言，多數可見和近紅外激光波段都在藍寶石適用范圍內，這幾乎是“天選之子”。

3.出色的化學穩定性

藍寶石幾乎不溶于水，對普通的酸、堿均表現出優良的耐受性。唯一的例外是熱的濃堿液會對其產生輕微侵蝕。在高達1000°C的溫度下，藍寶石依然能保持化學惰性，不會與大多數腐蝕性物質發生反應。這種化學穩定性使它可以在化工廠觀察窗、深海探測器窗口等腐蝕性環境中長期服役，而不會被“吃掉”。

4.優異的機械強度

藍寶石的抗彎強度高達400至690MPa，彈性模量在335至400GPa之間，楊氏模量約為鐵的兩倍。即便受到強大外力，它也不易變形或破裂，能夠承受深海高壓、高速沖擊等極端機械應力。

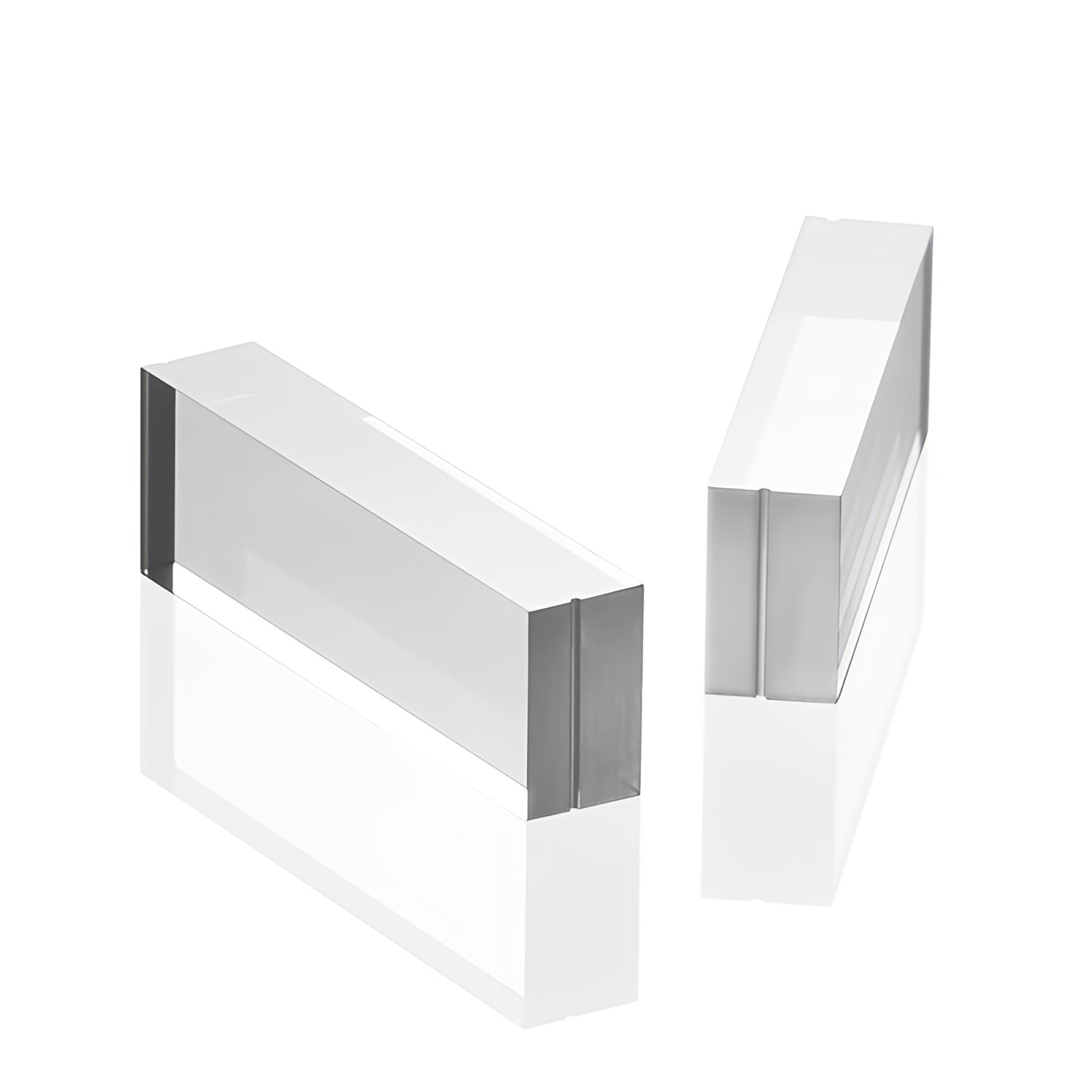

（開槽藍寶石導光塊）

三、藍寶石的光學特性：透光之王

如果說物理性能決定了藍寶石“能扛”，那么光學性能則決定了它“能用”。

1.超寬的透光范圍

藍寶石是一種寬帶隙晶體材料，帶隙高達8.8eV，理論上可以透過波長大于142nm的光。在實際應用中，優質的藍寶石單晶在紫外到中紅外波段具有極佳的透光性，覆蓋范圍從大約200nm一直延伸到5.5μm。

如果把這段光譜“切開”來看，藍寶石在各個波段的“成績單”如下：

深紫外（200至300nm）：透過率約為50%至80%，主要受帶隙邊緣吸收和雜質散射的影響；

可見光（400至700nm）：透過率高達85%至90%，幾乎無吸收，是它透明無色的根本原因；

近紅外（700至3000nm）：透過率約80%至85%，反射是主要的損耗來源；

中紅外（3000至5500nm）：透過率從70%逐漸降至50%以下，晶格振動開始吸收能量；

遠紅外（大于5.5μm）：透過率趨近于0，晶格振動完全阻擋光線。

總體而言，藍寶石在0.33至5.5μm的寬波長范圍內具有高透過率，能夠同時覆蓋紫外、可見光和紅外區，是多光譜光學系統的理想窗口材料。

2.折射率：一項“甜蜜的負擔”

藍寶石的折射率約為1.76（在可見光波段），高于普通玻璃的1.5左右。這個特性既是優勢也是挑戰。

優勢是較高的折射率可以在同樣曲率下實現更強的光線偏折能力，這對透鏡設計有積極意義。挑戰則在于高折射率帶來了更強的表面反射損失：光線每次穿過一個藍寶石表面，就會有約7.5%的光被反射回去——兩個表面加起來就是約14%的損失。

幸運的是，這個“缺陷”可以通過在藍寶石表面鍍制增透膜來解決。鍍膜后，單面反射率可以從7.5%大幅降低至0.5%至1.5%，總透過率則從約86%提升至95%到99%之間，具體取決于鍍膜的設計波段。

3.雙折射：一個需要“繞開”的陷阱

藍寶石的晶體結構決定了它具有雙折射效應——尋常光和非尋常光的折射率差異約為0.008。這意味著當光線通過藍寶石時，不同偏振方向的光會經歷不同的折射率，導致偏振狀態發生改變。

在大多數普通應用中，這個影響可以忽略。但在對偏振態敏感的精密光學系統中，就需要特殊對待了。解決方案是采用所謂的“C軸切割”——選擇晶體的C軸與系統光軸平行，讓光線沿光軸方向通過，此時雙折射效應就會被有效消除。這種被稱為“零度藍寶石”或“C平面藍寶石”的切割方式，在高精度激光光學系統中至關重要。

4.紅外透過率穩定性

藍寶石還有一個不易察覺卻意義重大的特點：它的紅外透過率幾乎不隨溫度變化。這一特性使它在高溫環境中（如發動機內部的觀察窗或高超聲速飛行器的光學窗口）依然能保持穩定的光學性能，不會因為溫度升高而“視野模糊”——這正是許多其他光學材料難以做到的。

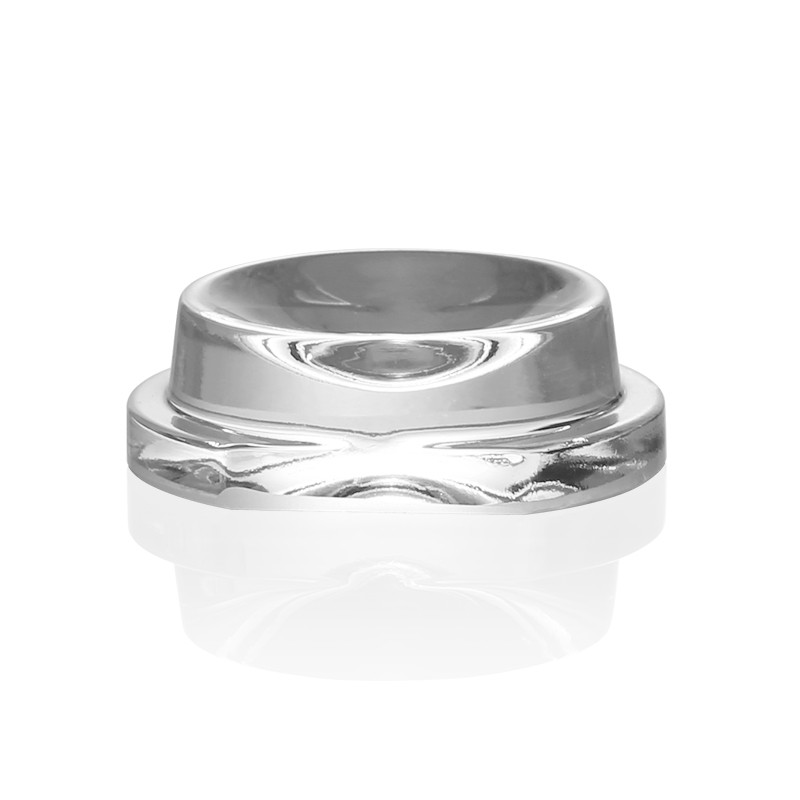

（藍寶石草帽透鏡）

四、藍寶石光學鏡片的精密加工：如何“駕馭”第二硬的材料

1.加工難點：硬度高又脆性大

藍寶石之所以難以加工，不僅因為硬度高，還因為它是硬脆材料——即“硬而脆”。傳統機械加工中，金剛石鋸片切割一片1.5mm厚的藍寶石片就需要45秒以上，而應力集中導致的崩邊和裂紋更是令良率大打折扣，高精度光學器件的報廢率有時甚至超過50%。從成本角度看，單片藍寶石切割的傳統工藝成本曾突破20元，對大批量生產而言壓力巨大。

2.切割工序：從金剛石鋸片到激光切割

切割是藍寶石加工的第一道工序，也是最關鍵的挑戰。早期主要依賴金剛石鋸片和金剛石線鋸切割。金剛石線鋸切縫小于0.5mm，對普通硬脆材料效果不錯，但在藍寶石上的精度仍然受限。電火花線切割雖能切得很薄，但表面燒傷層和粗糙度問題難以克服。

近年來，激光切割技術成為藍寶石加工的革命性突破。皮秒級或飛秒級的超短脈沖激光可以在極短時間內將材料氣化，實現“冷加工”，熱影響區極小，避免了傳統工藝中的裂紋和崩邊問題?，F(xiàn)代激光切割機已能將切割公差控制在±0.01mm以內，邊緣粗糙度低至0.5μm，遠優于傳統機械切割。單片3mm厚藍寶石襯底的加工時間從45秒縮短至8秒，效率提升超過5倍。

3.研磨：消除切割留下的“傷痕”

切割留下的藍寶石晶片表面存在大量微裂紋和凹凸不平，需要通過研磨來改善。研磨分為粗磨和精磨兩個階段。

粗磨階段使用高精度研磨機配合金剛石粉，快速去除切割殘留的表面損傷和毛刺。精磨階段則更具技巧性：針對不同部位采用不同材質的磨頭——電木磨頭用于R角處理，銅磨頭配油性磨粉用于弧面精修。通過這樣的精細化設計，表面粗糙度可以控制在納米級別。

4.拋光：追求原子級的光滑

對于光學鏡片而言，表面質量直接影響光學性能。傳統拋光技術之后，更前沿的化學機械研磨技術通過在機械研磨液中添加化學活性溶液，利用機械摩擦與化學腐蝕的協同作用，可實現原子級的表面去除，粗糙度可控制在0.3 ~ 0.8納米級別。

5.鍍膜：給藍寶石“戴上眼鏡”

藍寶石表面反射率高的“短板”可以通過鍍制增透膜來彌補。增透膜利用多層薄膜的干涉效應，讓反射光相互抵消，從而增加透射。針對不同應用，需要不同類型的鍍膜：

紫外波段：采用氟化物類鍍膜，透過率可達80%至95%，用于紫外激光器和光刻機；

可見光波段：采用寬帶增透膜（400至700nm），透過率可達94%至98%，用于相機鏡頭和手機蓋板；

近紅外波段：針對特定波長（如1064nm）優化，透過率超過99%，用于光纖通信和激光切割；

中紅外波段：3至5μm增透膜可將透過率提升至85%至92%，用于熱成像和導彈導引頭。

此外，物理強化處理也是藍寶石鏡片加工的重要環節。經過加熱再急速風冷的熱處理，鏡片表層形成壓應力層，抗沖擊強度可提升3倍以上，保障鏡片在極端環境下的穩定性。

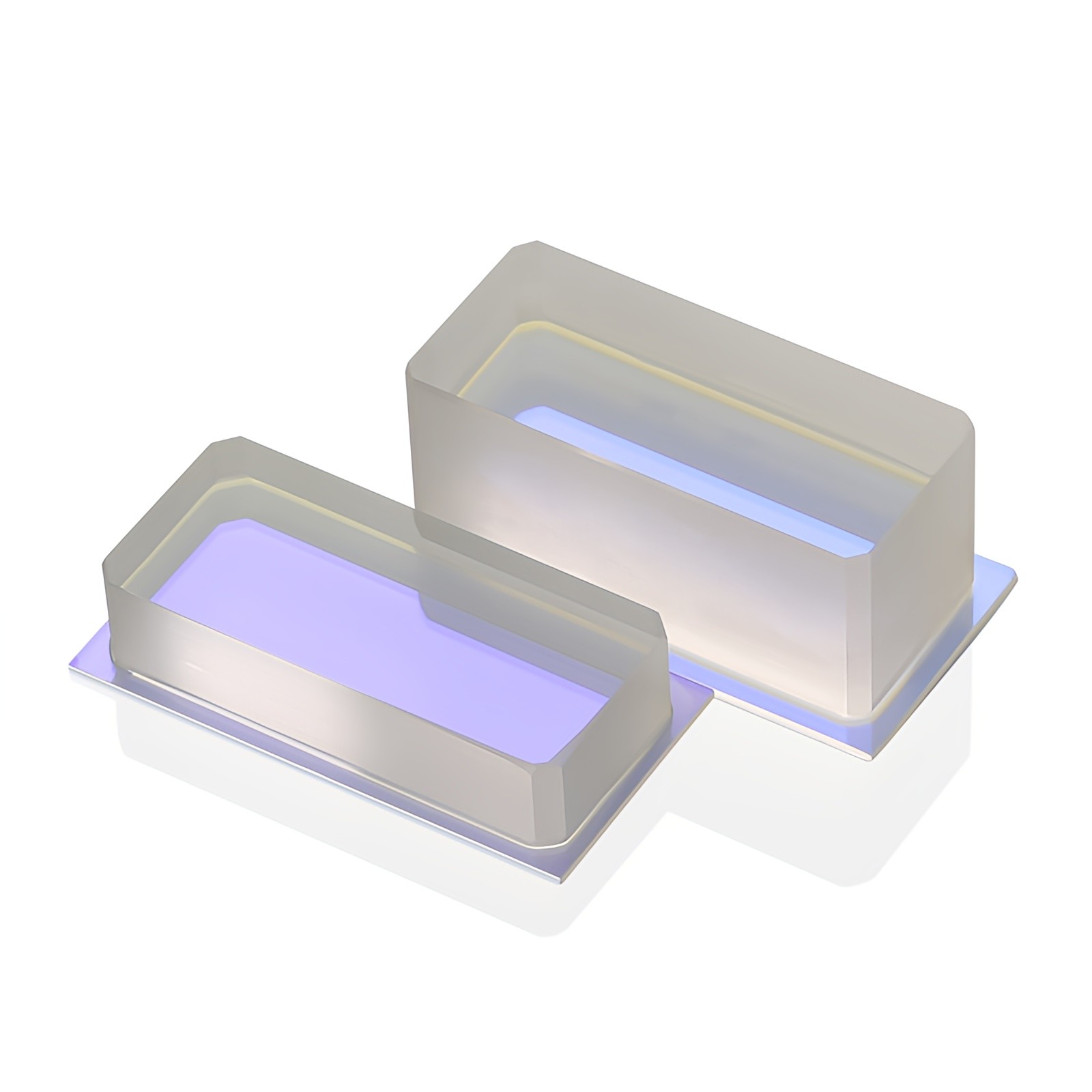

（藍寶石濾光片膠合）

五、藍寶石光學鏡片的類型：形狀決定功能

藍寶石被加工成光學鏡片后，根據其形狀和功能，可以分成幾種主要類型：

1.藍寶石光學窗口

這是最常見也最簡單的藍寶石光學元件——就是一塊兩面平行、高平整度的透明平板。它的功能是作為保護屏障，讓光線從中通過的同時，保護后面的敏感器件免受外界環境影響。藍寶石窗口可以比普通玻璃窗口做得更薄、更堅固，常用于高功率激光器的輸出窗口、真空腔室的觀察窗、航天器的舷窗等。

2.藍寶石透鏡

藍寶石被加工成曲面形狀后，就可以匯聚或發散光線——這就是透鏡。常見的有平凸透鏡、平凹透鏡、雙凸透鏡、柱面透鏡和半球透鏡等。藍寶石透鏡在高壓和高真空環境中有著廣泛的應用，也常用于紅外激光系統的準直和聚焦。它的高折射率使得同樣曲率的透鏡比玻璃透鏡有更強的聚光能力。

3.藍寶石棱鏡

棱鏡可以將光線分解成不同顏色，或者改變光線的傳播方向。藍寶石棱鏡的類型非常豐富，包括直角棱鏡、等邊棱鏡、屋脊棱鏡、道威棱鏡、五角棱鏡和楔形棱鏡等。它們在紅外成像監控、紅外測溫、遙測以及紅外分光鏡等光學系統中扮演重要角色。

4.特殊形狀的光學元件

除了上述三類，藍寶石還可以加工成球面穹頂、光導棒等更復雜的形狀。球面穹頂用作導彈的整流罩，在高速飛行中既要承受極端氣動加熱，又要保證紅外制導系統“看得清楚”；藍寶石光導則用于醫療和工業環境中的光信號傳輸。

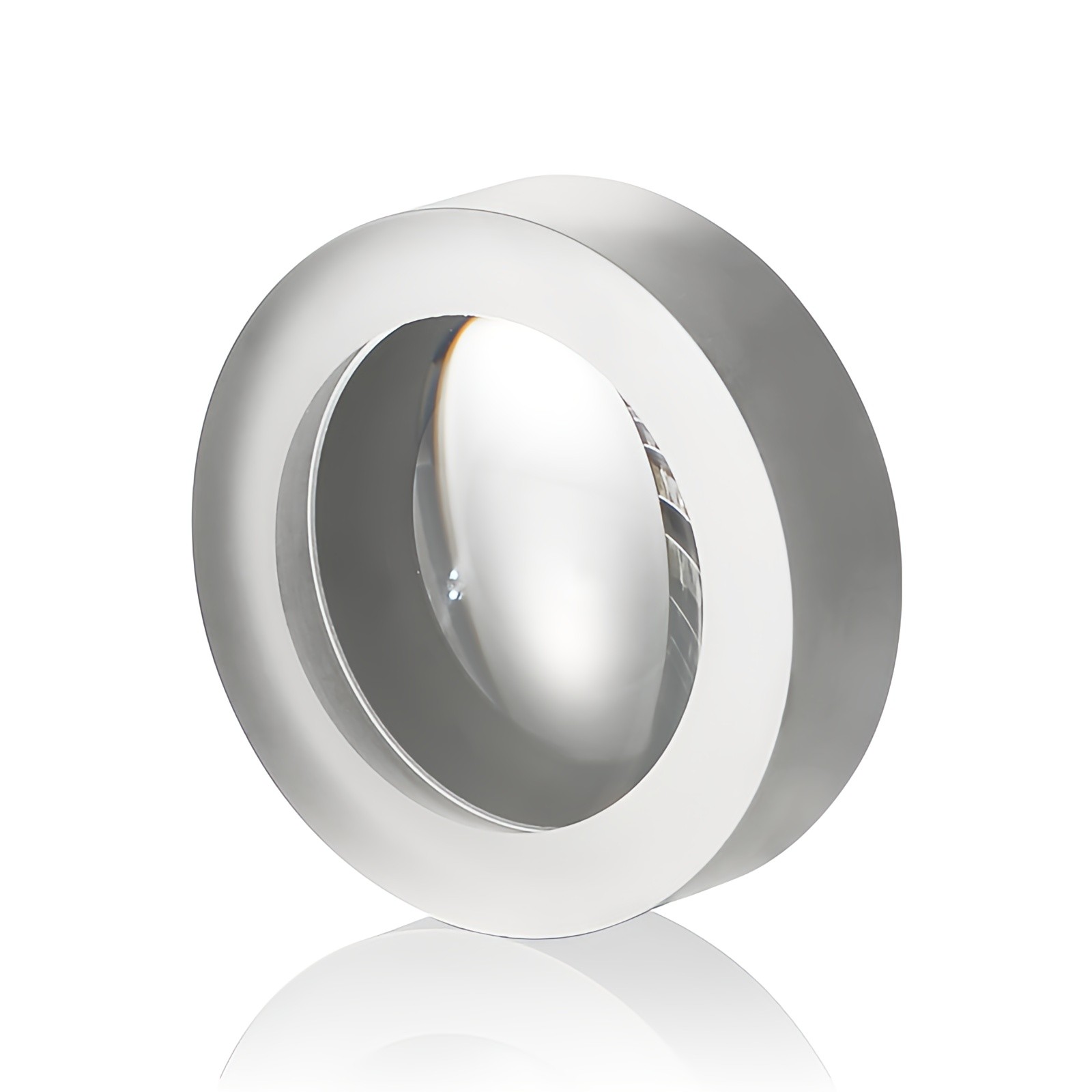

（藍寶石平凹透鏡）

六、應用場景：每一片藍寶石鏡片的“使命”

不同類型的藍寶石光學鏡片，被部署在完全不同的環境中執行著不同的任務。下面按照應用領域一一道來。

1.國防與航空航天：極端環境的“千里眼”

在軍事領域，藍寶石是公認的“必備材料”。高超聲速導彈以數倍音速飛行時，前端整流罩要承受數千度的高溫和劇烈的氣動沖擊——只有藍寶石這樣的材料才能勝任。它被用作高超聲速導彈的光學整流罩、戰斗機光電瞄準吊艙的紅外窗口、紅外警戒系統的核心光學元件。在紅外夜視和遠紅外瞄準鏡中，藍寶石窗口和透鏡可以讓士兵在黑暗中“看見”熱源，而不會被惡劣環境破壞。

在航天領域，藍寶石窗口被用于空間光學儀器和衛星的傳感器系統，其高可靠性和抗輻射能力經受住了外太空的嚴苛考驗。

2.激光系統與高功率光學

高功率激光器在工作時會產生巨大的熱負荷。藍寶石的高導熱性和高溫穩定性，使其成為高功率激光器輸出窗口和內部光學元件的理想材料。在1.064μm的釹玻璃激光系統中，藍寶石的透過率和穩定性極為出色。

3.半導體和真空工藝

在半導體制造中，藍寶石常用作工藝腔體的高溫觀察窗，工程師可以透過它實時觀察晶圓加工的過程。在包含高溫等離子體的真空腔中，藍寶石窗口既能抵御高溫腐蝕，又不會像普通玻璃那樣產生“起霧”現象。

4.深海探測與工業化工

在深海中，每下沉10米就增加1個大氣壓，幾千米深的海底壓力驚人。藍寶石窗口憑借其極高的機械強度，被用作深海探測器、海底熱泉探測儀的觀察窗口，能抵抗高壓和海水腐蝕。

在工業化工領域，反應釜的觀察窗經常接觸強酸強堿、高溫高壓。藍寶石窗口的化學惰性和熱穩定性使其成為這類嚴苛環境的“標配”，被廣泛用于高溫爐窯視窗、腐蝕性容器觀察窗、化工管道視鏡等。

5.醫療光學：內窺鏡的“金標準”

藍寶石被廣泛用于內窺鏡的光學窗口和鏡頭。它化學惰性優良，不產生氣體逸出或化學反應產物，便于高壓滅菌消毒；其超高硬度則確保了反復使用的耐用性。在醫療激光設備中，藍寶石透鏡也常見于光路傳輸系統。

6.消費電子與高端鐘表：日常生活中最熟悉的藍寶石

也許你每天接觸藍寶石而不自知。高端手表的表鏡很多采用藍寶石材質，因為它的超高硬度可以抵御日常佩戴中幾乎所有的刮擦——多年使用依然光潔如新。智能手機的攝像頭保護鏡片也越來越多地用上了藍寶石，它的高硬度讓攝像頭不會在日常使用中被鑰匙、硬幣等物品劃傷。智能手表的表盤也用藍寶石作為屏幕保護層，兼顧耐磨、透光和防指紋等綜合需求。

（藍寶石三棱鏡）

七、藍寶石與其他光學材料的對比

為了更直觀地理解藍寶石的優勢和局限性，不妨把它與幾種常見的光學材料做一個對比：

從表中可以看出，藍寶石在硬度、耐高溫、透光范圍和化學穩定性上全面領先，但它的雙折射效應和較高的成本是主要“扣分項”——前者可以通過晶體定向切割來規避，后者則隨著人工晶體生長技術的進步在逐年降低。

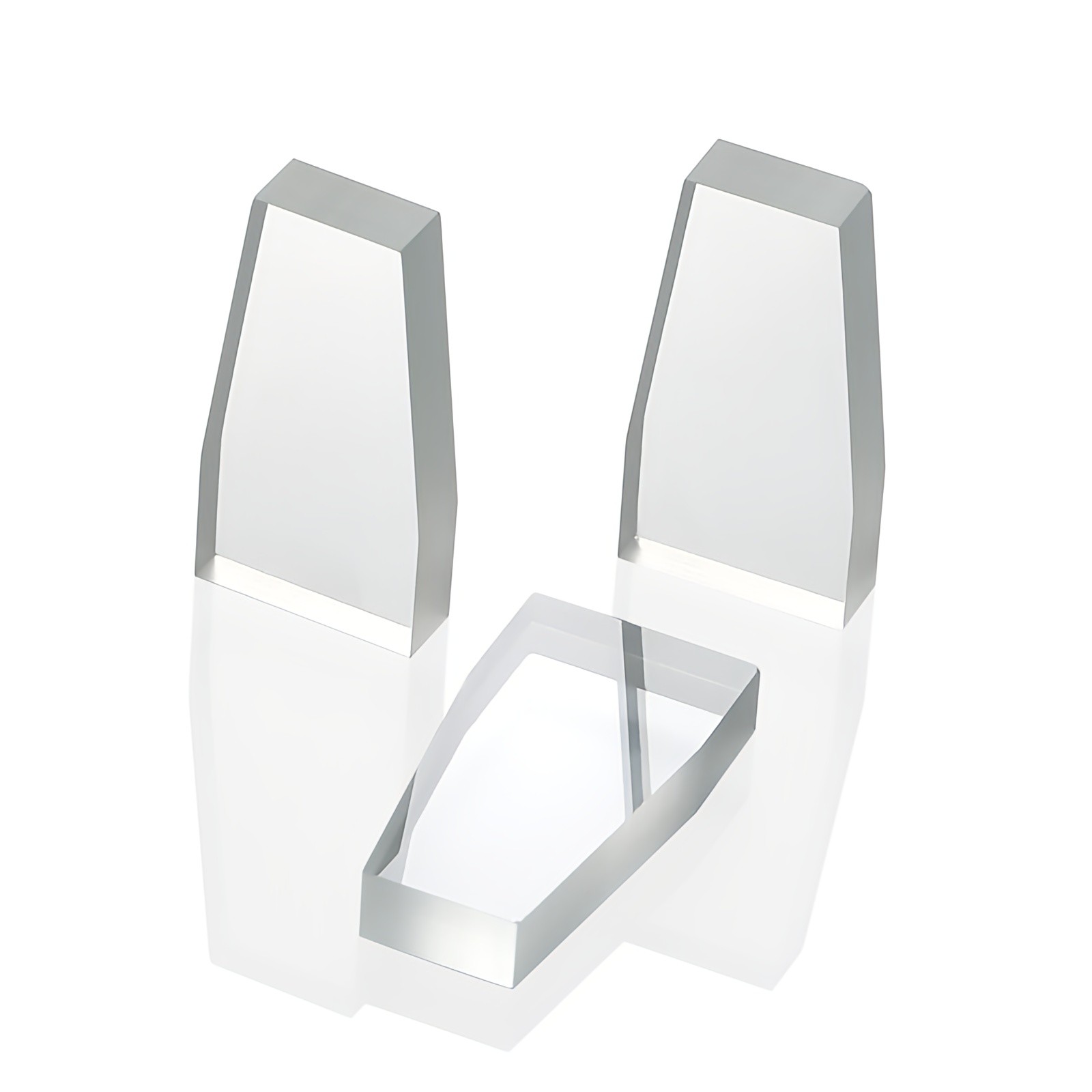

（藍寶石梯形導光晶體）

總結：一塊“寶石”的光學之路

從地幔巖漿中結晶的天然礦物，到高溫爐中“生長”的人造單晶；從珠寶商手中的璀璨寶石，到光學工程師打磨的精密鏡片——藍寶石的這條跨界之路，實際上是人類材料科學與精密制造技術進步的一個縮影。

它的硬度賦予了它“金剛不壞之身”，它的寬譜透光性賦予了它“看透萬物的眼睛”，它的化學惰性和熱穩定性賦予了它“上天入?！钡哪懥?。無論是在星際飛船上凝視宇宙的深空，還是在導彈前端撕裂空氣、追蹤目標，亦或是在你的手表表面上默默承受每一次不經意的摩擦——藍寶石的光學鏡片都在用一種近乎“隱形”的方式，守護著你我生活與國防科研中那些至關重要的“視線”。

也許下一次，當你看到一顆藍色寶石時，會想起：有一種同樣名叫“藍寶石”的材料，正以無色的姿態，安靜地存在于這個世界的各個光學系統中。它不耀眼，卻不可或缺。
