濾光片在激光蝕刻中的應用與技術分析
激光蝕刻是指通過高能量密度激光束與材料相互作用，在工件表面形成永久性標記或微結構的加工技術，廣泛應用于金屬、玻璃、陶瓷、聚合物及半導體等材料加工。在激光蝕刻系統中，激光源、掃描振鏡、聚焦物鏡及實時成像模塊共同協作，濾光片作為其核心光學元件，承擔著保護成像傳感器、凈化激光光束、分離光路、調節能量等關鍵任務。

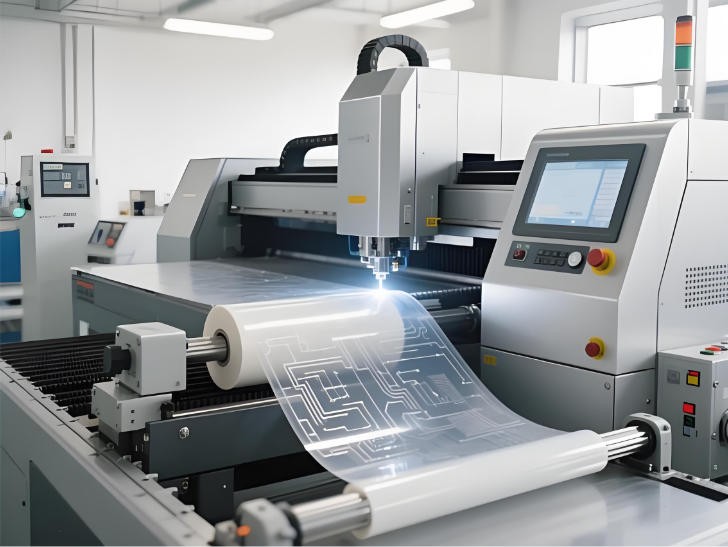

（圖源網絡，侵刪）
1、激光蝕刻特征
激光蝕刻其典型特征是對表面輪廓的改變深度較淺，介于激光打標（幾乎無輪廓變化）與激光雕刻（深度>50 μm）之間。需要說明的是，不同材料的蝕刻深度差異較大：金屬通常5~25 μm，玻璃5~25 μm，聚合物10~50 μm，半導體≤10 μm，但均顯著淺于雕刻。
1.1激光蝕刻與打標、雕刻的區分
| 工藝 | 表面輪廓變化 | 典型深度 | 主要機制 | 典型應用 |
| 激光打標 | 幾乎無變化（<1 μm） | 無或極淺 | 氧化、退火、發泡 | 不銹鋼深色logo、塑料日期碼 |
| 激光蝕刻 | 輕微變化（1–50 μm） | 淺 | 熔化重凝固、微燒蝕 | 金屬凸起標記、玻璃磨砂、晶圓背面碼 |
| 激光雕刻 | 明顯變化（>50 μm） | 深 | 氣化燒蝕 | 模具刻字、印章、深雕logo |
1.2 材料多樣性
激光蝕刻可加工幾乎所有工程材料，包括：
金屬（鋁、鋼、銅、黃銅、鈦）：通過熔融再凝固形成凸起標記。
玻璃與陶瓷：微燒蝕產生粗糙磨砂表面。
天然石材（花崗巖、大理石）：點陣燒蝕形成淺色圖案。
聚合物：發泡或碳化產生對比標記。
半導體（硅晶圓、封裝器件）：淺層燒蝕，深度≤10 μm。

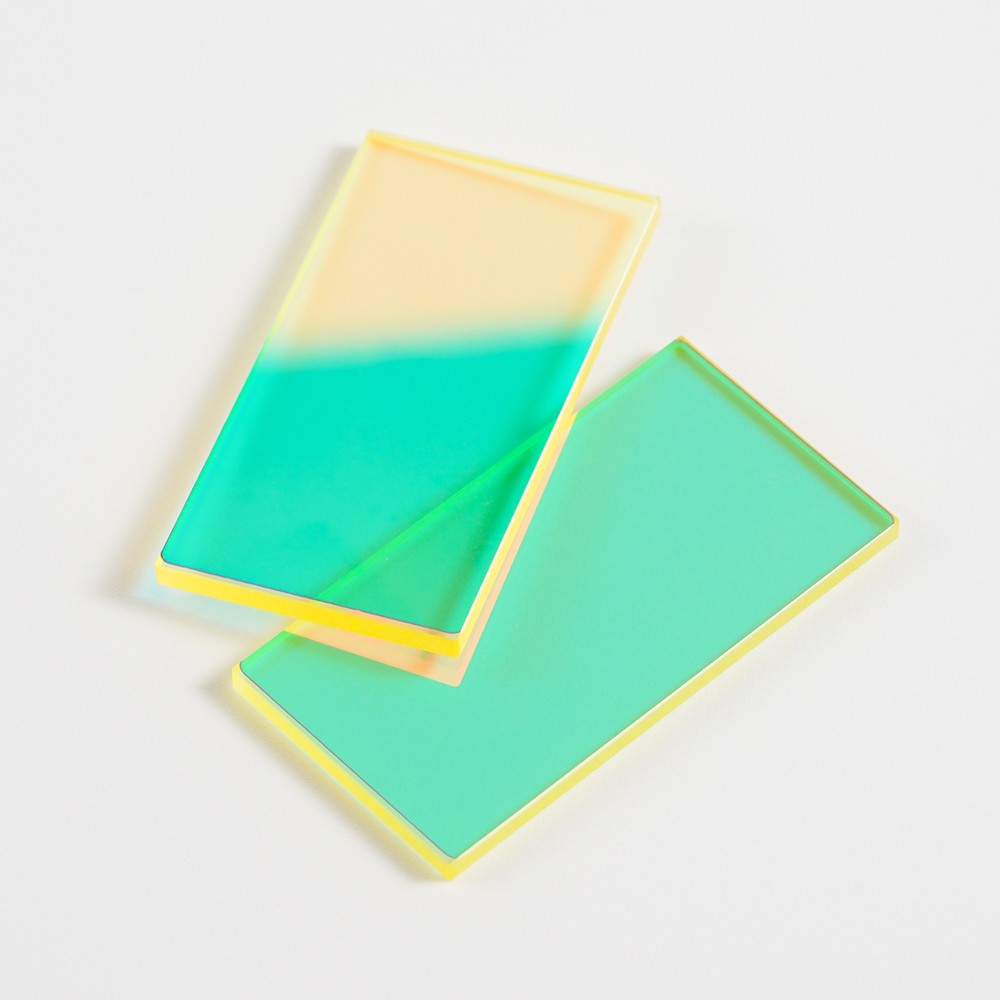

（BP532帶通濾光片）
2. 激光蝕刻設備的光學架構與濾光片部署
一個典型的精密激光蝕刻系統包含兩大光路：
激光加工光路
激光器 → 擴束鏡 → 濾光片（帶通/ND） → 反射鏡/振鏡 → 二向色分光鏡 → 聚焦物鏡 → 工件
同軸成像光路
照明光源 → 二向色分光鏡 → 聚焦物鏡 → 工件反射光 → 二向色分光鏡 → 濾光片（陷波） → 成像相機
濾光片在系統中的部署位置：

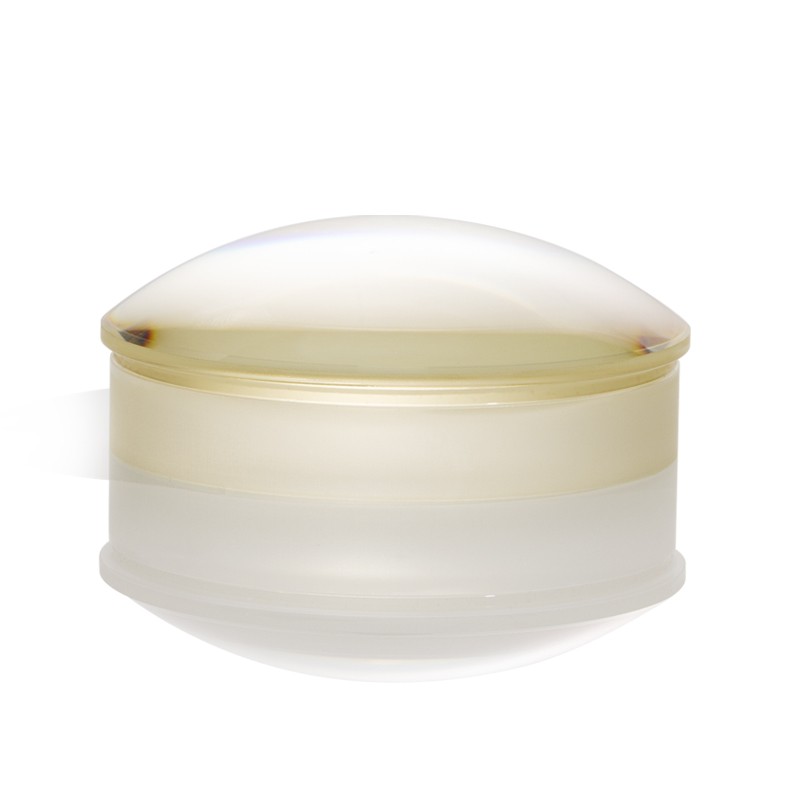

（聚焦透鏡）
帶通濾光片：緊貼激光器出口，用于凈化輸出光譜。
中性密度濾光片：置于擴束鏡之后或衰減輪上，用于功率調節。
二向色分光鏡：位于激光與成像光路的交匯點，通常45°傾斜安裝。
陷波濾光片：安裝在相機鏡頭前，用于阻擋加工激光波長的反射光。
3. 濾光片分類及應用場景
根據功能目的，激光蝕刻中使用的濾光片可分為以下五類：
| 類別 | 主要類型 | 典型應用場景 |
| 成像保護 | 陷波濾光片（Notch Filter） | 阻擋激光波長進入相機，避免傳感器損傷 |
| 光束純化 | 帶通濾光片（Bandpass Filter） | 濾除激光器中的雜散光、倍頻光，提高光束質量 |
| 能量調節 | 中性密度濾光片（ND Filter） | 等比例衰減激光功率，適應不同材料閾值 |
| 光路分離 | 二向色濾光片（Dichroic Filter） | 分離激光與照明光，實現同軸共路 |
| 波長管理 | 長波通/短波通邊緣濾光片 | 阻擋不需要的短波（或長波）雜散光，或分離激光器中的基頻與倍頻光 |

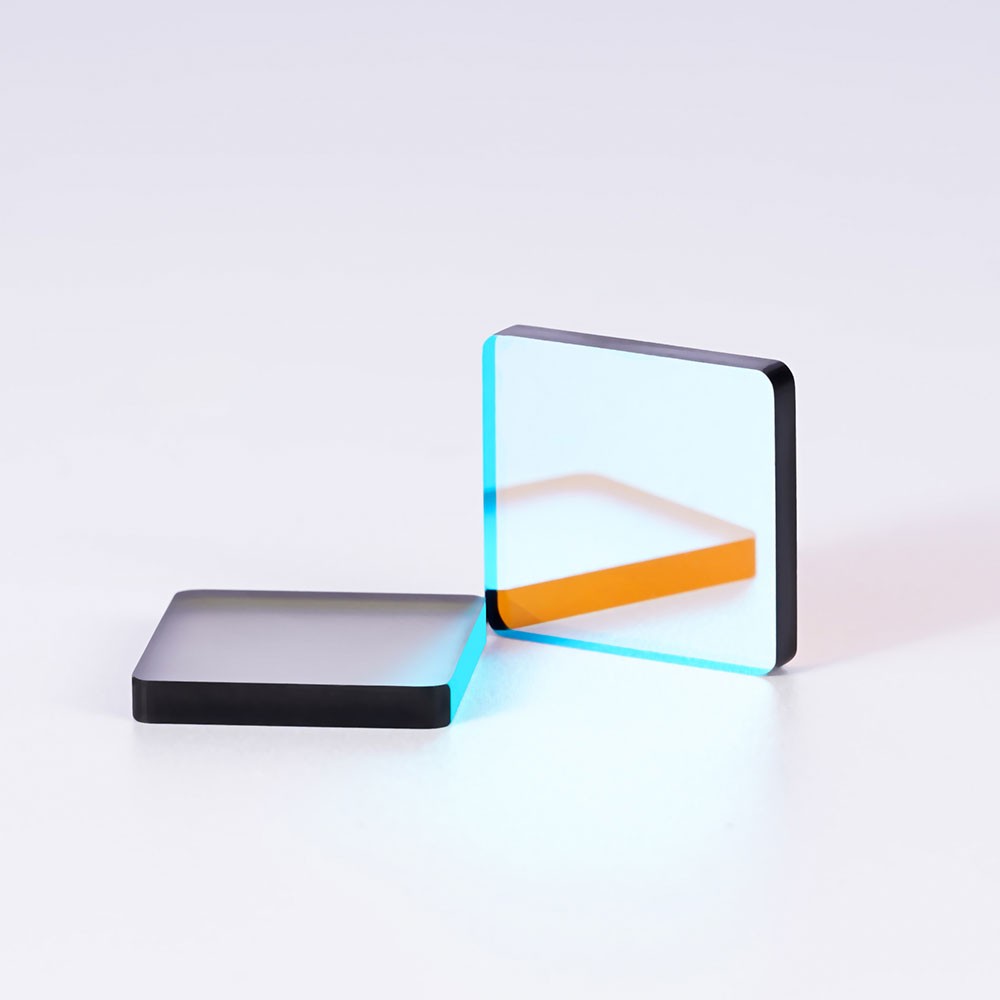

（二向色鏡）
4. 濾光片的關鍵原理
干涉原理：絕大多數高性能濾光片基于介質薄膜干涉效應。通過交替沉積高、低折射率材料（如Ta?O?/SiO?），形成多層膜堆，利用光的相長干涉實現目標波長高效透射，相消干涉實現截止。
陷波濾光片的特性：在極窄的帶寬內（通常FWHM < 10 nm）實現光密度OD ≥ 4~6，而通帶（如400~700 nm）平均透過率 > 90%。這種“窄帶截止、寬帶通過”的特性使其成為相機保護的最優解。
二向色分光原理：利用介質膜在不同入射角下反射帶與透射帶的偏移特性，設計45°入射時對激光波長（如1064 nm）反射率 > 99%，對可見光（400~700 nm）透過率 > 90%。從而實現激光與照明光的空間分離。

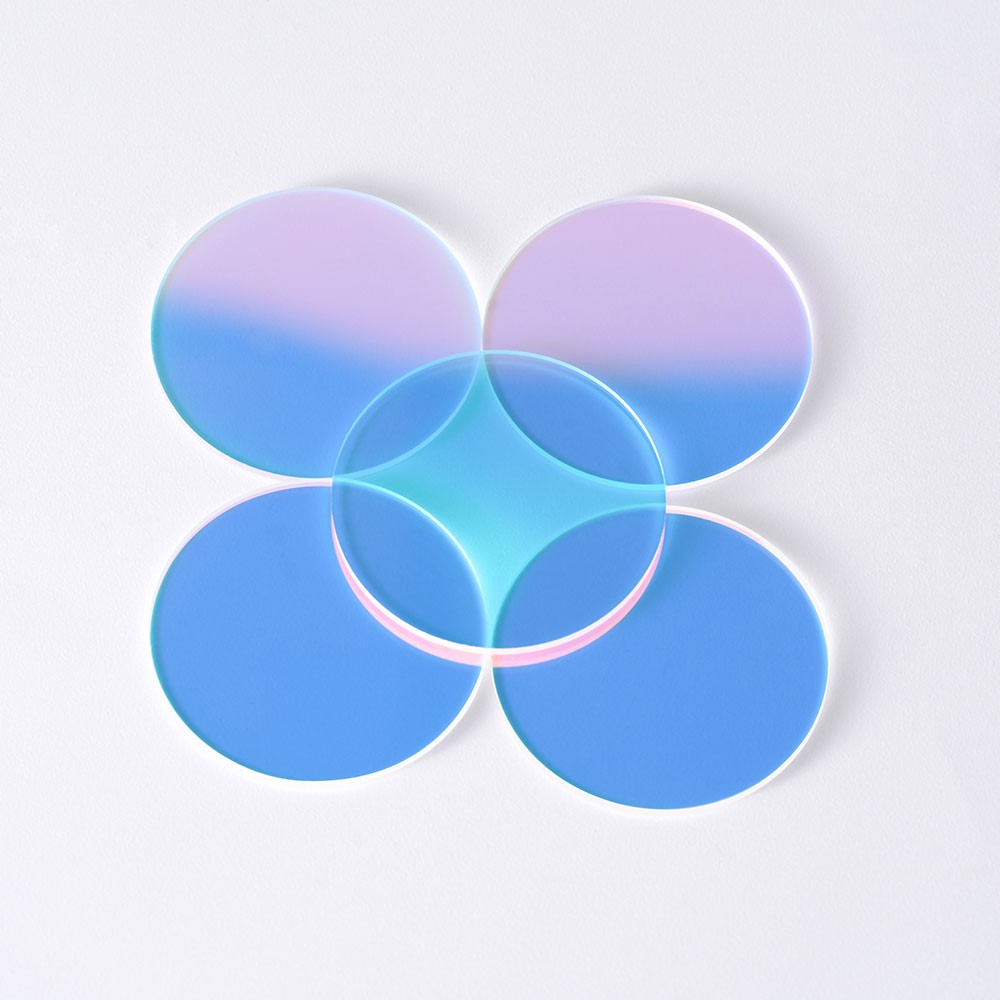

（陷波負性濾光片）
5. 濾光片作用分析
5.1陷波濾光片：保護相機傳感器
在激光蝕刻過程中，加工激光被工件反射后，會沿原路返回進入成像系統。若無陷波濾光片，反射激光可在毫秒內燒毀相機的CCD/CMOS傳感器，或產生嚴重眩光導致對焦失敗。陷波濾光片精確截止激光波長，同時允許照明光透過，確保相機安全且圖像清晰。
量化效果：采用OD6陷波濾光片后，相機接收到的激光功率衰減至百萬分之一，傳感器壽命從數次曝光延長至數年。
5.2帶通濾光片：凈化激光輸出
光纖激光器或DPSS激光器在工作時可能產生倍頻光、放大自發輻射（ASE）等雜散光。這些非目標波長會降低聚焦光斑質量，導致蝕刻邊緣毛刺或深度不均。帶通濾光片允許目標波長（如1064 nm ± 5 nm）通過，抑制其他波長，使光束純度提升至99.9%以上。
5.3二向色濾光片：實現同軸觀測
激光蝕刻需要實時觀察加工位置，但激光入射方向與成像方向必須共軸。二向色濾光片以45°傾角反射激光，同時透射照明光；反射光與照明光同軸進入物鏡，返回的成像光再次透過二向色鏡進入相機。這種設計使得觀測視場與激光焦點完美重合，是實現高精度定位的前提。
5.4中性密度濾光片：柔性功率調節
不同材料的燒蝕閾值差異巨大（例如金屬 > 1 J/cm2，聚合物 < 0.5 J/cm2）。通過旋轉轉輪切換不同OD值的ND濾光片（或使用連續可變ND濾光片），可以在不改變激光器工作電流（避免光束質量劣化）的前提下，快速衰減激光功率，實現一機多材加工。

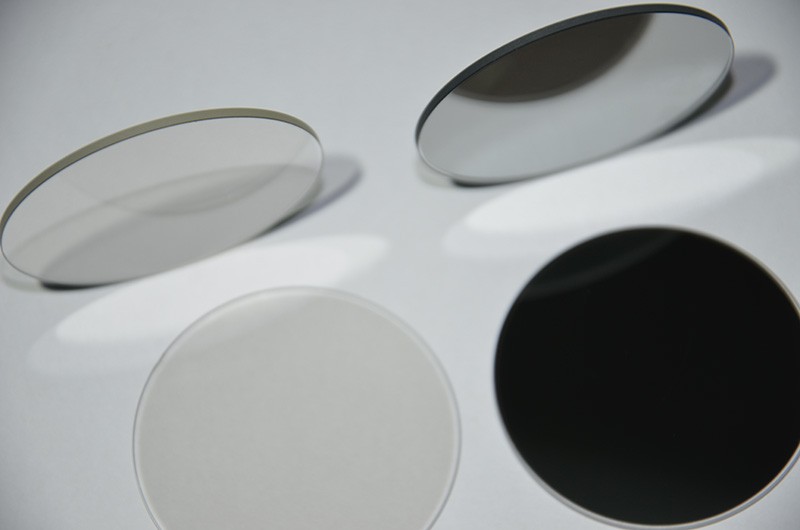

（中性密度衰減片）
6. 常規規格要求與選型要點
實際應用于激光蝕刻設備的濾光片，需滿足以下常規技術規格：
| 參數類別 | 典型要求 | 說明 |
| 中心波長公差 | ≤ ±1 nm | 必須嚴格匹配激光器波長及溫漂范圍 |
| 半帶寬（FWHM） | 陷波：5~15 nm；帶通：10~20 nm | 過窄會增加成本，過寬會損失有效能量 |
| 截止深度（OD） | 相機保護：OD ≥ 6；一般光束凈化：OD ≥ 4 | 工業級推薦OD6，提供安全裕度 |
| 通帶透過率 | Tmin > 90%，典型值 > 95% | 減少能量損失，提高加工效率 |
| 損傷閾值 | 連續：>100 W/cm2；納秒脈沖：>1 J/cm2 @10ns | 對于超快激光（皮秒、飛秒），需以峰值功率密度（GW/cm2）或單脈沖能量密度（mJ/cm2）重新評估，通常要求膜層能承受>100 GW/cm2（飛秒級） |
| 表面質量 | 40/20（MIL-PRF-13830B） | 防止散射光污染光路 |
| 面形精度 | λ/4（推薦）或λ/2（可接受）@632.8 nm | 保證透射波前畸變不劣化聚焦光斑 |
| 環境穩定性 | -20°C ~ 80°C，膜層無脫落 | 適應工業現場溫度變化 |
| 機械尺寸 | 直徑 Φ12.5 / 25 / 50 mm，厚度 1~3 mm | 兼容標準鏡架 |
6.1 關于OD值是否需要≥6的補充說明
OD≥6并非絕對必須，而是工業高可靠性設備的“黃金標準”：
OD4：最低可接受門檻，適用于低功率（<1W）、低反射材料、非實時成像。
OD6：工業標準，提供百萬倍衰減，即使出現意外強反射也能保護相機。
OD7+：用于高功率（>50W）或醫療/軍工級設備。
對于大多數量產型激光蝕刻設備，強烈推薦OD≥6，因?yàn)閾p壞一臺工業相機的成本遠超濾光片的差價。
7. 實際應用案例：不銹鋼醫療器械表面凸起蝕刻
在不銹鋼手術鉗的激光蝕刻工藝中，采用1064 nm光纖激光器，通過激光加熱使金屬表面熔化并輕微膨脹，冷卻后形成高度約8~12 μm的凸起標記（序列號與追溯碼）。設備需配備同軸成像系統用于自動對焦和位置校驗。
7.1 濾光片配置
陷波濾光片：中心波長1064 nm，OD ≥ 6，置于相機鏡頭前。作用：阻擋反射的1064 nm激光進入CMOS相機，避免傳感器累積損傷和眩光。
二向色分光鏡：45°入射，對1064 nm反射率 > 99%，對可見光（400-700 nm）透過率 > 90%。作用：將激光引入物鏡，同時允許同軸LED照明光透過，實現加工與觀察共路。
帶通濾光片：中心波長1064 nm ± 5 nm，置于激光器出口。作用：濾除光纖激光器中可能產生的532 nm倍頻光及其他ASE雜散光，確保聚焦光斑能量分布均勻，減少蝕刻邊緣毛刺。

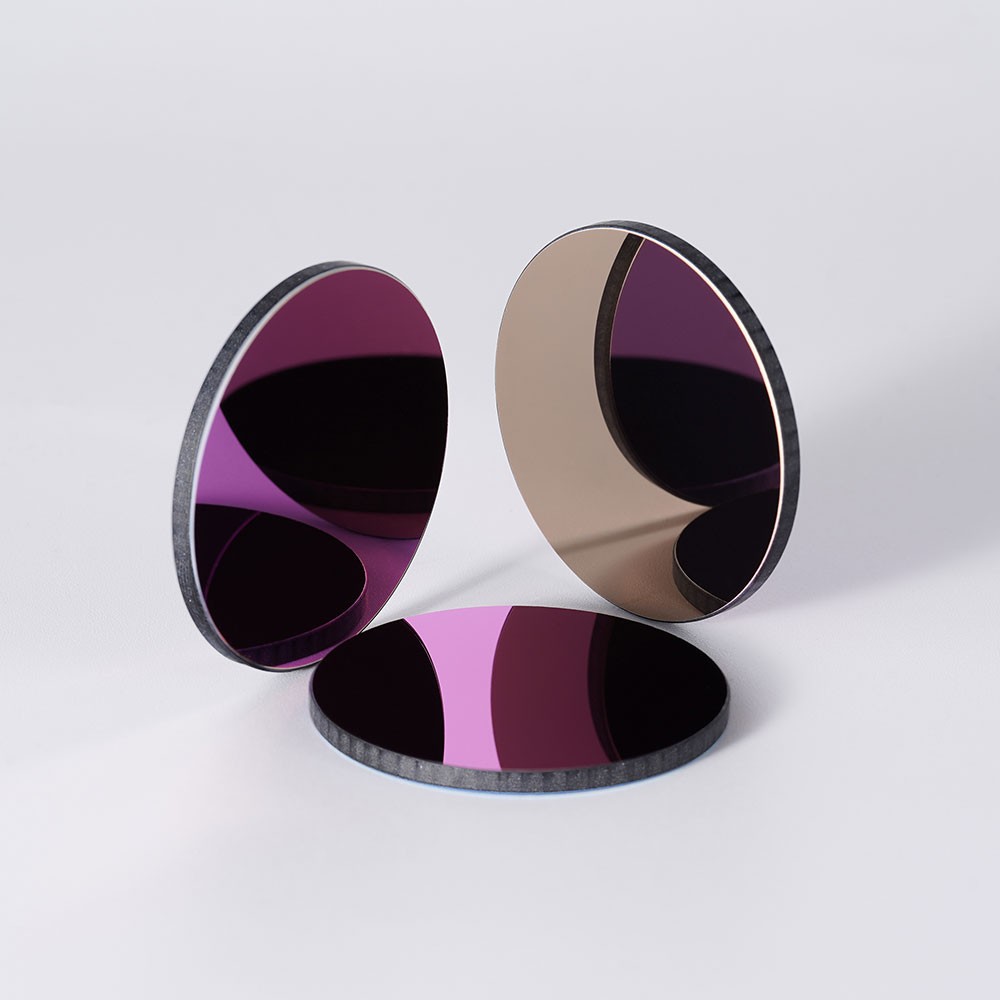

（NBP1064窄帶濾光片）
7.2 測試結果
采用上述濾光片配置后：
成像系統壽命提升10倍以上（從平均每月?lián)p壞一臺相機延長至一年以上無故障）。
蝕刻凸起高度一致性由 ±3 μm 改善至 ±1 μm。
因雜散光引起的邊緣熱影響區（HAZ）縮小50%，標記清晰度顯著提升。
8. 濾光片選型快速參考表
| 應用需求 | 推薦濾光片類型 | 關鍵指標 | 常見誤區 |
| 保護相機不被激光損傷 | 陷波濾光片 | OD≥6，帶寬與激光匹配 | 誤用帶通濾光片（截止深度不足） |
| 提高激光束純度 | 帶通濾光片 | T>95%，截止范圍寬 | 忽略對倍頻光或ASE的抑制 |
| 同軸觀察與激光加工共路 | 二向色濾光片（45°） | 反射率>99% @激光波長，透過率>90% @照明波段 | 入射角不匹配導致中心波長偏移 |
| 靈活調節激光功率 | 中性密度濾光片（反射型） | 損傷閾值高，光密度可調 | 吸收型用于高功率導致熱透鏡效應 |
| 阻擋特定波段雜散光 | 長波通/短波通邊緣濾光片 | 截止陡度（transition width）小 | 與二向色鏡功能混淆 |
濾光片在激光蝕刻設備中絕非可有可無的附件，而是保障系統穩定運行、提高加工精度的核心光學元件。從陷波濾光片對相機的關鍵保護，到帶通濾光片對光束的凈化，再到二向色濾光片實現的精密同軸觀測，每一類濾光片都針對特定的工程痛點提供了光學解決方案。在激光蝕刻向更短波長（深紫外）、更快脈沖（飛秒/阿秒）、更高功率（千瓦級）發展的趨勢下，濾光片需要在損傷閾值、帶寬控制及熱管理方面持續突破。合理選型并集成這些“隱形冠軍”，是設計高性能激光蝕刻系統的必要前提。
