便攜式油煙顆粒濃度檢測儀中光學濾光片的應用分析
便攜式油煙顆粒濃度檢測儀一款采用激光散射法測量飲食業油煙濃度的便攜設備，它主要用于快速測量空氣中懸浮的油煙顆粒物（以mg/m3為單位），廣泛應用于餐飲油煙排放監測、室內空氣質量評估及工業廢氣現場檢測。這類設備在應用時都離不開光學鏡片的輔助，通過光學濾光片對其光源端與接收端進行有效干預，從而更好讓光源更加集中匹配，下面我們從便攜式油煙顆粒濃度檢測儀各項分析，為大家簡單介紹其中涉及的光學元件知識供大家參考！

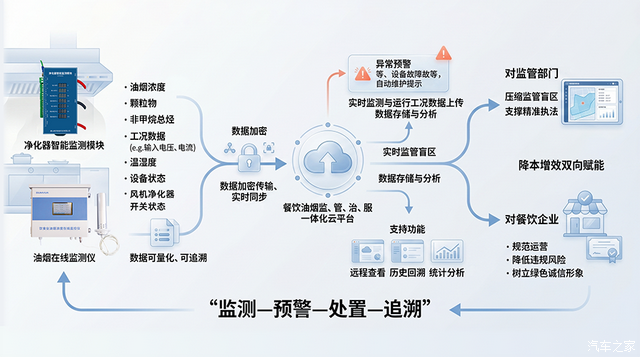

（圖源網絡，侵刪）
一、便攜式油煙顆粒濃度檢測儀介紹
便攜式油煙顆粒濃度檢測儀主要用于快速測量空氣中懸浮的油煙顆粒物（以mg/m3為單位），具有體積小、重量輕、響應快、可手持等特點。典型應用場景包括：
餐飲業油煙排放現場抽檢
環保執法快速篩查
廚房通風系統性能評估
室內空氣質量（IAQ）中的顆粒物監測
與固定式在線監測系統相比，便攜式儀器對光學元件的抗環境光干擾能力、功耗和耐久性提出了更高要求。

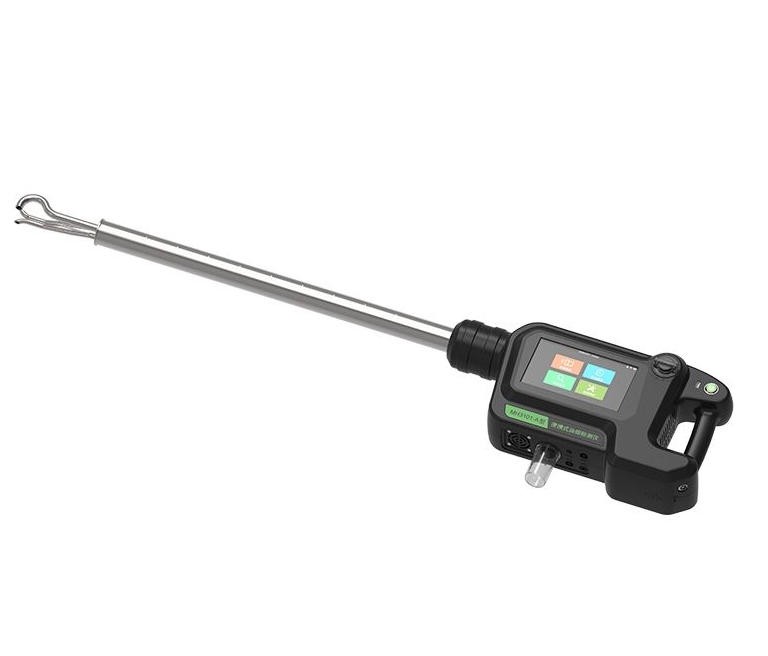

（圖源網絡，侵刪）
二、核心測量原理：光散射法
絕大多數便攜式油煙顆粒濃度檢測儀采用單角度或前向/側向光散射法，其基本工作流程如下：
1.光源發射：激光二極管（LD）或LED發出單色光（通常為可見光或近紅外波段）。
2.顆粒物散射：光束穿過含油煙顆粒的氣流，顆粒物產生米氏散射（Miescattering），散射光強度與顆粒物濃度成正比。
3.信號接收：光電探測器（如PIN光電二極管、APD）放置于特定角度（常見為90°或前向小角度），接收散射光并轉換為電信號。
4.濃度換算：微處理器根據預先標定的系數，將散射光強轉換為質量濃度值（mg/m3或μg/m3）。
該方法的優勢在于無需采樣前處理、可實時連續測量，但易受環境光和光學表面污染影響。

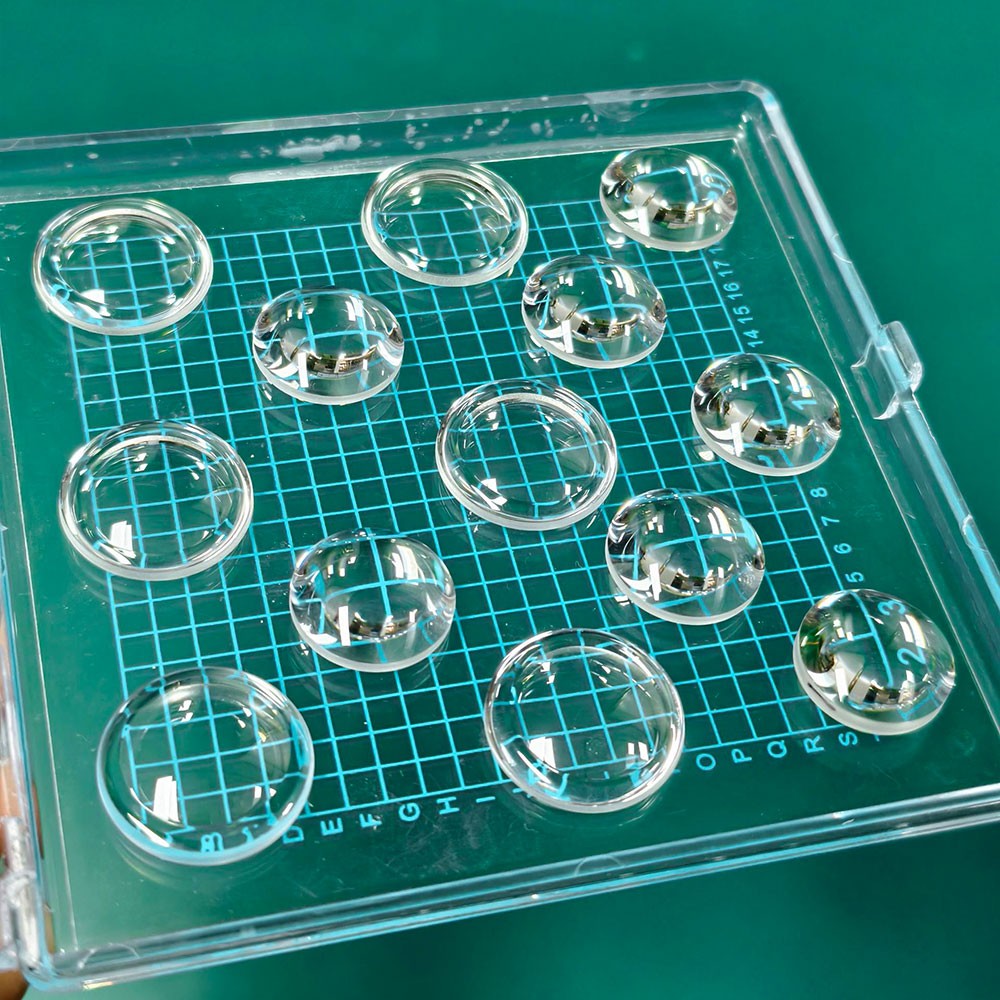

（非球面透鏡）
三、光學系統設計中的關鍵元件
一套典型的光散射型油煙顆粒檢測儀的光學結構包含以下主要部分：
| 組件 | 功能 | 常見選型 |
| 光源 | 產生穩定的單色照明光 | 650nm激光二極管、532nm激光二極管 |
| 光源端濾光片 | 提純激光光譜，消除自發輻射 | 激光線窄帶濾光片（帶通） |
| 光束整形透鏡 | 將光束聚焦或準直 | 非球面透鏡 |
| 氣路腔體 | 引導氣流通過光斑區域 | 黑色吸光腔體 |
| 接收端濾光片 | 抑制環境光，只接收激光波長的散射光 | 窄帶濾光片（同波長） |
| 光電探測器 | 檢測散射光強 | 硅光電二極管、APD |
| 參考光電二極管 | 監測激光功率波動 | 無濾光片或帶衰減片 |
其中，光學濾光片在兩個位置均扮演不可替代的角色。
四、光學濾光片的作用與參數要求
4.1光源端：激光線窄帶濾光片
激光二極管雖然發出名義上的單色光，但實際光譜中包含自發輻射成分（寬譜熒光），以及因溫度漂移導致的波長偏移。若未經濾光，這部分寬譜雜光會被顆粒物散射并進入探測器，造成背景噪聲增加，降低信噪比。
濾光片作用：
透射激光主峰（如650nm），反射或吸收其他波長的雜光；
顯著抑制激光二極管的邊模和自發輻射；
提高入射光束的光譜純度，確保散射信號完全由單一波長產生。
典型光學指標：
| 參數 | 要求 |
| 中心波長 | 650nm±2nm（匹配激光器） |
| 半高寬（FWHM） | 10nm或更窄（如5nm） |
| 峰值透過率 | >92% |
| 截止范圍 | 200–1200nm（除通帶外） |
| 截止深度 | OD4（T<0.01%）以上 |
| 入射角 | 0°-3° |
| 典型封裝 | 裸片或簡易金屬環 |

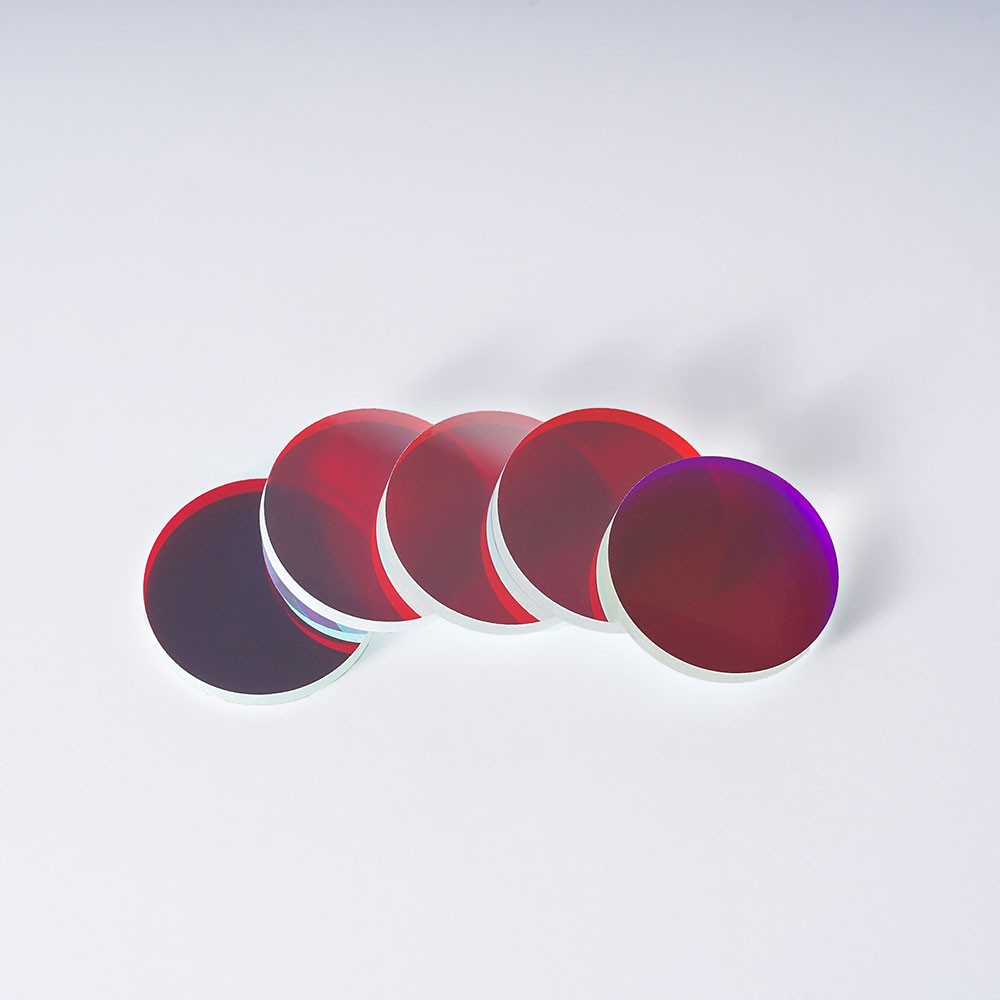

（NBP650窄帶濾光片）
4.2接收端：窄帶濾光片
接收端濾光片是便攜儀器能在戶外或明亮室內正常工作的核心元件。環境光（陽光、燈具）波段覆蓋可見光全范圍，若不加以抑制，其強度往往遠大于微弱顆粒散射信號，導致探測器飽和或測量錯誤。
濾光片作用：
只允許與激光中心波長相同（或極窄帶寬）的光通過；
強烈截止其余所有波段的環境光；
同時可阻擋腔體內部雜散反射光。
典型光學指標：
| 參數 | 要求 |
| 中心波長 | 與光源一致（如650nm） |
| 半高寬（FWHM） | 10nm±2nm（或12nm） |
| 峰值透過率 | >75%（光強損失與抑制效果平衡） |
| 截止范圍 | 300–1100nm |
| 截止深度 | OD5（T<0.001%）或更高 |
| 入射角 | 0°-8°（若探測器與光路非共軸） |
| 典型封裝 | 密封金屬環，雙面抗反射 |
4.3兩者差異與配套使用
光源端濾光片側重消除光源自身雜散，可接受相對較低的截止深度（OD4足夠），因為光源本身功率較高。
接收端濾光片需要極深的環境光截止（OD5以上），因為散射信號極為微弱（nW～μW級），而環境光可達數萬勒克斯。
兩個濾光片必須中心波長精確匹配，且半高寬應不大于激光光譜寬度，否則會引入額外雜光或降低信號強度。
4.4維護注意事項
濾光片表面容易附著油污，應定期使用無塵布和無水乙醇輕柔清潔（如果鍍膜硬質）。
建議選用硬質介質膜（非軟質銀膜）以耐受擦拭和油煙環境。
封裝方面，可將接收端濾光片用金屬環密封，防止潮濕氣體滲透膜層。
便攜式油煙顆粒濃度檢測儀基于光散射原理工作，光學濾光片是決定儀器信噪比和環境抗干擾能力的關鍵元件。光源端窄帶濾光片用于提純激光光譜，接收端深度截止窄帶濾光片用于抑制環境光，兩者共同保證了儀器在復雜現場條件下的測量準確性。
