機器視覺系統濾光片是安裝在成像光路中、用于選擇目標波段或抑制非目標光的光學元件。它不能單獨決定檢測精度，但可通過匹配照明光源、目標反射特性和相機響應，減少環境光、近紅外串擾、鏡面反光或過強光線對圖像的影響。

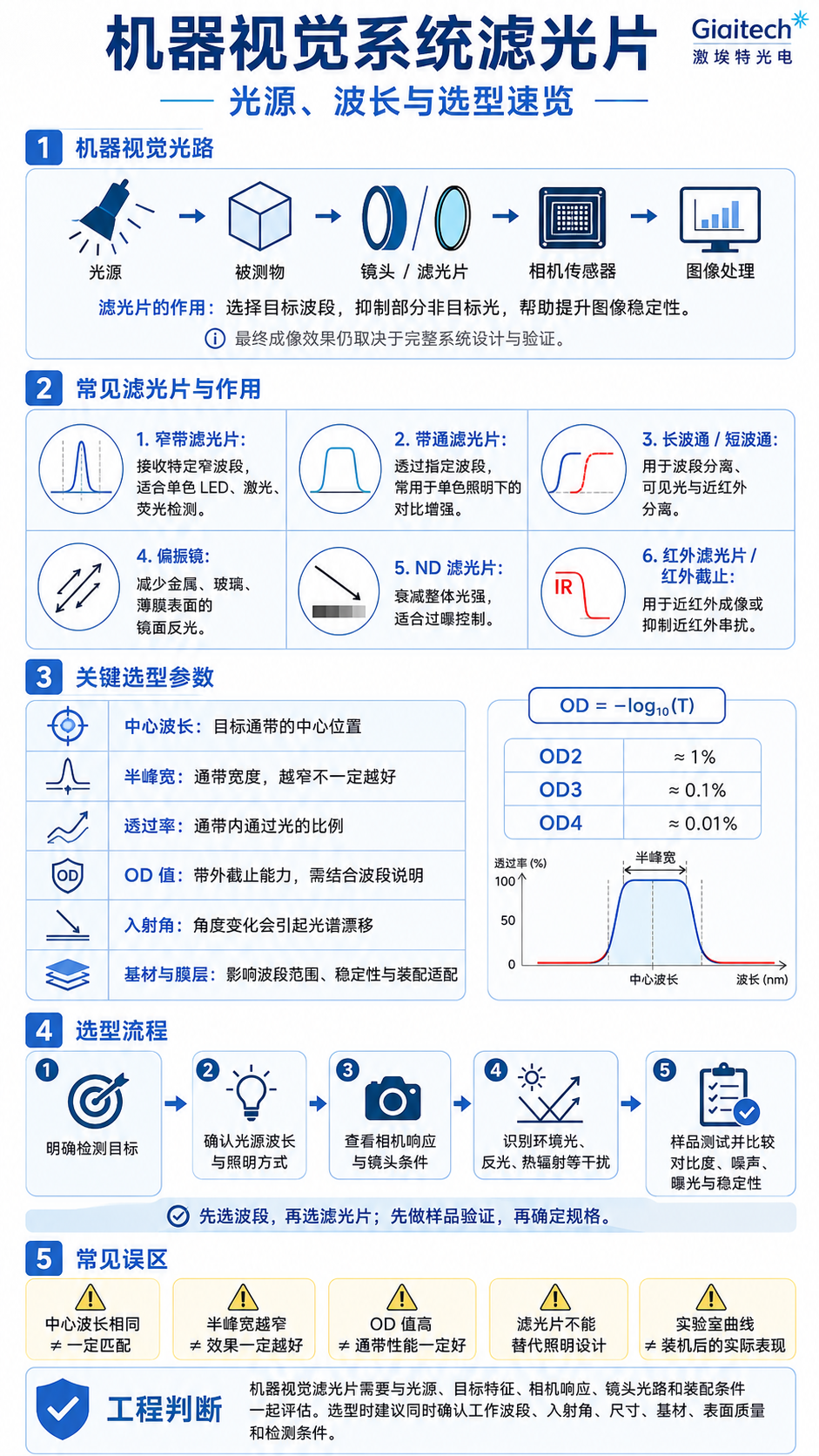

一、機器視覺系統是怎樣形成圖像的

機器視覺系統通常由光源、被測物體、鏡頭、濾光片、圖像傳感器和圖像處理單元組成，其基本過程可以概括為：

光源照射目標 → 目標對不同波長產生反射、透射或散射 → 鏡頭收集光線 → 濾光片篩選進入相機的光譜 → CCD或CMOS傳感器轉換信號 → 軟件提取邊緣、顏色、紋理、位置或缺陷特征。

這條光路中，濾光片處理的是“哪些光可以進入相機”，算法處理的則是“如何從圖像中識別目標”。機器視覺濾光片可以阻擋部分紫外或紅外光、選擇特定波段、調節整體光強或控制偏振狀態，但實際成像仍取決于照明方式、鏡頭性能、傳感器響應、曝光設置和算法參數。

因此，選型的起點不應是先問“需要哪一種濾光片”，而應先回答三個問題：

1. 需要觀察的目標特征是什么；

2. 哪個波段最容易讓該特征與背景形成差異；

3. 哪些非目標光正在降低圖像穩定性。

二、先確定光源和目標波段，再選擇濾光片

機器視覺照明并不是越亮越好。光源的波長、入射方向、照明結構以及目標材料的反射或吸收特性，都會影響最終圖像。金屬、玻璃、塑料、紙張、液體和紡織材料，即使顏色相近，也可能在不同波段表現出不同的反射特征。

1、可見光LED照明

紅光、綠光、藍光和白光LED常用于輪廓檢測、字符識別、表面缺陷檢測和顏色分選。

使用單色LED時，可以在鏡頭前配置與光源波段相匹配的帶通濾光片，減少車間照明、日光和其他設備光源進入相機。目標不是把所有非中心波長完全消除，而是在保持足夠有效信號的同時，降低不穩定背景光所占的比例。

使用白光照明進行顏色判斷時，則不能簡單安裝過窄的帶通濾光片。過窄的通帶會丟失大量顏色信息，使相機只能看到有限波段，不利于綜合色彩分析。

2、近紅外照明

850nm、940nm等近紅外LED常見于定位、識別、透射觀察和部分材料分選系統，但具體波長必須結合目標材料和相機量子效率確認。

近紅外成像通常需要同時考慮：

• 光源實際發射光譜，而不僅是標稱中心波長；

• 相機傳感器在目標波段的響應能力；

• 鏡頭在近紅外波段的透過率和焦點變化；

• 環境光在相同波段內的能量；

• 是否還需要保留部分可見光信息。

當系統只需要接收窄范圍的主動近紅外照明時，可評估窄帶濾光片。若需要透過較寬的近紅外區域并截止可見光，則可能更適合長波通或寬帶紅外濾光方案。

3、紫外激發與熒光檢測

某些膠水、油墨、涂層、污染物或標記材料在紫外光照射下會產生可見熒光。此類系統需要區分“激發光”和“熒光發射光”。

常見光路思路是：

• 激發端限制紫外光源的輸出波段；

• 接收端阻擋殘余激發光；

• 只讓目標熒光發射波段進入相機。

如果激發波段和發射波段距離較近，僅依靠普通顏色玻璃可能無法獲得足夠的截止能力，需要結合帶通、長波通、短波通或二向色分光元件共同設計。

4、彩色成像與近紅外串擾

硅基傳感器通常不僅響應可見光，也可能響應部分近紅外光。如果彩色相機缺少合適的紅外截止措施，近紅外能量可能進入紅、綠、藍通道，造成色彩偏差、黑色材料發亮或不同照明條件下顏色結果不一致。

此時需要根據傳感器響應曲線、目標色彩范圍和照明光譜，評估紅外截止濾光片，而不是直接把相機白平衡作為唯一修正手段。

三、機器視覺系統濾光片常見類型及作用

不同類型沒有絕對的優劣關系。例如，窄帶方案能更強地限制接收波段，但也可能減少有效通光量；寬帶方案保留的信息更多，卻可能同時接收更多環境光。

四、不同檢測問題應該怎樣匹配濾光片

1、金屬或玻璃表面反光

金屬面板、拋光零件、玻璃蓋板和透明薄膜容易產生鏡面反射，形成局部過曝，掩蓋劃痕、印刷字符或邊緣結構。

常用方法是在光源端安裝起偏器，在鏡頭端安裝檢偏器，并調整兩者的偏振方向。交叉偏振可以削弱一部分保持原偏振狀態的反射光，但對粗糙表面、強散射材料或會改變偏振狀態的結構，效果會有所不同。偏振方案通常需要光源端和成像端配合，而不是只在鏡頭前安裝一片偏振片。

實際驗證時可使用偏振鏡，逐步旋轉檢偏方向，對比目標特征、背景亮度和曝光時間的變化。

2、字符、條碼和印刷缺陷檢測

字符與背景的可見顏色差異，并不代表它們在所有波長下都有足夠的反射差異。例如，紅色文字和淺色背景在某些近紅外波段可能呈現相近灰度。

較穩妥的做法是分別測試紅、綠、藍或近紅外照明，觀察哪一個波段能使字符與背景形成更穩定的灰度差，再配置對應的濾光片。寬光譜白光配合多片測試濾光片，也可用于初步篩選適合的照明波段。

3、強環境光下的主動照明

戶外檢測、開放式生產線或靠近窗戶的設備，可能受到日光和車間照明變化影響。若系統使用單色LED或激光主動照明，可通過帶通濾光片限制接收波段。

但帶通濾光片不能消除與主動光源處于相同波段的環境光。若日光在目標通帶內仍然較強，還需要結合提高主動照明強度、縮短曝光時間、增加遮光結構或調整照明角度處理。

4、高溫工件與強輻射背景

高溫金屬、焊接區域或加熱設備可能產生較寬的可見及紅外輻射，使傳感器出現飽和、光暈或邊緣模糊。

可采用明確波長的主動照明，并在相機端配置匹配的帶通或窄帶濾光片，從寬光譜輻射背景中選擇主動照明反射信號。具體通帶和截止范圍應依據工件溫度、輻射光譜、光源強度和相機響應驗證，不能直接套用固定波長。

需要注意，機器視覺濾光片不等同于人員激光防護或焊接防護元件，不能替代符合安全要求的防護裝置。

5、光強過大但仍需保留光譜關系

當圖像過曝是因為整體光強過高，而不是某個干擾波段造成時，可以評估ND濾光片。

ND濾光片的作用是衰減光強，不是選擇目標顏色。它適用于曝光時間、光圈和光源功率無法繼續調整，或者需要在不同光強條件下保持相同光譜形狀的場景。若真正問題是雜散光或近紅外串擾，僅增加ND濾光片通常不能提高目標與背景之間的光譜對比。

五、選型時需要重點確認哪些參數

1、中心波長

中心波長通常用于描述帶通或窄帶濾光片通帶的中心位置。選型時不能只照抄LED的產品名稱，應查看光源在實際工作電流和溫度條件下的發射光譜。

如果光源的實際峰值、濾光片中心波長和相機高響應區域沒有形成有效重疊，即使濾光片峰值透過率較高，進入傳感器的有效能量仍可能不足。

2、半峰寬

半峰寬是透過率下降至峰值一半時，兩個對應波長之間的寬度，常用FWHM表示。

較窄的半峰寬通常能限制更多非目標波長，但不代表越窄越好。LED本身具有一定光譜寬度，目標反射光還可能受到溫度、角度和批次差異影響。通帶過窄可能截掉部分有效信號，導致曝光時間增加或圖像噪聲上升。

3、透過率

透過率需要明確是峰值透過率、平均透過率，還是某一波段內的最低透過率。

高峰值透過率不等于整個有效通帶都有較高透過率，也不代表帶外截止能力強。評估時應查看完整光譜曲線，而不是只比較單個峰值數據。

4、截止范圍與OD值

OD值用于描述某一波長或某個波段內的光學密度，其關系可表示為：

OD = -log??(T)

其中T為以小數表示的透過率。例如：

OD值必須和波長范圍一起表達?！癘D4”如果沒有說明在哪個波段內達到OD4，無法完整判斷其截止能力。

同時，OD值高不等于通帶透過率高。一個濾光片可以具有較深的帶外截止，也可能因為通帶損耗較大而減少有效信號。

5、入射角

干涉型濾光片的光譜通常會隨入射角變化。入射角增大時，通帶可能向短波方向移動，S偏振和P偏振的光譜也可能逐漸分離。

這對廣角鏡頭、大視場、遠心光路、傾斜安裝或光錐角度較大的系統尤其重要。實驗室中以接近垂直入射測得的曲線，不一定等同于實際裝機光路中的表現。

6、基材與膜層結構

濾光片基材需要覆蓋目標工作波段，并滿足尺寸、厚度、平面度、環境穩定性和裝配要求?；谋旧砭哂休^寬的透過范圍，并不代表鍍膜成品在整個范圍內都具有相同性能。

干涉濾光片的通帶、截止和角度特性主要由膜層結構決定。涉及中心波長、截止深度、環境可靠性或特殊尺寸時，通常需要結合光學鍍膜加工能力進行參數確認。

7、機械和成像參數

除光譜性能外，還應確認：

• 外形尺寸與有效通光口徑；

• 厚度及厚度公差；

• 表面質量；

• 平面度和平行度；

• 楔角要求；

• 安裝方向和固定方式；

• 濾光片是否會改變鏡頭后焦位置；

• 工作溫度、濕度及清潔條件。

對于高分辨率成像或測量系統，濾光片面形、裝配傾斜和機械應力可能影響像質，不能只檢查光譜曲線。

六、機器視覺濾光片的裝機驗證流程

濾光片選型不應只依靠產品名稱或理論曲線，較可靠的方式是按照完整系統條件進行對比測試。

第一步：定義要增強的目標特征

明確系統要檢測的是顏色差異、劃痕、邊緣、孔位、字符、熒光、內部結構還是材料差異。

第二步：記錄光源信息

至少記錄光源類型、標稱波長、實際光譜、照明角度、工作距離、驅動電流和曝光方式。

第三步：確認相機和鏡頭響應

查看傳感器光譜響應、是否帶有內置紅外截止片、鏡頭工作波段以及濾光片安裝位置。

第四步：識別干擾來源

分別檢查車間燈光、日光、鏡面反射、背景顏色、熱輻射、其他主動光源和裝配內部雜散光。

第五步：對比候選波段

在固定鏡頭、曝光、增益和照明結構的條件下，使用不同波段照明或濾光片進行對比，避免一邊更換濾光片，一邊大幅調整相機參數。

第六步：比較圖像而不是只看亮度

驗證項目可包括：

• 目標與背景的灰度差；

• 邊緣梯度；

• 過曝像素比例；

• 圖像噪聲；

• 曝光時間；

• 不同環境光條件下的波動；

• 不同工件批次下的穩定性；

• 視場中心和邊緣的一致性。

第七步：按實際結構復測

將濾光片安裝到最終鏡頭、支架和防護結構中，并測試工作距離、視場角、振動、溫度和污染條件。手持測試得到的效果不一定能代表固定裝機后的結果。

七、機器視覺濾光片選型常見誤區

誤區一：中心波長與LED標稱波長相同即可

LED具有一定發射帶寬，峰值還可能隨溫度和工作狀態變化。濾光片需要覆蓋實際有效光譜，而不是只匹配一個數字。

誤區二：半峰寬越窄，抗干擾能力一定越好

更窄的通帶可能減少環境光，也可能同時截掉有效信號。最終需要比較信號強度、背景噪聲和曝光時間，而不是單獨追求窄帶寬。

誤區三：OD值越高，成像效果一定越好

OD值只描述對應波段的截止程度。若截止范圍選錯、通帶透過率不足或干擾光與信號光處于同一波段，提高OD值并不能解決問題。

誤區四：濾光片可以補償照明結構問題

嚴重的鏡面反射、照明不均、陰影和內部雜散光，通常還需要調整光源角度、擴散結構、偏振配置或機械遮光。濾光片不能替代合理的照明設計。

誤區五：忽略鏡頭視場和入射角

廣角鏡頭邊緣光線的入射角可能明顯大于中心區域，導致干涉濾光片在畫面中心和邊緣呈現不同的光譜響應。

誤區六：只看單片光譜，不看裝機后的完整光路

鏡頭、保護玻璃、傳感器窗口、膠水和其他光學元件都可能具有自身的光譜特性。最終進入傳感器的光譜是所有元件共同作用的結果。

八、機器視覺濾光片選型需要提供哪些資料

在缺少光源光譜、相機響應或目標樣品的情況下，可以先進行候選波段測試，不宜直接把某個標準濾光片參數當作最終規格。

常見問題

機器視覺濾光片必須與LED中心波長完全相同嗎？

不一定。需要比較LED的完整發射光譜、濾光片通帶和相機響應曲線是否具有足夠重疊。對于具有一定帶寬的LED，濾光片通帶還要考慮溫度漂移、入射角變化和光源批次差異，不能只比較兩個標稱中心波長。

機器視覺使用的濾光片越窄越好嗎？

不是。窄通帶可以減少更多非目標光，但也會降低進入相機的有效能量。若光源發射帶寬較寬、入射角變化較大或目標信號本身較弱，過窄的濾光片可能增加曝光時間和圖像噪聲，應通過樣品測試確定平衡點。

彩色相機和黑白相機使用的濾光片相同嗎？

不一定。彩色相機需要考慮拜耳濾色陣列、白平衡和近紅外串擾；黑白相機通常具有更寬的光譜響應，更適合單色或近紅外成像。相同濾光片安裝在兩種相機上，圖像亮度和對比度可能明顯不同。

濾光片應該安裝在鏡頭前還是相機內部？

常見方式是安裝在鏡頭前端、鏡頭接口附近或傳感器窗口前。位置不同會改變光線入射角、有效口徑、雜散光和后焦影響。廣角或大光圈系統尤其需要根據實際光錐測試，不能只根據濾光片的垂直入射曲線判斷。

總結

機器視覺系統濾光片的選型，本質上是對光源光譜、目標反射或發射特征、環境干擾、鏡頭光路和傳感器響應進行匹配。實際選型或加工通常需要結合工作波段、入射角、尺寸、基材、光譜要求、表面質量、裝配方式和檢測條件確認。如項目涉及濾光片、光學鍍膜、反射鏡、透鏡或其他精密光學元件，可向Giaitech提供圖紙、參數或樣品，用于進一步評估方案。
