生化分析儀濾光片應用分析：波長、透過率與截止要求
生化分析儀光學濾光片應用分析：波長、透過率與截止要求
生化分析儀濾光片是在采用濾光片進行波長選擇的光度檢測系統中，用于選擇目標檢測波段并抑制部分非目標光的光學元件。實際設計不能只看“波長是多少”，還要結合檢測方法、光源、探測器、通帶透過率、截止范圍以及整機光路共同確定。
一、生化分析儀怎樣通過光學系統進行測量
對采用吸光光度法的生化分析儀來說，其基本檢測過程是讓特定波長的光通過反應液，再測量透射光信號的變化。不同檢測項目對應的反應體系不同，因此所使用的測量波長也可能不同。

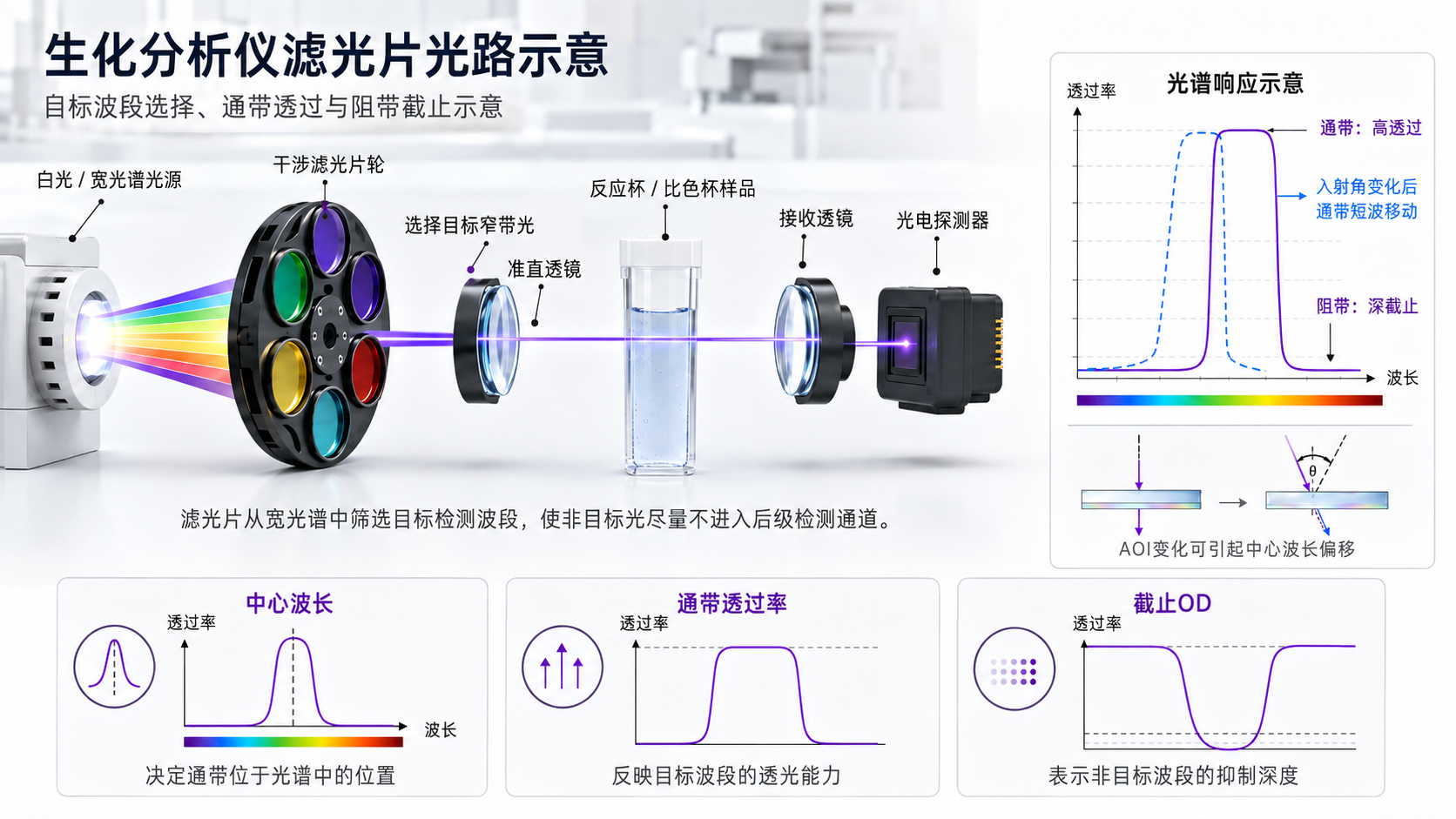

對采用濾光片完成波長選擇的儀器，光度檢測光路可以簡化理解為：
這只是用于理解工作原理的簡化模型。實際設備可能采用濾光輪、多通道濾光組件、光柵或其他分光結構，元件排列方式也不完全相同。
如果采用濾光輪結構，可以在不同檢測項目之間切換不同波長的干涉濾光片；其他系統則可能通過多波長分光方式同時獲得多個光譜通道。因此，“生化分析儀使用什么濾光片”不能脫離具體儀器光路單獨判斷。
二、生化分析儀濾光片主要有什么作用
濾光片在這一類光度檢測系統中的主要任務，可以概括為兩個方面：選擇需要的光譜范圍，以及減少不需要的光進入后級檢測系統。
1、選擇檢測波長
不同反應體系具有不同的光譜吸收特征，儀器需要按照檢測方法選擇相應的測量波長。對于采用濾光片進行波長選擇的系統，窄帶濾光片可以從較寬的光源光譜中選擇一個相對集中的波段。
工程上不能僅根據“顏色接近”判斷濾光片是否合適。例如兩片濾光片都位于綠色可見光區域，其中心波長、半峰寬、通帶邊緣和截止能力仍可能存在明顯差別。
2、限制非目標波段進入探測器
寬光譜光源通常包含目標檢測波長之外的其他光譜成分。帶通濾光片在規定通帶內允許光通過，同時對通帶之外的指定波段進行抑制，從而減少部分非目標光進入后級光路。
這里需要區分兩個概念：通帶透過能力和阻帶截止能力。目標波段透過率高，并不意味著通帶外的截止一定足夠。
3、配合雙波長測量
部分生化分析方法采用雙波長測量，分別設置主要測量波長和輔助或參考波長，再根據具體方法對兩個波長獲得的吸光信息進行計算。
在特定方法中，這種設計可用于降低某些背景吸收、渾濁或非特異性光學影響，但具體作用取決于試劑體系、檢測項目和儀器算法，不能簡單理解為雙波長能夠消除所有樣品干擾。
三、中心波長為什么首先要確認
中心波長決定濾光片通帶位于光譜的什么位置，是生化分析儀濾光片最直觀的參數之一。但實際工程設計不能只寫一個波長數值。
通常還需要同時確認：
檢測方法要求的目標測量波長；
允許的中心波長偏差；
濾光片實際使用時的入射角；
整個通帶是否覆蓋真正需要的光譜范圍；
濾光片與光源和探測器響應是否匹配。
例如，同樣標稱在550 nm附近工作的兩片濾光片，如果半峰寬、中心波長公差或通帶邊緣不同，其裝機后的光譜表現也可能不同。
因此在設備研發階段，更合理的做法是先確定各檢測通道所需要的波長范圍和允許偏差，再根據完整規格確定濾光片，而不是只提供若干中心波長數字。
四、半峰寬并不是越窄越好
半峰寬通常以FWHM表示，即濾光片透過曲線達到峰值透過率一半時，兩側對應波長之間的寬度。它可以理解為描述濾光片主要通帶寬度的一項指標。
通帶較寬，可以允許更多波長范圍內的光進入系統；通帶較窄，則能夠更集中地選擇目標區域。但濾光片并不是帶寬越窄性能就一定越好。
通帶較窄時，有效光譜范圍受到更嚴格限制。即使中心波長偏差或入射角變化引起的絕對光譜偏移沒有增大，其相對于整個通帶寬度所占的比例也會更加明顯，因此系統通常需要更加嚴格地控制中心波長公差、入射角和裝配角度。
| 設計因素 | 對通帶設計的影響 |
|---|---|
| 檢測反應的光譜特征 | 決定需要覆蓋的主要光譜區域 |
| 光源輸出 | 影響通帶內能夠獲得的有效光通量 |
| 探測器響應 | 不同波長位置的探測響應可能不同 |
| 中心波長公差 | 通帶較窄時對波長位置誤差更加敏感 |
| 雜散光要求 | 影響通帶寬度和阻帶設計 |
| 入射角 | 干涉濾光片的實際光譜可能隨角度發生變化 |
因此，“10 nm半峰寬一定優于20 nm”并不是一個普遍成立的判斷。更合理的方法是先確定系統允許通過的光譜窗口，再反推濾光片的中心波長、FWHM和通帶邊緣要求。
五、透過率高，還要看截止是否足夠
生化分析儀濾光片不能只比較峰值透過率。通帶透過率主要反映目標波段能夠通過多少光，而截止性能描述指定非目標波段能夠被抑制到什么程度，這兩個參數解決的是不同問題。
| 參數 | 主要判斷內容 |
|---|---|
| 中心波長 | 通帶位于光譜的什么位置 |
| 中心波長公差 | 實際中心位置允許偏離多少 |
| FWHM | 主要通帶寬度 |
| 峰值或平均透過率 | 目標波段的透過能力 |
| 截止范圍 | 哪些非目標波段需要被抑制 |
| OD值 | 規定阻帶需要達到的截止深度 |
| 入射角AOI | 濾光片實際使用時光線相對于表面法線的角度 |
六、OD值應該怎樣理解
OD是描述光學截止深度的一種常用表達方式。其基本關系可以寫成：
例如，只從數學定義來看：
OD5：T = 10-5 = 0.00001 = 0.001%
因此，OD值越高，表示該指定波段允許透過的光越少，截止越深。
但這里不能簡單得出“OD越高越好”的結論。實際設計首先要確定需要截止哪些波段，以及光源在這些波段的輸出、探測器響應和系統能夠容許的雜散光水平。
另外，OD要求必須對應明確的阻帶范圍。不能只寫“OD5”，卻沒有說明在哪一段波長范圍達到OD5，也不能把通帶和阻帶混為同一個范圍。
對于較復雜的光譜邊緣、通帶和阻帶設計，最終還需要落實到具體的光學鍍膜加工方案。
七、為什么入射角會影響濾光片的實際光譜
對常規多層薄膜干涉濾光片而言，光譜性能與入射角有關。隨著入射角相對于法線方向增加，其光譜特征通常會向較短波長方向移動。
因此，一片在接近法向入射條件下測得中心波長位于目標位置的濾光片，裝入實際設備后，如果入射角發生明顯變化，實際通帶位置也可能發生變化。
研發階段建議至少確認以下條件：
濾光片實際安裝角度；
入射光束是否接近準直；
是否存在較大的光束錐角；
實際有效孔徑及光束覆蓋區域；
系統是否對偏振狀態敏感。
當入射角較大時，S偏振和P偏振的光譜響應也可能出現差異，具體程度與膜系設計和工作角度有關。因此對于角度敏感的濾光片，AOI不應只是機械裝配參數，而應在光譜設計階段一并確定。
如果系統需要利用一定角度下的反射和透射實現不同波段分離，還可能涉及二向色鏡等光學元件，此時設計角度本身就是其光譜規格的重要條件。
八、濾光片選擇不合適可能產生哪些影響
濾光片并不會單獨決定生化分析儀的最終檢測性能，但如果其光譜特性與整機要求不匹配，可能改變進入探測器的有效光譜和光強。
1、中心波長偏離目標區域
如果通帶位置偏離檢測方法需要的波長范圍，有效光信號可能發生變化。對于較窄通帶系統，這類偏差尤其需要關注。
2、通帶透過率不足
如果目標波段透過率過低，進入后級光路的有效光通量會減少。實際影響程度還取決于光源功率、光路損耗、探測器響應和系統信號處理方式。
3、阻帶截止不足
如果非目標波段截止不充分，光源中的部分其他光譜成分可能進入探測器，增加系統中的非目標光信號。
4、通帶范圍與檢測要求不匹配
通帶過寬可能讓更多非目標波長進入系統；通帶過窄又可能減少有效光譜范圍。因此需要根據實際檢測方法確定，而不是單純追求更窄的FWHM。
5、實際入射角與設計條件不同
濾光片在常規檢測條件下光譜合格，但裝入整機后如果AOI不同，通帶可能出現位置變化。因此出現裝機差異時，應同時比較濾光片檢測條件和實際使用條件。
6、只比較中心波長而忽略完整光譜
兩批濾光片即使中心波長接近，其FWHM、透過率、通帶邊緣和截止范圍仍可能不同。工程驗證時應比較完整規格，而不是僅比較一個中心波長數字。
同時，整機信號發生變化也不一定意味著濾光片存在質量問題，還應檢查光源狀態、反應杯或比色杯、光學鏡片、探測器、機械位置、污染和檢測條件。
九、生化分析儀濾光片研發和裝機驗證需要確認什么
與濾光片供應商溝通時，最好把需求整理成完整的光譜條件、機械條件和實際使用條件，而不是只提供若干波長數字。
1、確認檢測通道
列出各檢測項目需要的主要測量波長。如果方法中存在輔助或參考波長，也應同步說明。
2、確認波長選擇結構
說明系統采用濾光輪、固定濾光片、多通道組件還是其他分光結構，以及濾光片在整個光路中的位置。
3、定義完整光譜指標
中心波長；
中心波長公差；
FWHM；
峰值或平均透過率；
截止波段范圍；
對應的OD要求；
實際入射角。
4、確認機械和基材條件
包括外徑或長寬尺寸、厚度、有效孔徑、安裝方向和邊緣加工要求。如果濾光片同時處于對成像或波前質量敏感的位置，還可能需要進一步確認基材、平面度、平行度和表面質量等參數。
5、按照接近實際使用條件進行檢測
對AOI比較敏感的干涉濾光片，僅比較法向或接近法向條件下的光譜可能不足。必要時應按照接近實際使用角度的條件確認光譜位置和通帶形狀。
6、進行整機驗證
最終仍需要將濾光片裝入完整光路，與光源、反應杯、探測器以及系統算法共同驗證。濾光片光譜檢測能夠確認元件本身是否符合規定條件，但不能代替整機性能驗證。
十、生化分析儀濾光片參數確認表
在項目開始階段，可以先整理下面的信息，再與光學供應商確認：
| 項目 | 需要確認的信息 |
|---|---|
| 應用設備 | 生化分析儀及具體光學模塊 |
| 測量波長 | 各檢測通道的目標波長 |
| 參考波長 | 采用雙波長方法時說明 |
| 中心波長公差 | 根據系統允許的光譜偏差確定 |
| FWHM | 根據檢測光譜窗口確定 |
| 通帶透過率 | 明確是峰值還是規定波段內平均值 |
| 截止范圍 | 明確阻帶起止波長，不能包含規定通帶 |
| 截止深度 | 使用OD或最大允許透過率表達 |
| 入射角 | 實際AOI以及允許變化范圍 |
| 基材 | 根據工作波段、結構和環境要求確定 |
| 尺寸和厚度 | 與濾光輪或安裝結構匹配 |
| 有效孔徑 | 結合實際光束尺寸確定 |
| 表面要求 | 根據濾光片所在光路位置確定 |
| 檢測條件 | 明確測試角度、波長范圍及光譜測量方式 |
相比只提出“340 nm、405 nm、550 nm各需要一片”，完整規格能夠更清楚地說明設備真正需要什么，也有利于降低后續出現“中心波長正確，但實際光譜或裝機表現不匹配”的風險。
常見問題
生化分析儀一定要使用窄帶濾光片嗎？
不一定。具體方案取決于儀器采用什么波長選擇結構。部分光度系統使用多個窄帶干涉濾光片組成濾光輪，也有系統采用光柵、多通道分光組件或其他方案。應先確認整機光學結構，再確定是否需要窄帶濾光片。
生化分析儀濾光片的透過率是不是越高越好？
不能只看透過率。較高的目標通帶透過率有利于保留有效光，但還要同時考慮中心波長、FWHM、截止范圍、OD、入射角以及探測器響應。通帶透過率高并不能說明通帶外的截止能力一定足夠。
OD4和OD5有什么區別？
按照OD = -log10(T)的定義，OD4對應0.01%的透過率，OD5對應0.001%的透過率，因此OD5表示更深的截止。但工程規格必須同時說明對應的阻帶波長范圍，不能脫離波段單獨比較OD數值。
為什么濾光片單獨檢測合格，裝入儀器后光譜仍可能出現變化？
需要檢查實際入射角、光束錐角和檢測條件。常規多層干涉濾光片的光譜會隨入射角變化，AOI增加時光譜通常向較短波長方向移動。如果離線測量條件與整機光路條件不同，就可能出現實際通帶位置差異。
生化分析儀濾光片可以只按照中心波長選型嗎？
不建議。中心波長只是其中一項參數，還需要結合FWHM、通帶透過率、截止范圍、OD、入射角、基材、尺寸和實際檢測光路確認。對于較窄通帶系統，完整光譜規格通常比單獨的中心波長更有參考意義。
生化分析儀濾光片的技術重點不是單獨追求某一個更高的參數，而是在實際光路條件下合理匹配檢測波長、通帶寬度、透過率、截止能力和入射角。實際選型或加工通常還需要結合工作波段、尺寸、基材、光譜要求、表面質量、裝配方式和檢測條件確認。如項目涉及濾光片、光學鍍膜、反射鏡、透鏡或其他精密光學元件，可向Giaitech提供圖紙、參數或樣品，用于進一步評估方案。
