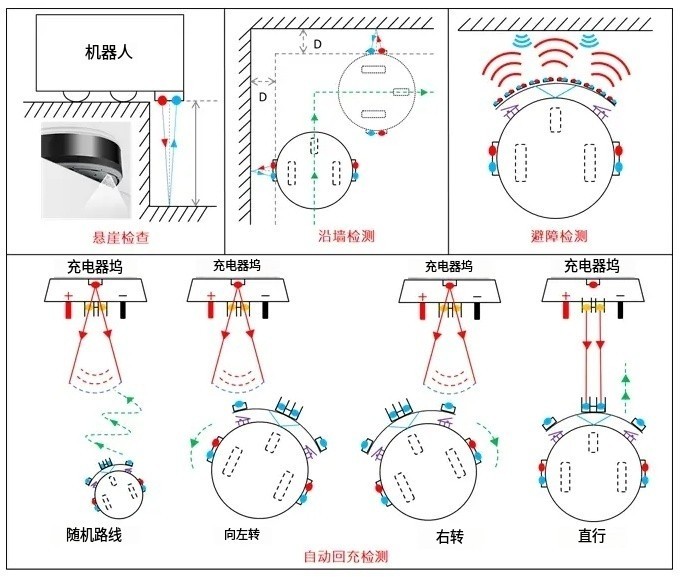

掃地機器人作為一款許多家庭中常見的清潔幫手，其特堵性能在于其自動規劃路線、避開障礙物、清掃邊角。這些支撐它“看得見、走得準”的核心元器件，正式七內部不斷旋轉的激光雷達。激光雷達的光學系統——尤其是其中的濾光片和接收鏡頭——直接決定了掃地機能否在陽光透過窗戶、室內燈光復雜、機身發熱等真實環境下依然穩定工作。在消費級產品的嚴苛成本約束下，如何為掃地機設計一套既抗干擾又可靠、且能大批量生產的光學鏡片方案，是工程師必須面對的工程問題。

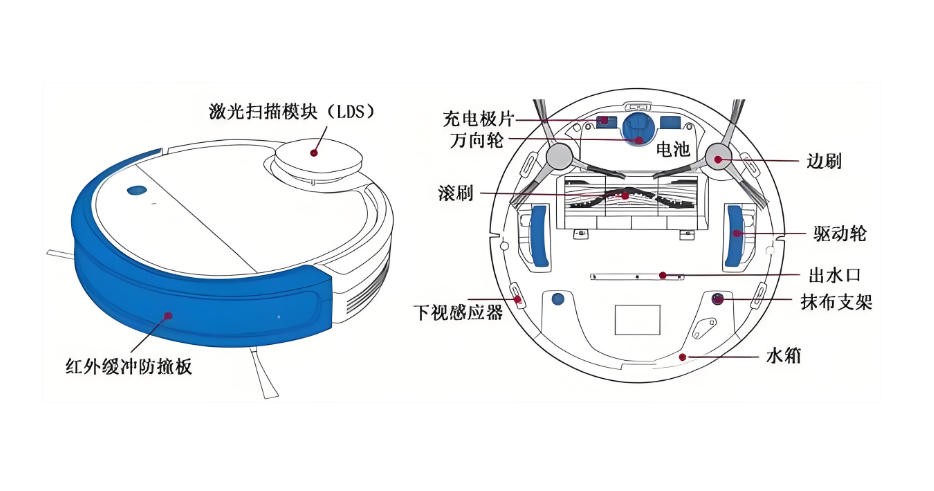

（圖源網絡，侵刪）

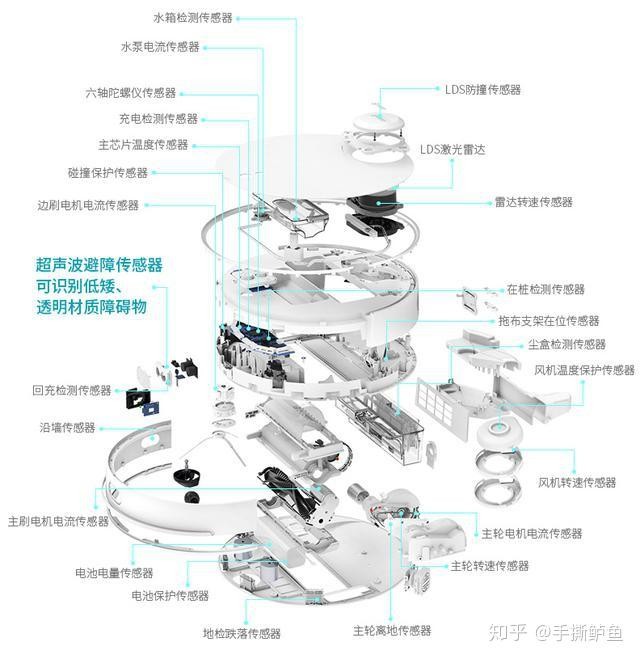

一、掃地機激光雷達的光學架構特點

不同于車載前向長距激光雷達，掃地機普遍采用旋轉式機械掃描結構，實現360°水平視場覆蓋。其接收光路主要分為兩類：

同軸架構：發射與接收共用部分光路，接收視場角（FOV）較小（通常 ≤5°）。優點是結構緊湊，對濾光片角度容差要求較低，但成本略高。

非同軸架構：發射與接收光路獨立，接收FOV較大（可達15°~25°），成本更低。缺點是濾光片需承受大角度入射光，對帶寬選擇更為敏感。

目前主流掃地機為控制物料成本，多采用非同軸 + 塑膠注塑透鏡的組合。這一選擇直接影響了后續所有光學元件的設計邊界。

二、濾光片設計的五大核心考量

濾光片位于接收探測器之前，用于在環境光（陽光、室內燈光）中篩選出激光信號。其設計需要在多個矛盾指標間尋找平衡點。

1.帶寬（FWHM）：窄了“飄走”，寬了“致盲”

帶寬是濾光片最關鍵的參數，直覺上，越窄的帶寬越能抑制環境光，但掃地機場景下過度收窄會引發嚴重后果。

陽光干擾：室內陽光通過窗戶直射的功率密度仍可達數百W/m2，足以使探測器飽和。需要一定窄帶能力（典型≤15nm）來削弱陽光。

角度漂移：由于非同軸接收FOV大，光線入射角可從0°到25°不等。薄膜干涉濾光片的中心波長隨入射角增大而向短波方向漂移（“藍移”），漂移量約Δλ ≈ λ?·θ2/(2n2)。對于905nm、有效折射率1.8，θ=20°時漂移約6~8nm。

激光器溫漂：905nm GaAs激光器的波長溫度系數為0.25~0.3nm/°C。掃地機內部溫升可達40°C，導致激光波長向長波漂移10nm以上。

濾光片自身溫漂：約-0.02~0.05nm/°C（向短波），與激光器漂移方向相反，相對位移疊加。

工程結論：為保證大角度及寬溫范圍內信號始終落在通帶內，最小帶寬必須 ≥ 入射角漂移 + 激光溫漂 + 濾光片溫漂 + 生產公差。對于掃地機，推薦 12nm~18nm。低于10nm極易在高溫或邊緣視場下丟失信號；高于25nm則抗陽光能力大幅下降。

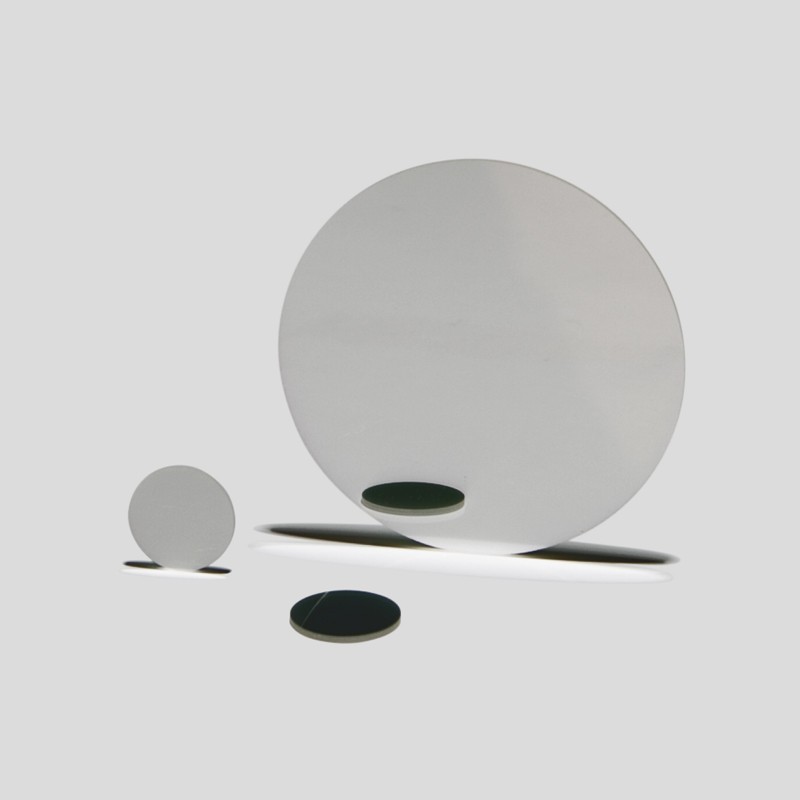

（NBP905窄帶濾光片）

2. 中心波長選擇：鎖定905nm，避開干擾峰

905nm：主流性價比方案，避開940nm的紅外遙控器干擾峰，且硅基探測器在該波段仍有較高響應度。

公差：批量生產時中心波長偏差應控制在 ±3nm 以內，否則與窄帶寬配合時良率下降。

3. 峰值透過率：塑膠鏡頭損耗補償

塑膠注塑透鏡的透過率通常低于玻璃（加鍍?cè)鐾改ず蠹s92%~95%），且易吸收濕氣、產生雙折射。為保證整機信噪比，濾光片的峰值透過率需達到 >90%（最好≥92%），以彌補前端光路的能量損失。

4. 截止深度（OD）與環境光抑制

室內環境光強度相對較低，且多分布在可見光與940nm附近。因此 OD3~OD4（即透過率≤0.1%）已足夠滿足抗干擾需求，過度要求只會增加鍍膜層數與成本。截止波段建議覆蓋 300nm ~ 1100nm，重點抑制可見光（室內燈）及850nm~950nm波段。

5. 成本與工藝：塑膠友好型膜系

基底材質：濾光片基底通常為玻璃（如D263T、B270），但可考慮更?。?.3mm）以降低高度。需與塑膠鏡筒的熱膨脹匹配，避免高溫下脫膠或應力變形。

膜系簡化：采用離子輔助濺射或蒸鍍工藝，膜層數控制在60~100層之間，以降低成本并提升鍍膜一致性。

環境可靠性：需通過85°C/85%RH濕熱測試及膠帶附著力測試，應對掃地機工作時的振動、灰塵和濕度變化。

三、接收鏡頭的光學鏡片考量

濾光片之外，接收鏡頭本身的設計同樣關鍵。

塑膠透鏡的優勢：可通過非球面模壓成型，單片實現像差校正，大幅降低組裝成本。常用材料為E48R、OKP4等光學級塑膠。

熱穩定性風險：塑膠折射率溫度系數（dn/dt）為負值且絕對值較大（約 -1×10??/°C）。溫度升高時，焦距變化導致焦點偏移，配合濾光片的角度漂移，可能造成信號衰減。需在設計時預留離焦余量，或采用混合鏡頭（一片玻璃+一片塑膠）平衡。

增透膜：塑膠透鏡表面必須鍍制寬帶增透膜（800nm~1000nm），單面反射率<0.5%。鍍膜工藝需低溫（<70°C），避免塑膠變形。

四、典型設計參數推薦與驗證方法

推薦起始參數（可基于實際仿真調整）

驗證流程（避免量產陷阱）

光學仿真階段：在Zemax或Code V中建立完整發射-接收模型，模擬不同視場光線入射到濾光片的角度分布。據此計算所需最小帶寬 = 最大入射角引起的偏移 + 激光器溫漂（取全溫范圍）+ 濾光片自身溫漂 + 3nm安全余量。

器件級測試：用可調諧激光器或單色儀測量濾光片的角度透過譜；將濾光片與激光器置于溫箱中，測量不同溫度下的信號衰減。

整機實測：

陽光測試：機器面對落地窗，地面為淺色瓷磚，檢測是否有撞墻或建圖丟失。

熱穩定性測試：連續運行2小時，測量不同方向（尤其鏡片入射角最大方向）的測距偏差。

多機互擾：多臺機器同時運行，觀察是否存在串?dāng)_導致的誤判。

五、常見設計失誤案例

過度追求窄帶（8nm）：樣機常溫下性能亮眼，但夏季陽光直射下機身升溫，激光波長漂移>10nm，濾光片通帶未變，信號衰減60%，機器頻繁報“懸崖錯誤”，實測建圖出現環形缺失。

采用30nm寬帶：規避了角度和溫度問題，但午后強光下探測器飽和，機器面對窗戶方向時，3m內障礙物漏檢，直接撞擊落地鏡面家具。

忽略塑膠透鏡的熱焦移：濾光片設計合理，但高溫下塑膠鏡頭焦距變化導致光斑放大，能量密度下降，測距標準差增大兩倍。解決方法：改用模組主動對焦或增加一片低dn/dt材質透鏡。

掃地機激光雷達的光學鏡片設計，尤其是濾光片，本質上是一個在環境抑制與工程容忍度之間尋找帕累托最優的過程。工程師需要跳出“越窄越好”的直觀誤區，根據實際視場角、溫度范圍和成本目標，系統性地平衡帶寬、透過率與截止深度。對于絕大多數中低速旋轉掃描式掃地機，905nm中心波長、15nm帶寬、OD3截止深度的濾光片，配合塑膠非球面接收鏡頭，是一個經過大批量驗證的穩健起點。最終量產方案應基于整機實測數據微調，并始終牢記：在消費電子領域，生產一致性比實驗室極限性能更重要。
