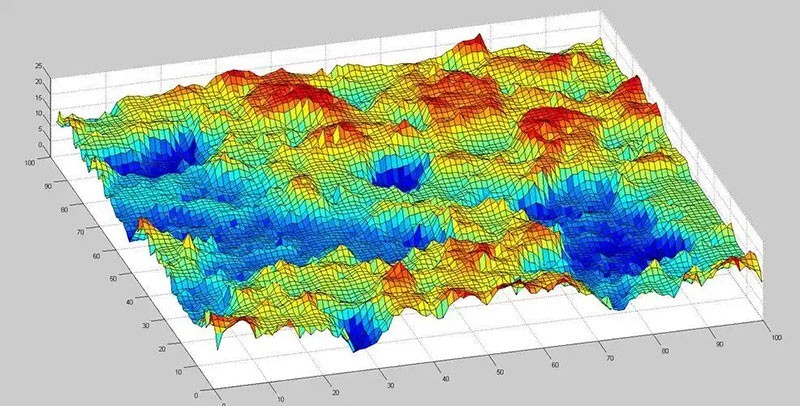

在光學設計與制造中，“面形精度”是衡量光學表面與理想設計曲面之間偏差的關鍵指標，通常用 PV（峰谷值） 或 RMS（均方根值） 表示。面形誤差會導致波前畸變，進而影響成像質量、激光聚焦能力或測量精度。但并非所有光學元件都需要嚴苛的面形要求——實際工程中，面形公差的設定完全取決于應用場景對波前保真度的需求。

（圖源網絡，侵刪）

一、面形精度的適用范疇：何時必須控制，何時可以忽略？

面形要求的本質是控制波前相位誤差。因此，只有當光學系統依賴“波前形狀的準確性”來實現功能時，才需要對面形提出明確要求。

1.必須嚴格控制面形的應用（高/中精度需求）

這類應用中，面形誤差會直接導致性能下降：

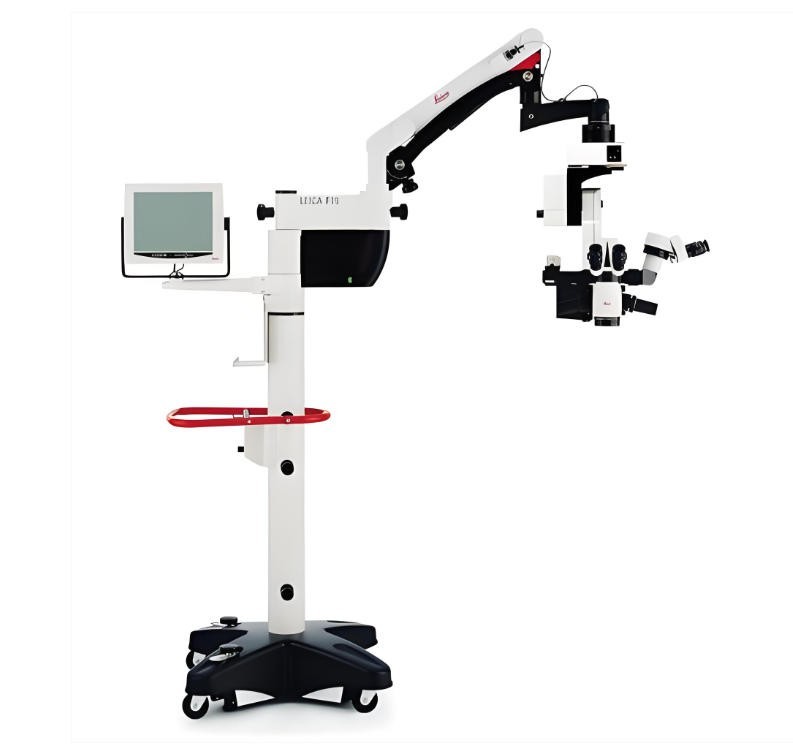

成像系統（相機、望遠鏡、顯微鏡、光刻物鏡）：面形偏差會引入像差（球差、慧差、像散等），造成圖像模糊、畸變或分辨率下降。

激光聚焦與傳輸系統（激光切割、焊接、打標、光纖耦合）：面形誤差破壞波前相位一致性，導致聚焦光斑擴大、能量密度降低、光束質量因子 M2M2 劣化。

干涉測量系統（激光干涉儀、光譜儀）：參考鏡或透射波前的面形誤差會直接成為系統誤差，無法通過校準完全消除。

天文觀測（反射式望遠鏡、太空相機）：微小面形誤差會使星點能量擴散，降低信噪比和對比度。

精密光學計量（編碼器、波前傳感器）：依賴波前形狀反推物理量，面形誤差直接影響測量精度。

（圖源網絡，侵刪）

2.對面形要求很低或基本忽略的應用

這類場景主要關注光能量傳輸效率或簡單的照明均勻性，波前保真度無關緊要：

普通照明（手電筒反光杯、舞臺燈光聚光鏡、投影儀非成像部分）：只要光斑大致匯聚或均勻照亮即可，允許 PV 誤差達幾十甚至上百微米。

太陽能聚光系統（光伏或光熱發電中的菲涅爾透鏡或反射鏡）：只關心單位面積接收的能量，面形局部起伏對能量收集影響微弱。

防護窗口（相機保護玻璃、儀器密封窗）：若窗口不參與成像（例如位于焦面后方或非光路關鍵位置），僅需保證透光率，面形偏差導致的光線偏折可忽略。

簡單放大鏡或閱讀鏡：人眼對像差有一定容忍度，且觀察對象本身不要求極高清晰度，PV 值達 λ/2 甚至一個波長即可接受。

非成像光學中的勻光元件（如部分導光管、積分柱）：通過多次反射混合光線，初始波前形狀很快被破壞，對面形不敏感。

結論：面形精度并非“越高越好”，而是按需定級。對成像、激光、測量類系統，必須嚴格規定；對照明、防護、能量收集類系統，可以大幅放寬或僅作一般要求。

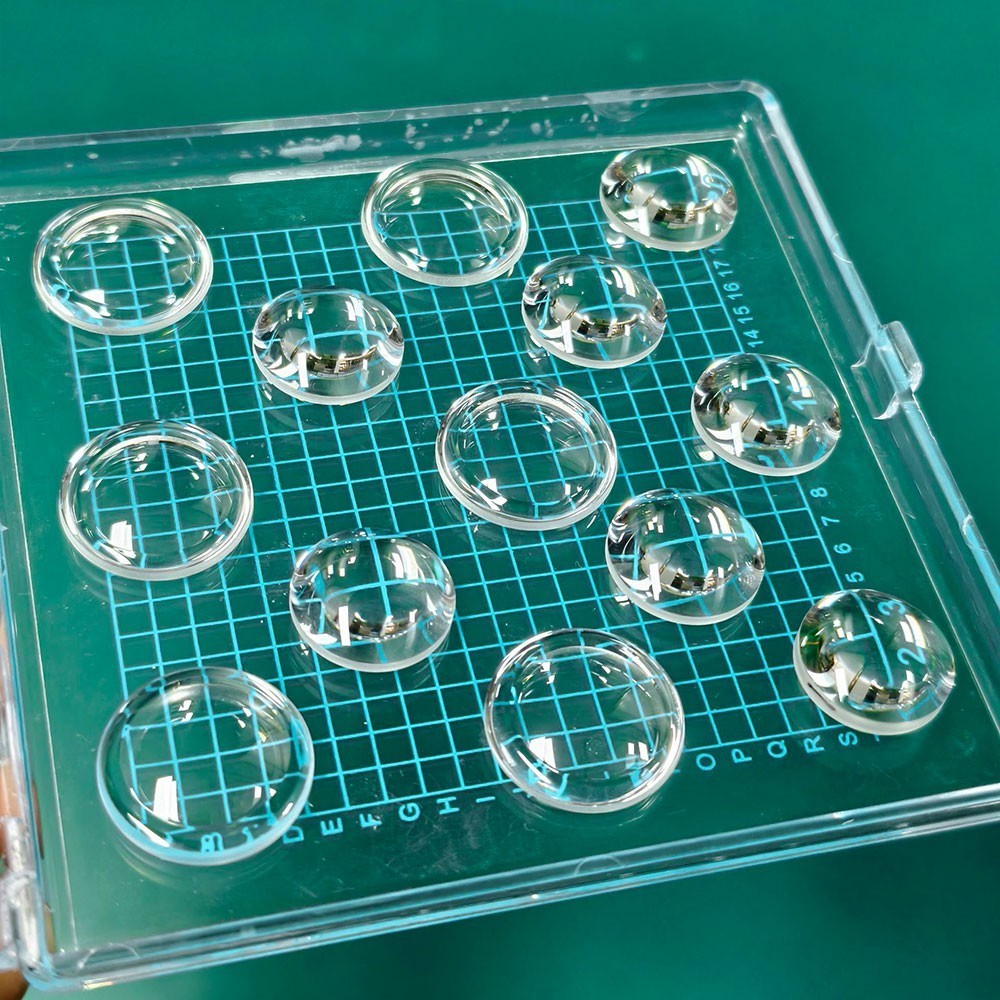

（激埃特非球面透鏡）

3. 需要面形要求的光學元件（典型類型）

即便在同一應用領域，不同元件對面形的敏感度也不同。以下是需要對面形進行控制的常見元件：

透鏡（透射元件）：如球面透鏡、非球面透鏡、柱面透鏡、自由曲面透鏡。光線通過兩個折射面，每個面的局部斜率誤差都會改變出射波前。在成像和激光系統中，透鏡面形必須嚴格控制。

反射鏡（反射元件）：如平面反射鏡、球面/拋物面反射鏡、大型天文主鏡、激光加工用金屬反射鏡。反射光路的波前誤差是表面誤差的兩倍，因此對反射鏡的面形要求往往更為嚴苛。

窗口片與濾光片：僅當窗口位于會聚光路中或用作干涉儀參考面時，才需要高面形精度；單純的密封窗口無需嚴格面形。

衍射光學元件基底：光柵、二元光學器件的基底面形偏差會改變衍射效率與波前調制效果，在光譜儀、波前整形等應用中需控制。

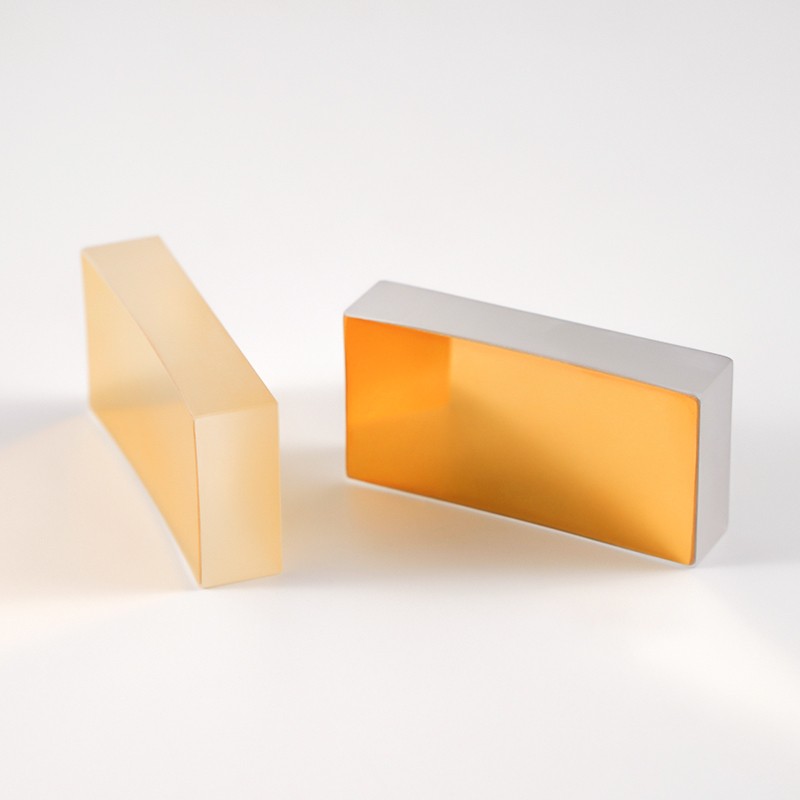

（柱面鍍金反射鏡）

4. 典型應用與面形精度要求

下表列出不同應用場景下常見元件的典型面形精度（以 PV 值表示，參考波長 λ = 632.8 nm）。注意：同一元件在不同系統中的要求可能相差數個數量級。

5. 透鏡、反射鏡與窗口片：不同元件的面形要求共性

從光學功能分類，常見元件包括：

透鏡：利用折射使光線會聚或發散（雙凸、平凸、彎月形等）。

反射鏡：利用反射改變光路（球面、非球面、平面鏡等）。

窗口片：主要用于保護或環境隔離，通常不改變光焦度。

這三類元件都需要面形要求，只是精度跨度極大。例如，一片只用于密封的普通玻璃窗口，面形 PV 值 5 μm 即可滿足使用；而同一塊材料若被用作干涉儀中的透射參考平面，則必須拋光到 λ/20 以上。因此，決定是否需要面形要求以及精度多高的關鍵，在于元件在光路中承擔的角色——但凡需要精確控制波前傳播方向的，無論它是透鏡、反射鏡還是窗口，都必須規定面形公差。

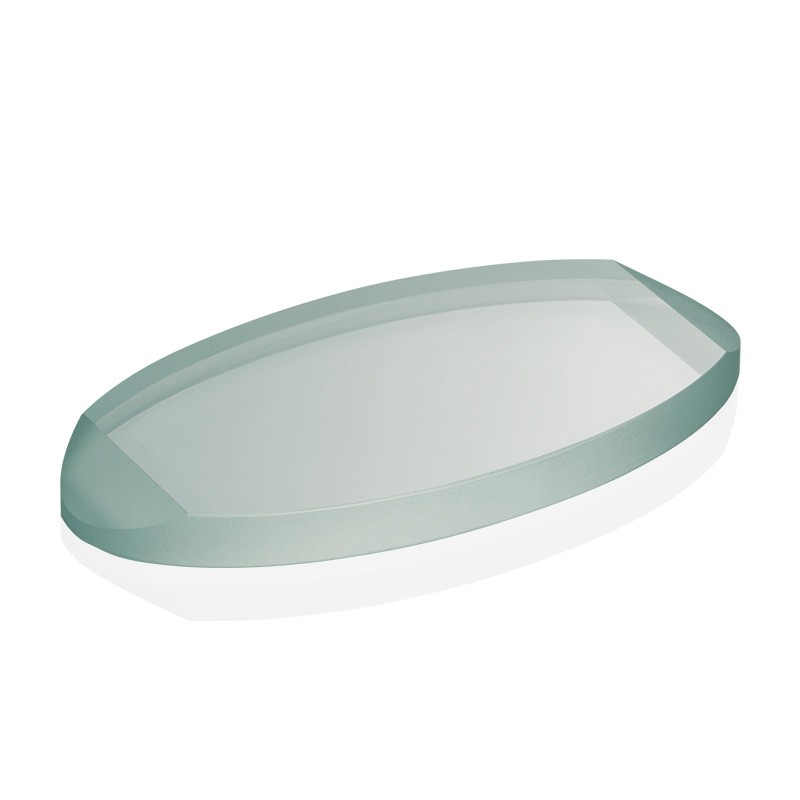

（臺階玻璃窗口）

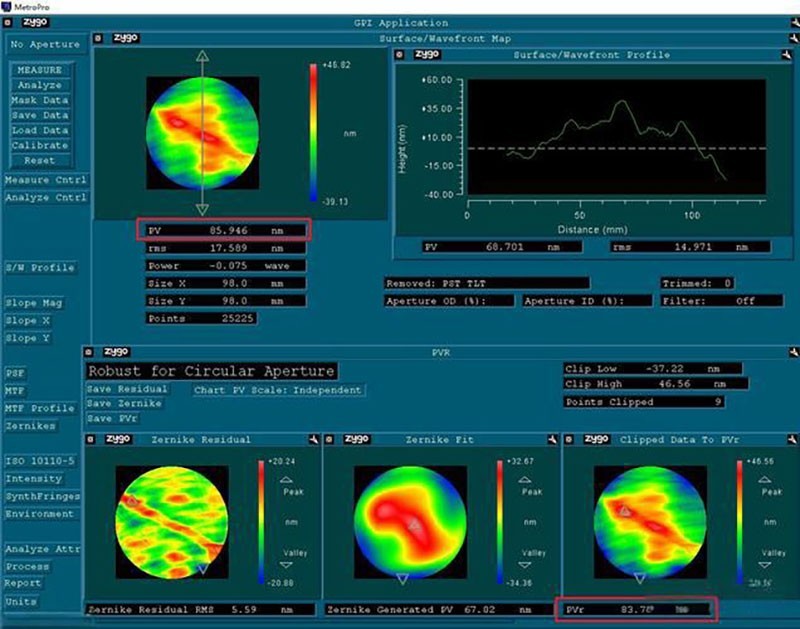

6. 如何看懂面形檢測報告？

實際生產中，面形通常由干涉儀測量，報告上常見術語：

PV（Peak-Valley）：表面上最高點與最低點的高度差。對局部缺陷（劃痕、麻點）敏感，但容易受孤立噪聲影響。

RMS（Root Mean Square）：表面偏差的均方根值，更能反映整體平滑程度。通常 RMS ≈ PV/3 ~ PV/5（對于平滑面形）。

Power（曲率偏差）：表面實際曲率與設計曲率之間的差異，若報告中有 Power 項，且可通過調整焦距補償，有時可以不作為面形不合格的依據。

實用建議：

成像系統一般要求 RMS < λ/50（可見光）即可獲得良好視覺效果。

激光系統更關注 PV 與局部斜率，因?yàn)榫植俊凹夥濉睍?huì)造成散射和能量損失。

（圖源網絡，侵刪）

7. 面形精度與加工成本的粗略關系

這是一個用戶經常關心的問題，可用經驗數據說明：

注意：成本不僅隨 PV 值指數上升，還與元件口徑、材料硬度、非球面度強烈相關。將一個 200mm 平面從 λ/10 提升到 λ/20，費用可能翻倍；但對于 10mm 微小透鏡，差異不明顯。

8. 特殊面形（柱面鏡、自由曲面）的檢測方法簡述

柱面鏡和自由曲面無法用標準球面干涉儀直接測量，常用方法包括：

補償干涉法：使用柱面透鏡或計算機生成全息圖（CGH）作為補償元件，將柱面或自由曲面的反射波前轉換為球面波進行干涉比對。

拼接干涉法：用較小口徑的干涉儀掃描大曲面，軟件拼接得到整體面形。

非接觸式輪廓儀：如接觸式或光學探針逐點掃描（精度高但速度慢）。

條紋投影或偏折法：適用于粗糙表面或原位測量。

對這類元件，面形要求通常表述為相對于設計模型的殘差 PV/RMS。

面形精度是光學制造中的關鍵指標，但并非所有光學元件都需要高精度面形。是否需要嚴格控制面形，取決于應用場景對波前相位保真度的依賴程度：

成像、激光聚焦、干涉測量、天文觀測等系統，必須對面形提出明確要求，精度從 λ/4 到 λ/1000 不等。

照明、太陽能聚光、防護窗口、非成像勻光等系統，對面形容忍度很高，可大幅放寬或僅作一般檢查。

在實際工程中，應綜合使用需求、可加工性、檢測能力與成本來確定合理的面形公差，避免“過殺”造成浪費。
