紅外熱電堆陣列傳感器濾光片參數與應用分析

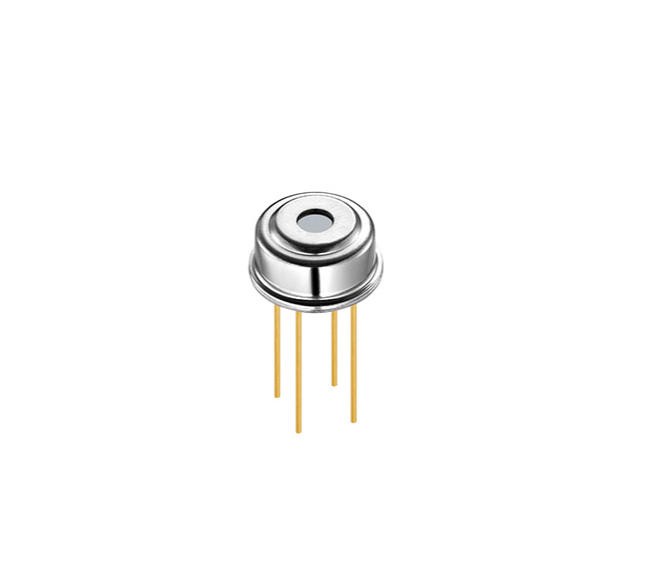

紅外熱電堆陣列傳感器采用MEMS工藝制作，由熱電堆芯片、ASIC信號處理電路及封裝管殼構成。芯片敏感區包含由多晶硅/鋁或多晶硅/金構成的熱電偶對，冷端與硅襯底熱接觸，熱端懸浮于絕熱介質膜上。入射紅外輻射經封裝窗口到達芯片吸收層，引起熱端溫升，熱電偶產生與溫差成正比的電壓輸出。封裝窗口位于傳感器光路最前端，其光學特性由濾光片決定。濾光片直接粘接或鍵合于管殼開口處，構成帶通光譜濾波器。
（ 圖源網絡，侵刪）
濾光片類型與核心參數
根據應用需求，濾光片分為兩類：帶通濾光片（寬通帶）與窄帶濾光片（窄通帶）。
1.帶通濾光片
| 參數 | 典型值/范圍 | 備注 |
| 通帶范圍 | 8?μm~14?μm | 針對人體及中低溫物體熱輻射 |
| 中心波長λ? | 11?μm（典型） | 通帶幾何中心 |
| 半峰寬（FWHM） | ≥?5?μm | 寬帶特性，不嚴格定義 |
| 峰值透過率T???? | ≥?85% | 鍍增透膜后可達90% |
| 截至深度 | OD?≥?2（即透過率<1%） | 3?μm~5?μm波段 |
| 基片材料 | 單晶硅（雙面拋光） | 厚度0.5~1.0?mm |
適用于：非接觸體溫測量（額溫槍、耳溫槍）、智能家電溫度感知、工業設備表面測溫（40?℃~500?℃）。

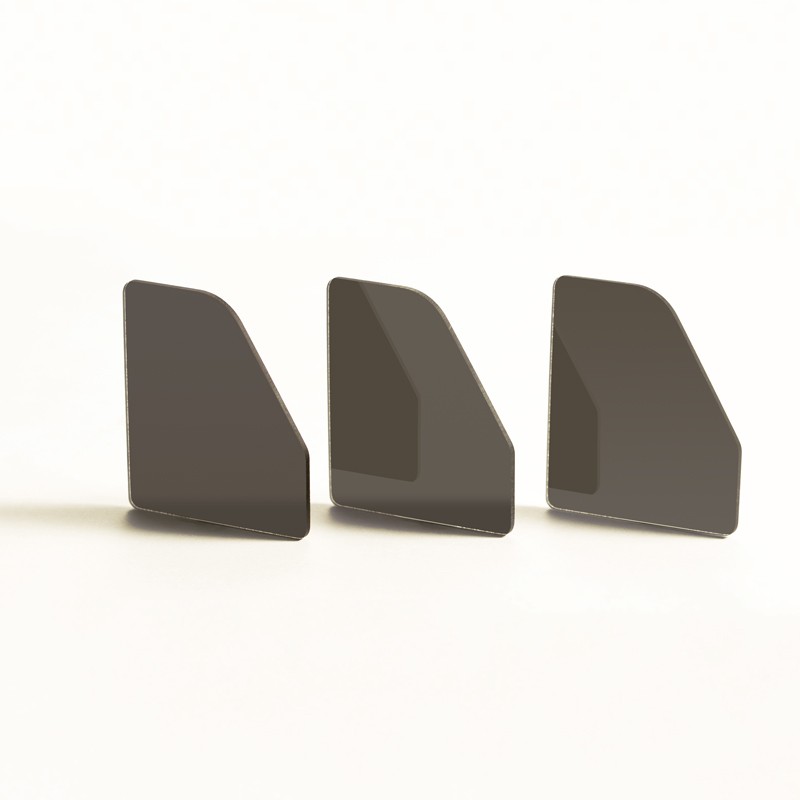

（遠紅外濾光片）
2.窄帶濾光片
| 應用氣體 | 中心波長λ? | 半峰寬（FWHM） | 峰值透過率T???? | 中心波長公差 |
| CO? | 4.26?μm | 180?nm±20?nm | ≥?75% | ±30?nm |
| CO | 4.64?μm | 150?nm±20?nm | ≥?75% | ±30?nm |
| CH? | 3.31?μm | 120?nm±20?nm | ≥?75% | ±30?nm |
| NO? | 6.25?μm | 200?nm±30?nm | ≥?75% | ±40?nm |
依據行業標準《T/HIS0012022紅外熱電堆傳感器》，窄帶濾光片必須標注上述三項參數，且出廠檢驗偏差須在公差范圍內。
其他通用參數：
截至深度：中心波長±2倍FWHM范圍外透過率<?0.5%
工作溫度：40?℃~85?℃（溫度系數<?0.02?nm/℃）
基片：單晶硅或鍺（針對長波紅外）

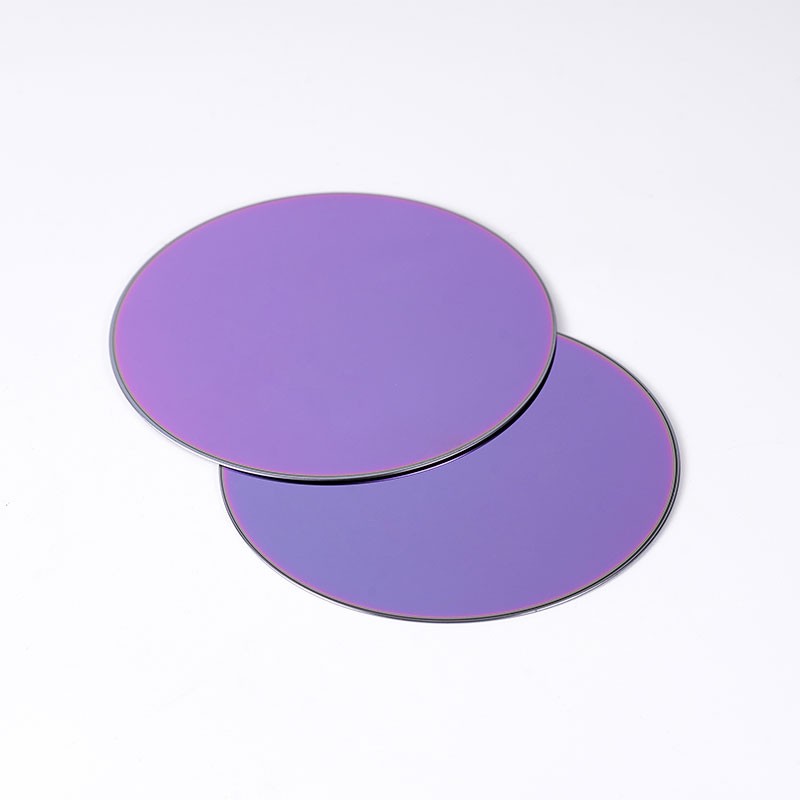

（紅外硅片）
3.光學波動與濾光片匹配關系
傳感器接收的紅外輻射來自目標物體與背景環境。大氣窗口對8~14?μm及3~5?μm波段透過率高，而對4.26?μm（CO?吸收帶）有明顯衰減。濾光片須與大氣窗口、目標光譜及環境干擾共同匹配：
測量200?℃以下物體：選用8~14?μm帶通濾光片，避開環境中的太陽短波干擾（<5?μm）。
測量500?℃~1200?℃物體：選用3.9~4.0?μm窄帶或5~8?μm帶通濾光片，避免高溫下自身輻射飽和。
氣體濃度檢測：必須使用窄帶濾光片，中心波長對準氣體吸收峰，F(xiàn)WHM<?1%λ?，以區分不同氣體交叉干擾。
傳感器內部光學波動還包括封裝腔體內部的多次反射。濾光片內表面若未鍍抗反射膜，會造成法布里珀羅干涉效應，導致透過率波動±3%～±5%。高精度應用中要求雙面鍍制增透膜（ARcoating），殘余反射率<?2%。
4.終端應用與濾光片選型對照表
| 應用領域 | 典型場景 | 濾光片類型 | 關鍵參數 |
| 醫療健康 | 額溫槍、耳溫槍 | 帶通 | 8~14?μm，T????≥85% |
| 醫療診斷 | 13CO?呼氣分析儀 | 窄帶 | λ?=4.26?μm，F(xiàn)WHM=180?nm |
| 智能家居 | 空調人數/位置檢測 | 帶通 | 8~14?μm，陣列8×8/16×16 |
| 工業過程控制 | 非接觸高溫計 | 帶通/窄帶 | 3.9?μm（高溫）、5~8?μm（中溫） |
| 汽車電子 | 車內乘員感應、HVAC | 帶通 | 8~14?μm，響應時間<30?ms |
| 環境監測 | NDIRCO?傳感器 | 窄帶 | 4.26?μm，F(xiàn)WHM≤180?nm |
| 火焰探測 | 森林/隧道火災報警 | 窄帶 | 4.3~4.4?μm（CO?發射峰） |
| 多氣體分析儀 | 同時檢測CH?/CO/CO? | 窄帶陣列+LVOF | 中心波長步進100?nm，F(xiàn)WHM≈400?nm |
紅外熱電堆陣列傳感器的濾光片選型應嚴格依據目標光譜特性、大氣窗口及環境抑制要求確定。帶通濾光片（8~14?μm）用于寬帶熱輻射測量，窄帶濾光片（FWHM120~200?nm）用于氣體特征吸收檢測。核心量化參數包括：中心波長、半峰寬、峰值透過率及公差，必須遵循《T/HIS0012022》標準標注和檢驗。光學設計中還需考慮濾光片基片材質、增透膜及封裝腔體反射控制，以確保陣列傳感器輸出信噪比和溫度測量精度。
