在光學系統設計領域，更多人在于中心波長、半高全寬、峰值透過率等光譜性能參數給予高度關注，但是有一個看似屬于機械加工范疇的指標——厚度公差，卻時常在系統集成階段暴露出始料未及的影響。

一、厚度公差的定義與工程屬性

厚度公差，在光學元件制造規范中，指濾光片成品實際厚度與其標稱厚度之間的允許偏差區間。它通常以±X毫米的對稱形式，或以+X/-Y毫米的非對稱形式予以標注。

從工程視角來看，厚度并非濾光片的孤立幾何屬性，而是承擔著三重功能：基底的機械支撐載體、光學膜系的沉積基底，以及系統光路中的物理占位組件。因此，厚度公差的本質，是該元件在三維空間中相對于設計模型的允許偏離量。這一偏離量雖屬微米至毫米量級，但在精密光學系統中，其引發的連鎖效應不可小覷。

二、厚度公差對應用的影響機制：類型決定敏感度

厚度公差對濾光片性能的影響，并非一概而論，而是高度依賴于濾光片的工作原理與應用場景。我們可將其區分為兩種典型的響應模式：

1.對吸收型濾光片：影響集中于系統機械與熱管理層面

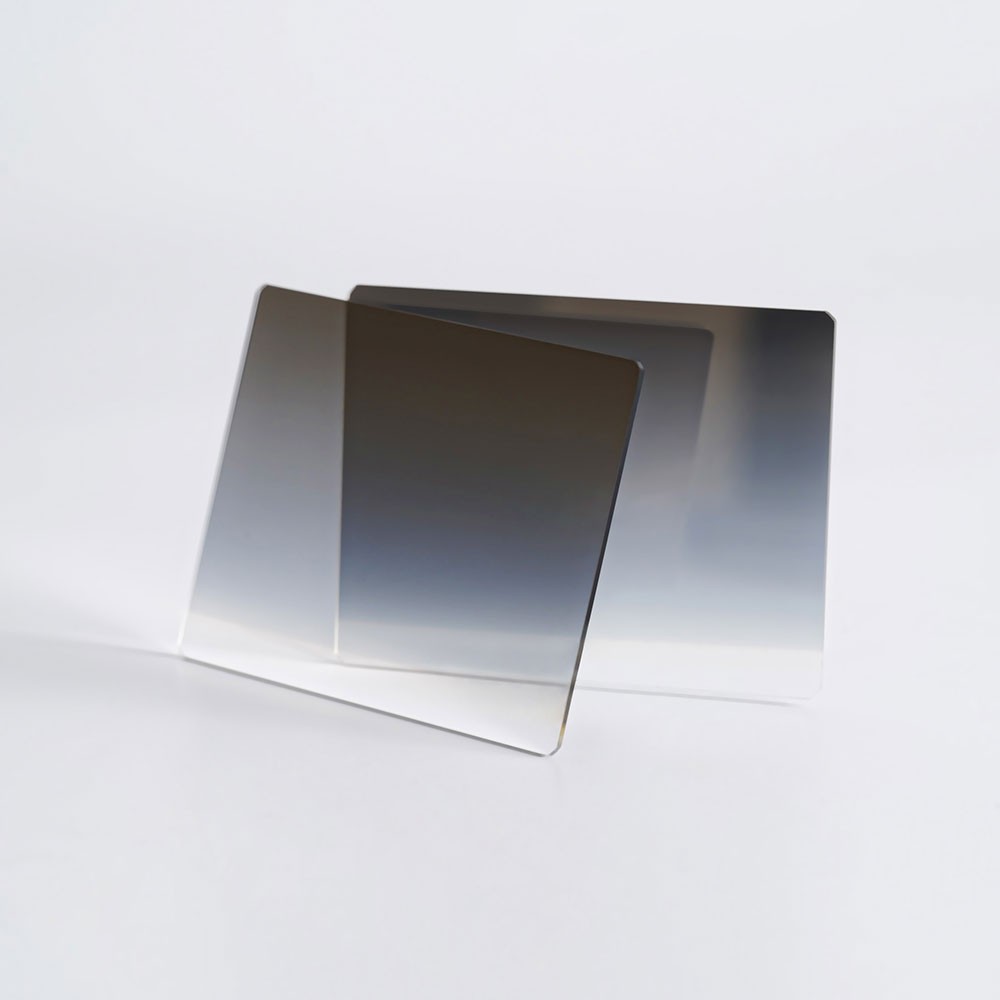

對于以材料本征吸收為工作原理的濾光片（如彩色玻璃濾光片、部分中性密度濾光片），厚度公差不直接影響其光譜特性。因?yàn)槲障禂?shù)是材料的固有屬性，單位厚度上的吸收率恒定，但在給定波長下的總吸收率（或透過率）與厚度呈指數關系（遵循朗伯-比爾定律），因此厚度偏差確實會帶來透過率的微小變化，但相對于干涉型濾光片，這種變化通常較為平緩且可預測。

真正顯著的工程影響體現在以下兩方面：

光學對準與機械配合：在采用機械壓圈、彈性墊片或膠合固定的光機結構中，厚度偏差可能導致濾光片無法被穩固安裝，或在鏡筒內產生軸向位移，進而改變系統后截距，影響成像面位置。

熱膨脹失配：在多鏡片膠合組件中，各元件的厚度公差與不同熱膨脹系數的疊加，可能在溫度變化時產生內應力，輕則引入面形畸變，重則導致膠合層開裂。

2.對干涉型濾光片：厚度即光譜性能的核心決定因子

對于依賴多層介質膜干涉效應的帶通濾光片、截止濾光片等，厚度公差的物理意義發生了根本性轉變。在此類濾光片中，膜層的光學厚度（即幾何厚度與膜層折射率的乘積）直接決定了干涉條件，進而鎖定中心波長。

當基底厚度存在偏差時，其影響通常不體現在膜系的光學性能上（因?yàn)楣庾V由膜層決定），但若該濾光片為全介質法布里-珀羅型，且其腔體層厚度與基底相關，則基底厚度誤差將直接耦合至腔長，導致中心波長漂移。此外，更常見的工程問題是：基底厚度偏差會改變?yōu)V光片在系統中的傾斜安裝角度，而干涉濾光片的中心波長對入射角度高度敏感（隨入射角增大向短波漂移），這是厚度公差通過安裝姿態間接作用于光譜性能的典型路徑。

三、影響厚度公差制定的多重變量

厚度公差的寬嚴等級并非隨意設定，而是以下變量博弈后的綜合結果：

材料加工特性：不同光學玻璃的硬度、脆性、化學穩定性差異顯著。例如，熔融石英的加工難度高于普通BK7玻璃，在同等精度要求下，其厚度公差往往難以收窄或成本急劇上升。

制造工藝路線：單面研磨與雙面研磨、傳統拋光和磁流變拋光所能達到的厚度一致性有數量級上的差距。高精度公差依賴于更精密的加工設備與更頻繁的在線檢測，這直接推高了單片成本。

膜層應力與厚度疊加：對于鍍膜后的濾光片，總厚度是基底厚度與膜層物理厚度之和。膜層應力可能引起基底微變形，使厚度測量值在不同區域呈現差異，因此在制定公差時需考慮鍍膜工藝的穩定性。

成本效益權衡：收緊公差意味著分揀淘汰率的提升，或需要采用更昂貴的加工流程。在大多數工業級應用中，選擇±0.1mm的通用公差與選擇±0.01mm的精密公差，其成本差異可達數倍乃至一個數量級。工程師需根據系統敏感度做出理性取舍。

四、選型建議與工程實踐

厚度公差絕非僅僅標注于圖紙角落的輔助尺寸，而是一項具有明確光學、機械和熱學耦合效應的系統級參量。在實際選型過程中，建議遵循以下原則：

1.區分濾光片類型，評估敏感度優先級：對于干涉型濾光片，優先關注其角度敏感性，并反推厚度公差對安裝傾角的約束；對于吸收型濾光片，則側重評估其對光機裝配公差鏈的貢獻。

2.將厚度公差納入系統容差分配：在設計階段即將濾光片的厚度偏差作為一項獨立變量，進行軸向尺寸鏈計算和溫度漂移仿真，而非在選型后期被動接受。

3.實事求是地設定公差等級：與供應商充分溝通真實應用需求，避免為不必要的過高精度支付額外成本，同時確保該公差在供應商的標準工藝能力范圍內，以保障供貨的穩定性和一致性。

唯有以嚴謹?shù)墓こ踢壿媽徱暫穸裙钸@一“非光學”參數，方能確保光學系統從設計藍圖到工程實體的完整映射，避免因微米級偏差而陷入反復裝調的被動局面。
