在紡織工業“機器換人”的浪潮中，AI驗布機正逐步取代傳統人工目檢。然而，針對不同面料與工況，其技術路徑呈現顯著分化。對于高光澤、復雜紋理及高環境干擾場景，檢測精度的瓶頸往往并非算法，而在于光學成像的前端質量，下面我們從光學濾光片在AI驗布機的應用環境進行分析，為你簡單介紹關于其中的各類知識！

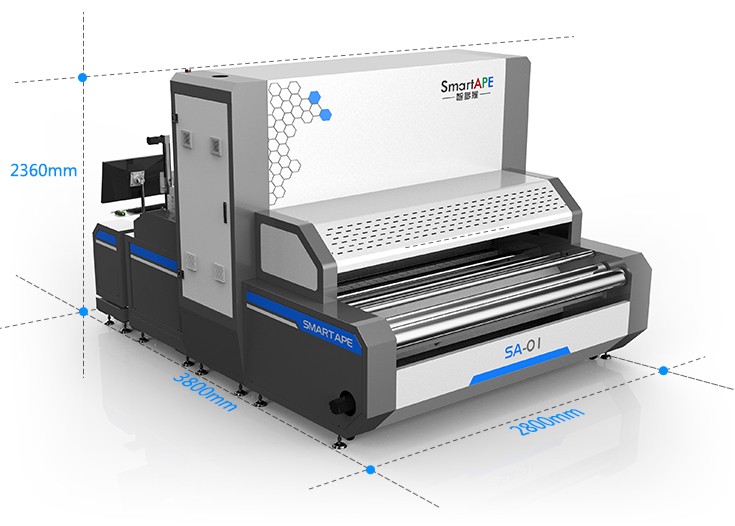

（圖源網絡，侵刪）

一、AI驗布機的場景分級與光學配置關聯

在紡織行業中，并非所有驗布機都對光學元件有高要求。根據檢測面料與工況的復雜程度，我們可以將市場上的AI驗布機明確分為兩個梯隊，其對濾光片的依賴度截然不同：

雖然濾光片并非AI驗布機的“通用標配”，而是面向難檢場景的高端解決方案。若您的檢測對象僅為普通棉坯布且僅需檢出破洞，則無需在光學濾波上過度投入；但若您的目標是高附加值的化纖、絲綢或深色面料，則光學濾光模組將直接決定設備的商用價值。

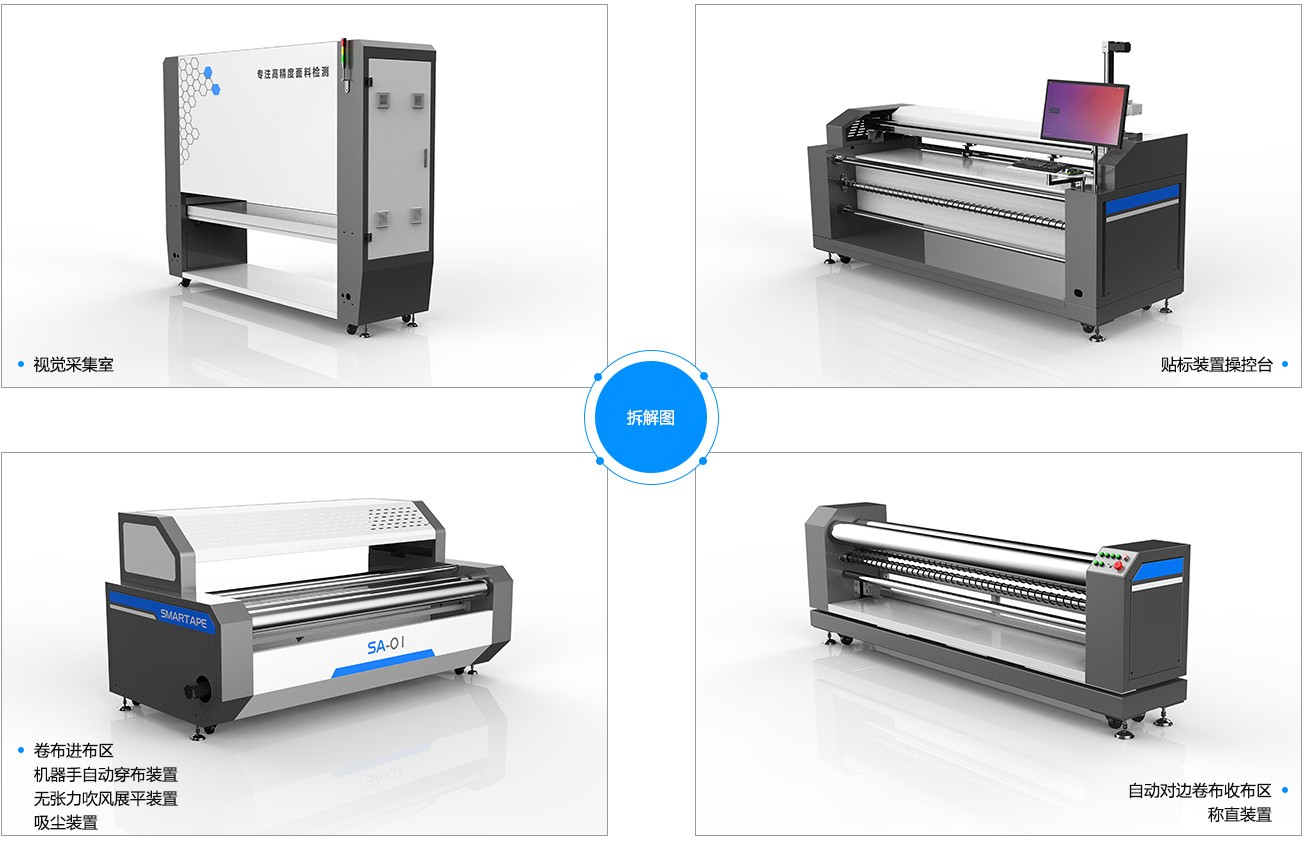

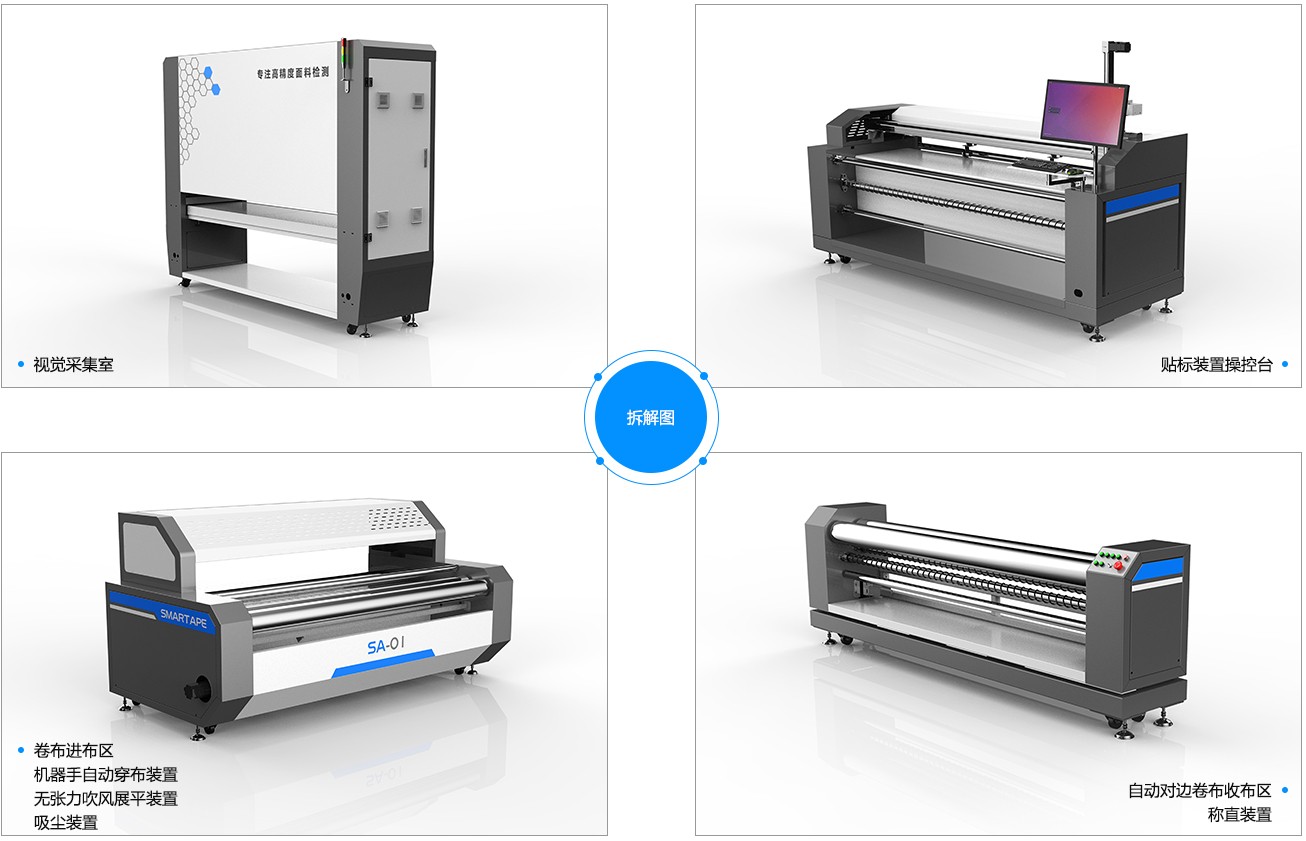

（圖源網絡，侵刪）

二、復雜場景下驗布機依賴光學濾光片的物理邏輯

為什么中高端驗布機必須依賴光學濾光片？這源于織物成像的物理困境。紡織面料是典型的復合散射體，當光線照射到具有光澤或涂層表面時，會發生三種物理現象：

1.鏡面反射（表面光澤）：攜帶的是光源信息，強度極高，極易掩蓋織物顏色和紋理，是視覺檢測的主要噪聲源。

2.漫反射（內部著色）：攜帶的是染料信息和纖維本色，是AI識別顏色和油污的有效信號。

3.透射（背光穿透）：攜帶的是經緯密度和厚度變化信息，用于檢測破洞與稀密路，該路徑不受鏡面反射干擾。

核心難點在于：在檢測光澤面料時，鏡面反射光的強度通常是漫反射信號的數倍乃至數十倍。若不加處理，工業相機的CMOS傳感器將因高光溢出而飽和，導致有效紋理信號被徹底淹沒。此時，即便后端部署再先進的深度學習模型，也因輸入了低信噪比的“臟數據”而無法準確判斷。

濾光片的介入邏輯：在此類工況下，濾光片充當了光學頻率與振動方向的“物理門禁”。它通過特定的截止波長和偏振方向，強制削弱鏡面反射（噪聲），而盡量保留漫反射與透射光（信號），從而將圖像信噪比（SNR）提升至AI算法可穩定識別的閾值之上。

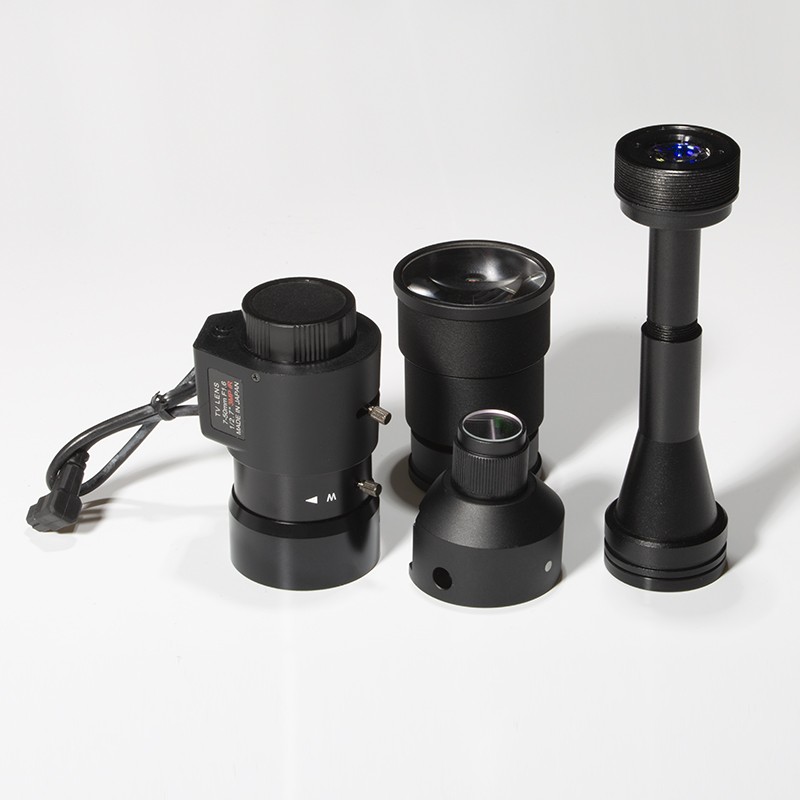

（工業鏡頭）

三、AI驗布機“機器人視覺”模組的光學元件構成

一套完整的中高端AI驗布機視覺模組（常被客戶稱為“機器人眼睛”），其光路系統由以下核心光學元器件串并聯組成：

1.特種照明光源（發射端）：

常采用高亮LED線光源（聚光型），特定場景下選用單色窄帶光源（如465nm藍光或660nm紅光）。

關鍵要求：高輻照度、低衰減、高空間均勻性（均勻度需>90%）。

2.光束整形元件（柱面鏡/非球面透鏡）：

負責將LED點光源匯聚成高能量密度的均勻光帶，精確覆蓋布匹幅寬方向，是保證成像一致性的前提。

3.工業成像鏡頭（接收端）：

常采用配合線陣相機（LineScanCamera）的高分辨率工業鏡頭，要求具備低畸變率和優秀的MTF（調制傳遞函數）曲線，以保證視場邊緣與中心的成像質量。

4.濾光片濾波元件：

安裝于鏡頭前端或光源出光口，是整個系統中對抗環境雜散光和物理反光最關鍵的光學屏障。其品質直接決定了有效信號的提取效率。

5.光電傳感器（CMOS/CCD）：

負責將光信號轉換為電信號，其光譜響應曲線（QE曲線）必須與濾光片的透過帶及光源主峰相匹配，以實現光電轉換效率最大化。

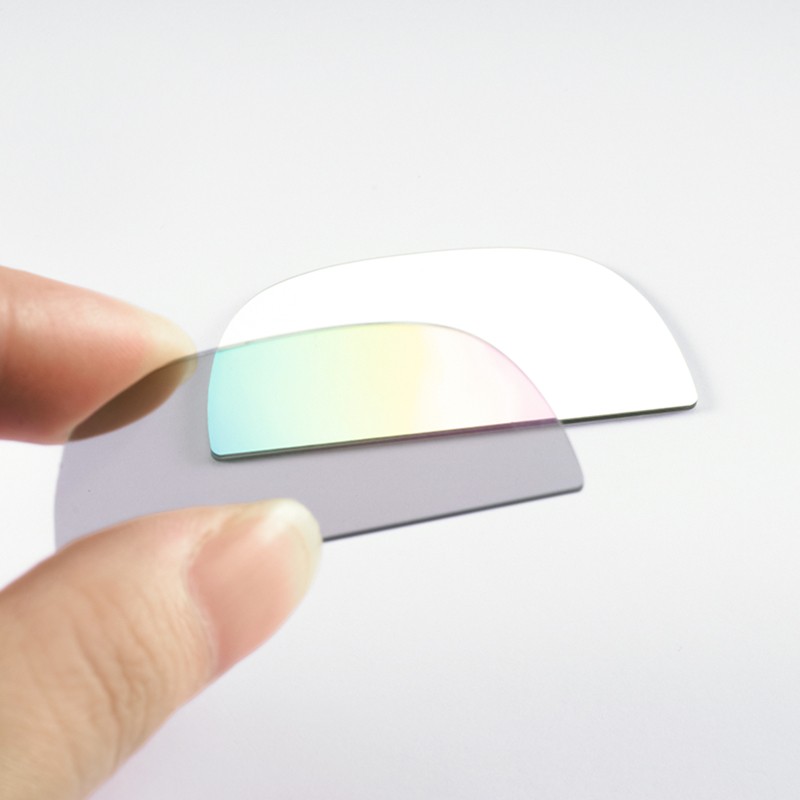

（偏振片）

四、應用于AI驗布機（中高端場景）的濾光片分析

結合我們自身的生產工藝，針對驗布機不同痛點，所需的濾光片具體分析如下：

1.偏振濾光片（線偏振片/圓偏振片模組）

應用場景：檢測涂層面料、高F數化纖、絲綢、汽車內飾革等高鏡面反射材質。

光學原理：基于馬呂斯定律。在光源前加裝起偏器（P1），在鏡頭前加裝檢偏器（P2）。精細調節P2的偏振方向，使經布面反射回來的鏡面偏振光被最大限度消光截止，僅允許攜帶顏色與紋理信息的漫反射非偏振光通過。

濾光片核心指標推薦：

消光比（ER）：高精度檢測場景需達到>1000:1。消光比不足將導致高亮區眩光殘影無法徹底消除。

透射率（T）：單片平均透射率需>42%（配合AR減反膜）。若透射率過低，將導致光通量下降，迫使設備降低產線運行速度。

波前畸變（PV值）：由于偏振片通常為多層膜貼合或納米級壓印結構，需控制PV值<λ/4，以防止圖像產生牛頓環或分辨率下降。

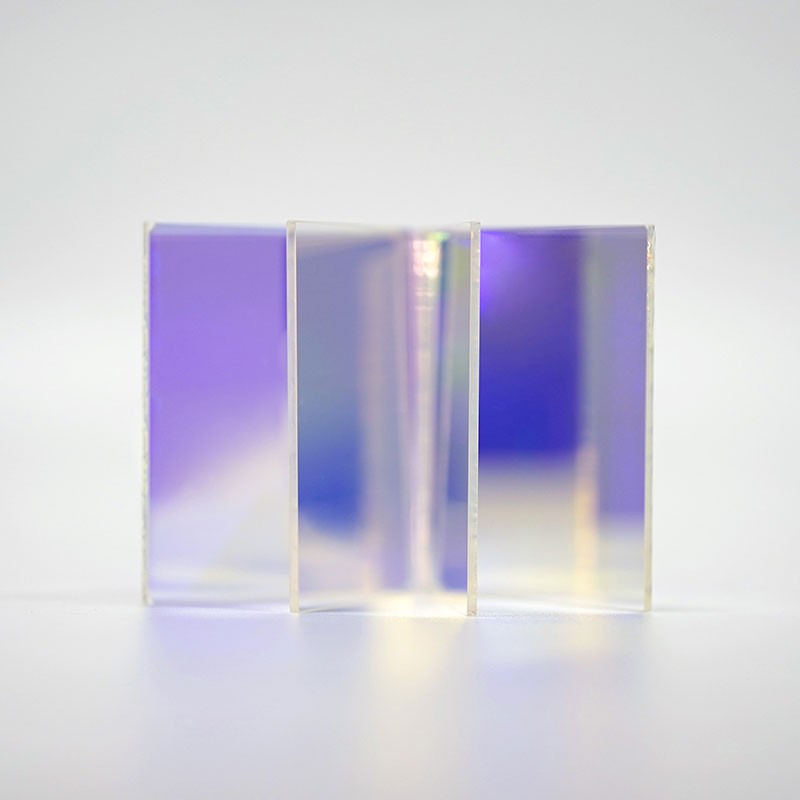

（NBP465窄帶濾光片）

2.窄帶干涉濾光片（帶通濾光片）

應用場景：對抗車間雜散光干擾，以及針對特定化學斑點（如油漬、漿斑）的增強識別。通常配合特定波長（如465nm藍光）照明使用。

光學原理：利用法布里珀羅（FP）腔干涉效應，僅允許特定帶寬的光線通過，將工廠內無處不在的鈉黃燈、高頻熒光燈頻閃、自然光等全部截止在外，確保相機只捕捉照明光源信息。

濾光片核心指標推薦：

半峰全寬（FWHM）：須≤10nm。帶寬越窄抗干擾性越強，但對鍍膜層數和均勻性要求呈指數級上升。

中心波長（CWL）溫漂系數：驗布機工作環境常有40-50℃高溫，膜層材料需具備熱穩定性，要求溫漂系數控制在≤0.01nm/℃，防止高溫下中心波長偏移導致信號衰減。

截止深度（OD值）：帶外截止深度需OD>5（即透過率<0.001%），確保在強環境光下相機依然只讀取到純凈的照明信號。

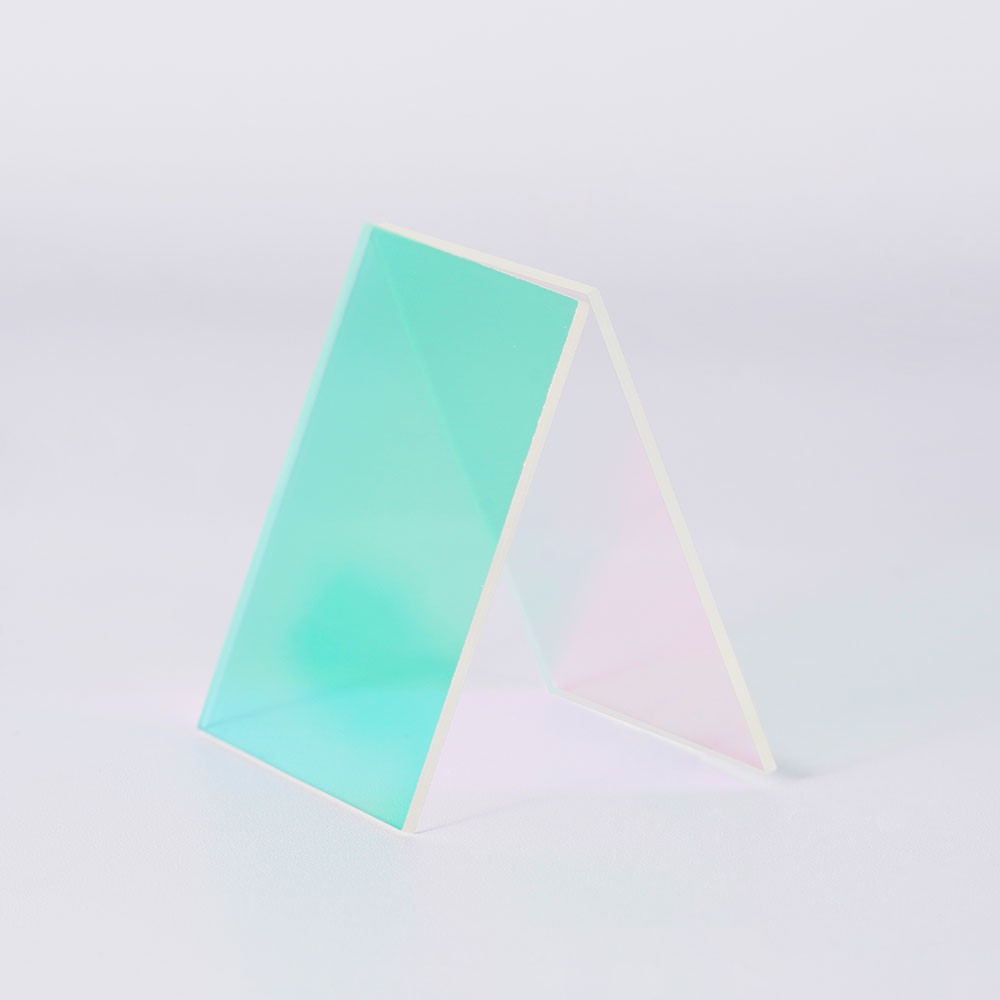

（紅外截止濾光片）

3.紅外截止濾光片/紫外截止濾光片

應用場景：純棉漂白布、淺色織物的高精度色差判定，需嚴格模擬人眼視覺響應。

光學原理：CMOS傳感器對近紅外（NIR，>700nm）極為敏感，若紅外光進入，會將“漂白”誤判為“本白”；紫外光則易激發面料熒光劑，導致偏色。通過截止濾光片將這兩個非可見波段攔截，使成像嚴格匹配CIE人眼視見函數。

濾光片核心指標：

采用吸收型或干涉截止型光學玻璃，要求在400nm700nm（可見光波段）平均透射率>90%，而在700nm1100nm（近紅外波段）平均透射率<1%。

截止斜坡的陡度（Sharpness）要優異，避免在紅橙交界處（約600-700nm）產生非預期的色彩斷層現象。

五、面向驗布機工況的濾光片環境適應性指標

1.表面膜層硬度與防護：紡織車間懸浮大量棉絮和化纖粉塵，清潔擦拭頻率極高。普通軟膜濾光片在此環境下擦拭數次便會嚴重劃傷。建議優先推薦硬質氧化物鍍膜（如TiO?/SiO?多層硬膜）或加裝防水防塵保護窗（AR Cover Glass），以延長使用壽命。

2.雜散光抑制結構：驗布機內部金屬結構件易產生二次反光。建議提供帶消光螺紋的金屬鏡筒并配套物理光闌擋板，以防止斜射雜光進入鏡頭形成“鬼影”或眩光斑。

六、前沿趨勢：從靜態單波段向動態可調諧光譜演進

我們觀察到，最新的高端AI驗布機方案正在向“分時多光譜成像”演進。即在一個檢測單元內，通過伺服電機驅動濾光片輪（FilterWheel）高速旋轉，在極短時間內順序切換紅、綠、藍、紅外及偏振等多個通道進行成像。

這一趨勢對濾光片制造提出了新的技術挑戰：

多通道一致性：旋轉輪上多片濾光片之間的成像焦點需保持高度一致（焦距偏移補償），以簡化后端算法處理。

基片力學性能：濾光片基片需具備高斷裂韌性及均勻的密度，以抵抗高速旋轉離心力帶來的振動與形變風險。

綜上所述，光學濾光片并非AI驗布機的“萬用標配”，而是解決“高光澤、強干擾”復雜檢測場景的核心物理鑰匙。

對于基礎坯布檢測，簡單的透射光方案即可勝任，無需光學濾波過度設計。但對于高附加值的化纖、絲綢、涂層布及精準色差檢測而言，AI驗布機的“大腦”是深度學習算法，而高品質的偏振片與窄帶濾光片則承擔起不可或缺的“物理信號守門員”角色。若缺失這一層精密的光學濾波，強鏡面反射和環境雜光將大幅拉低圖像信噪比，再先進的AI模型也將因輸入“臟數據”而失效。
