熒光檢測濾光片用于在熒光分析系統中選擇激發波段、分離發射信號并抑制部分非目標光。真正影響系統使用效果的并不是某一片濾光片單獨“透過什么顏色”，而是激發濾光片、發射濾光片、二向色鏡與熒光物質、光源、探測器及實際光路之間是否形成合理的光譜匹配。

一、熒光檢測系統是怎樣獲得熒光信號的？

熒光檢測的基本過程可以概括為：先用特定波段的光照射樣品，使熒光物質進入激發狀態；隨后樣品釋放熒光，探測器再接收其中需要檢測的發射波段。

在多數常規熒光體系中，發射光譜相對于激發光譜向較長波長方向移動，兩者峰值之間的差異通常稱為斯托克斯位移（Stokes shift）。這種光譜分離為區分激發光和發射光提供了條件，但實際激發譜與發射譜通常具有一定寬度，甚至可能存在明顯重疊，因此僅依靠峰值波長并不能完成整個系統設計。

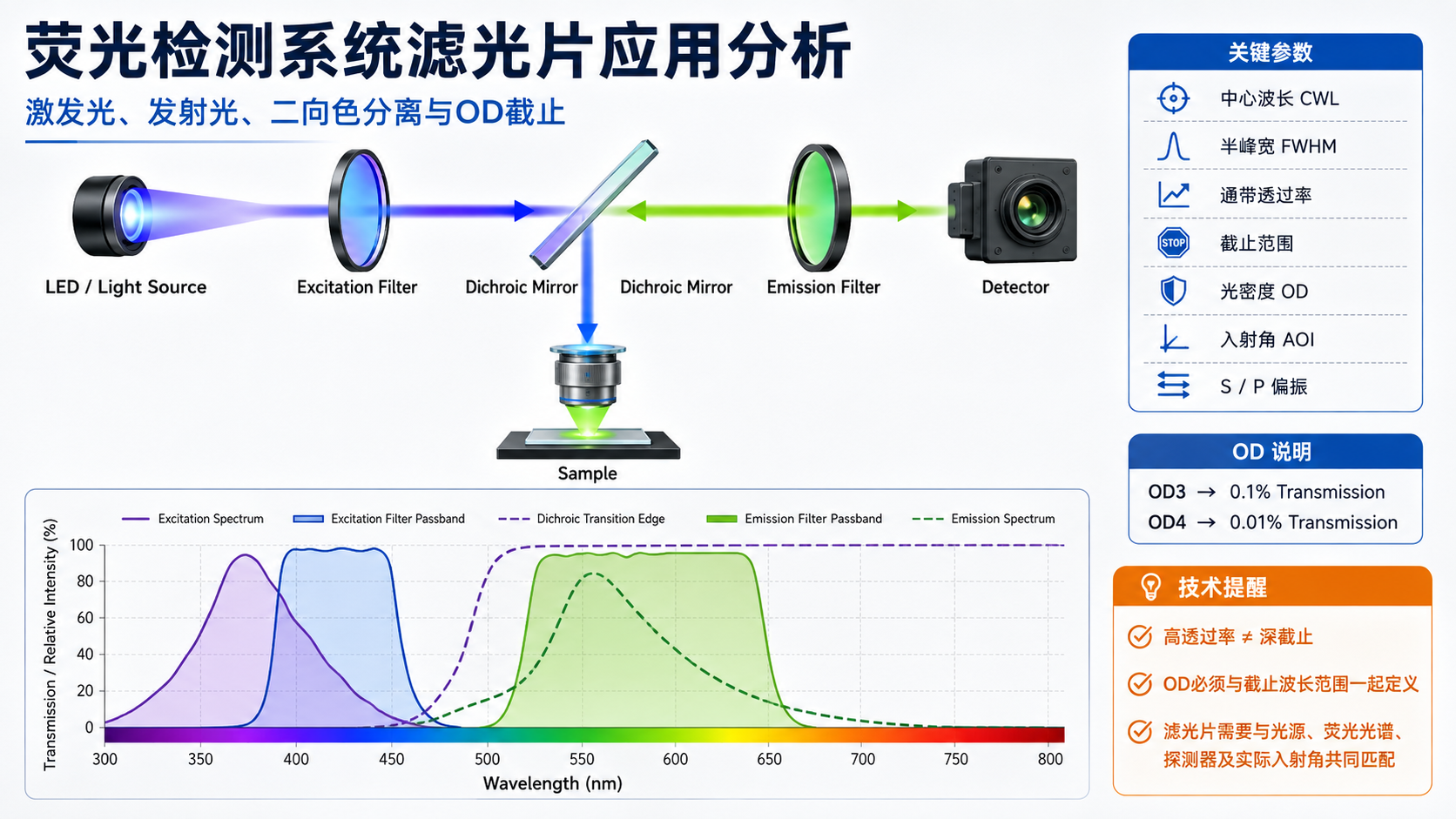

典型的落射熒光光路中，常見過程為：

光源 → 激發濾光片 → 二向色鏡 → 樣品 → 二向色鏡 → 發射濾光片 → 探測器

其中三個光學元件承擔不同任務。激發濾光片負責整理進入樣品的光譜，二向色鏡負責按波段改變光路方向，發射濾光片則進一步阻擋殘余激發光和雜散光，讓目標熒光進入探測器。實際PCR分析儀、流式檢測設備、熒光成像系統或其他分析儀器的結構可能有所不同，并不一定完全采用這一布局。

二、激發濾光片：不是只看激發峰值

激發濾光片首先要解決的問題是：光源發出的哪些波長應該真正到達樣品。

對于LED、氙燈、鹵素?zé)舻染哂幸欢ü庾V寬度的光源，通常需要通過帶通濾光片或更窄帶寬的濾光元件，選擇與熒光物質激發光譜相匹配的區域。對于特定光源和檢測結構，也可能采用短波通等其他光譜方案。

選型時至少需要同時考慮以下幾項：

1. 中心波長或通帶位置

通帶應覆蓋有效激發區域，而不是機械地把濾光片中心波長等同于熒光物質的激發峰值。光源實際輸出光譜也必須納入判斷。

2. 半峰寬或有效通帶寬度

帶寬過窄可能損失可利用的激發能量；過寬又可能放入不希望進入樣品的光譜成分。因此，窄帶濾光片是否適合，并不能只根據“越窄越好”判斷。

3. 通帶透過率

較高的有效通帶透過率有助于減少濾光片本身帶來的光能損耗，但高透過率并不代表截止能力強，兩者必須分別規定。

4. 帶外截止范圍

如果光源在熒光發射區域仍存在明顯輸出，而激發濾光片沒有對該部分進行有效抑制，這些光可能經反射、散射或其他路徑進入探測器，形成背景信號。因此，工程上往往需要規定“在哪一個波長范圍內達到什么截止水平”，而不能只寫一個中心波長。

三、二向色鏡：決定兩條光路如何分開

在采用同軸激發和采集結構的熒光系統中，二向色鏡常用于反射一個波段，同時透過另一個波段。典型落射熒光系統通常利用它把較短波長的激發光反射至樣品，同時讓較長波長的熒光向探測端透射。

二向色鏡不能只看一個所謂“分界波長”，還要看：

• 激發區域內的反射性能；

• 發射區域內的透過性能；

• 反射區到透射區之間的光譜過渡位置；

• 實際入射角；

• 光束角度范圍；

• 對S偏振和P偏振的響應；

• 基材及面形對成像光路的影響。

尤其需要注意入射角。干涉型薄膜濾光片的光譜響應與入射角有關，入射角增大時，光譜特征通常會向短波方向移動；在較大角度下，S、P偏振的光譜響應也可能產生差異。因此，設計用于0°入射的濾光片不能簡單傾斜后仍假設其原光譜參數完全不變。

四、發射濾光片：重點往往不是“透過”，而是“擋住什么”

發射濾光片位于熒光信號進入探測器之前，其主要任務是讓目標發射波段通過，同時盡可能抑制殘余激發光、散射光及其他不需要進入檢測端的波長。常見方案包括帶通型和長波通型，具體采用哪一種，要根據熒光光譜、相鄰?fù)ǖ酪约疤綔y(cè)器響應范圍確定。

例如，當目標熒光發射范圍相對獨立時，帶通結構可以進一步限定檢測窗口；如果希望保留較寬的長波發射尾部，則可能考慮長波通濾光片。但長波通并不天然優于帶通，關鍵在于放寬通帶后是否同時引入更多背景光或其他熒光信號。

這里尤其需要關注OD值和截止范圍。

光密度OD用于表示極低透過率條件下的截止能力，其關系可寫為：

OD = ?log??(T)

其中T為0～1之間的透過率。例如作為數學關系示意，OD3對應約0.1%的透過率，OD4對應約0.01%。OD越高，代表對應測試條件和波長下的透過率越低。

但在工程規格中，單獨寫“OD4”仍然不夠。更完整的表達應類似：

“在指定激發波段內滿足OD≥X，在目標發射通帶內滿足Tavg≥X%?！?/p>

也就是說，OD值必須與具體截止波長范圍綁定。熒光系統實際需要OD3、OD4、OD6還是更高水平，應根據激發光強度、雜散光水平、探測器靈敏度、目標信號強弱和完整光路預算確定，不宜脫離系統統一指定。部分高靈敏度或激光激發系統確實會采用很深的帶外截止，但這不能直接套用到所有熒光檢測設備。

五、熒光檢測濾光片需要重點確認哪些參數？

這些光譜特性通常由介質薄膜結構與基材共同形成，因此在特殊光譜邊緣、深截止、大角度使用或多通道系統中，往往需要把光學鍍膜加工要求與整機光路條件一起確認，而不是只給出一組孤立波長。

六、為什么激發與發射通帶不能簡單“貼在一起”？

最直接的問題是光譜串?dāng)_。

熒光物質的激發譜和發射譜通常不是兩條沒有寬度的線，而是兩個具有一定寬度的光譜分布。當斯托克斯位移較小時，兩者的重疊區域可能比較明顯。這時如果一味擴大激發通帶和發射通帶，雖然分別都能獲得更多光能，但兩條光路之間的隔離余量會減小。

因此，熒光濾光片組實際上是在做一個工程權衡：

有效信號盡量多通過，同時讓可能進入探測器的激發光和非目標光盡量少。

這也說明為什么“通帶越寬越好”“FWHM越窄越好”或“OD越高越好”都不是完整的選型結論。通帶、截止深度、邊緣位置和系統光能預算必須一起分析。

七、多色熒光檢測比單通道更需要關注串?dāng)_

當系統同時檢測兩種或多種熒光物質時，問題不再只是“激發光與自己的發射光能否分開”，還需要分析不同通道之間的光譜重疊。

例如，通道A的發射尾部可能進入通道B的檢測區域；某一路激發光也可能激發其他熒光物質。因此，多色系統通常需要把所有熒光物質的激發譜、發射譜以及每一個濾光元件的實測或設計光譜疊加起來評估，而不能逐片獨立選擇。

對于這類系統，建議同時檢查：

1. 每個激發通帶覆蓋哪些熒光物質；

2. 各發射檢測窗口之間是否重疊；

3. 激發波長在所有發射通道中的截止水平；

4. 二向色鏡過渡邊緣是否侵入有效信號區域；

5. 探測器在非目標波段是否仍具有較高響應；

6. 實際AOI和光束錐角是否改變?yōu)V光片光譜。

八、濾光片選錯后，系統可能出現哪些現象？

濾光片不匹配并不一定表現為“完全檢測不到”，更多時候會表現為背景升高、目標信號下降或不同通道之間出現串?dāng)_。

常見情況包括：

1. 熒光信號偏弱

可能是激發濾光片沒有覆蓋有效激發區域，也可能是發射通帶過窄、二向色鏡切掉部分有效波段，或者整個光路存在其他損耗。

2. 背景明顯偏高

應檢查激發光是否從發射通道泄漏、濾光片截止范圍是否足夠，以及環境光、樣品自發熒光和結構內部雜散光。

3. 更換安裝角度后光譜表現發生變化

應重點檢查干涉濾光片的實際入射角和光束錐角，因?yàn)楸∧V光片的光譜位置可能隨AOI變化。

4. 多通道之間相互串?dāng)_

不能只更換某一片發射濾光片，應重新疊加分析熒光物質、光源、二向色鏡、激發片、發射片和探測器的完整光譜。

這些問題說明，濾光片只是檢測系統中的一個組成部分。最終信噪、成像或測量表現還取決于光源、樣品、光學結構、探測器、電子處理和算法等多個環節，不能把整機性能簡單歸因于單個濾光元件。

九、研發和裝機驗證時建議檢查什么？

熒光檢測濾光片完成理論選型后，仍建議在實際光路條件下進行驗證。

可按照以下順序檢查：

1. 獲取光源實際輸出光譜，而不是只看標稱中心波長；

2. 獲取熒光物質完整激發譜和發射譜；

3. 確認探測器有效響應范圍；

4. 將激發片、二向色鏡和發射片光譜疊加分析；

5. 明確通帶透過率及各截止區的OD要求；

6. 確認濾光片實際安裝AOI及光束角度范圍；

7. 對多通道系統檢查交叉激發和發射串?dāng)_；

8. 裝機后分別測試空白背景、激發泄漏和目標熒光信號。

對于深截止濾光片，還需要注意檢測設備本身的動態范圍和雜散光水平。測量?jī)x器如果達不到足夠低的透過率檢測能力，僅憑普通透過率曲線可能無法驗證很高OD區域的實際截止水平。

十、總結

熒光檢測濾光片的選擇本質上是整套光譜匹配問題：激發濾光片決定哪些光用于激發，二向色鏡完成不同波段的光路分離，發射濾光片負責保留目標熒光并抑制殘余激發光和其他非目標波段。實際選型或加工通常需要結合工作波段、入射角、尺寸、基材、光譜要求、表面質量、裝配方式和檢測條件確認。如項目涉及濾光片、光學鍍膜、反射鏡、透鏡或其他精密光學元件，可向Giaitech提供圖紙、參數或樣品，用于進一步評估方案。

FAQ

熒光檢測中的激發濾光片和發射濾光片有什么區別？

激發濾光片安裝在照明或激發光路中，用于選擇能夠有效激發熒光物質的波段；發射濾光片位于檢測光路中，用于透過目標熒光，同時阻擋殘余激發光和其他非目標光。兩者的通帶和截止區域需要相互配合，而不是獨立選擇。

熒光檢測濾光片是不是OD越高越好？

不是。OD越高表示指定截止波段的透過率越低，但更深截止通常需要結合實際激發強度、探測器靈敏度和目標信號確定。真正的規格應寫明“哪個波長范圍達到多少OD”，不能脫離截止范圍單獨比較OD數值。

為什么熒光濾光片需要關注入射角？

干涉濾光片依靠多層薄膜干涉形成光譜特性，實際光譜響應會受到入射角影響。入射角偏離設計條件后，通帶或截止邊緣通常會向短波方向移動，大角度條件下還可能出現S、P偏振差異，因此設計和詢價時應明確實際AOI。

發射濾光片應該選擇帶通還是長波通？

沒有固定答案。帶通濾光片能夠限定一個較明確的檢測窗口，有利于控制鄰近波段；長波通可以保留較寬的長波發射范圍，但也可能放入更多背景光。應結合熒光發射譜、其他通道、光源泄漏以及探測器響應共同選擇。

為什么不能只按照熒光染料的激發峰和發射峰選擇濾光片？

峰值只能表示光譜中的一個位置，而真實激發譜和發射譜具有一定寬度，光源和探測器也有各自的光譜響應。工程設計還必須考慮帶寬、通帶透過率、截止深度、二向色鏡邊緣位置和入射角，否則即使峰值匹配，也可能出現信號損失或串?dāng)_。
