濾光片光譜曲線怎么看？通帶、截止區與檢測條件分析

濾光片光譜曲線用于表示濾光片在不同波長下的透過、反射或阻斷特性，是判斷工作波段能否與光源、探測器及整機光路匹配的重要依據?？辞€不能只看最高透過率，還應同時確認通帶、阻帶、過渡區、OD值以及入射角、偏振和檢測條件。

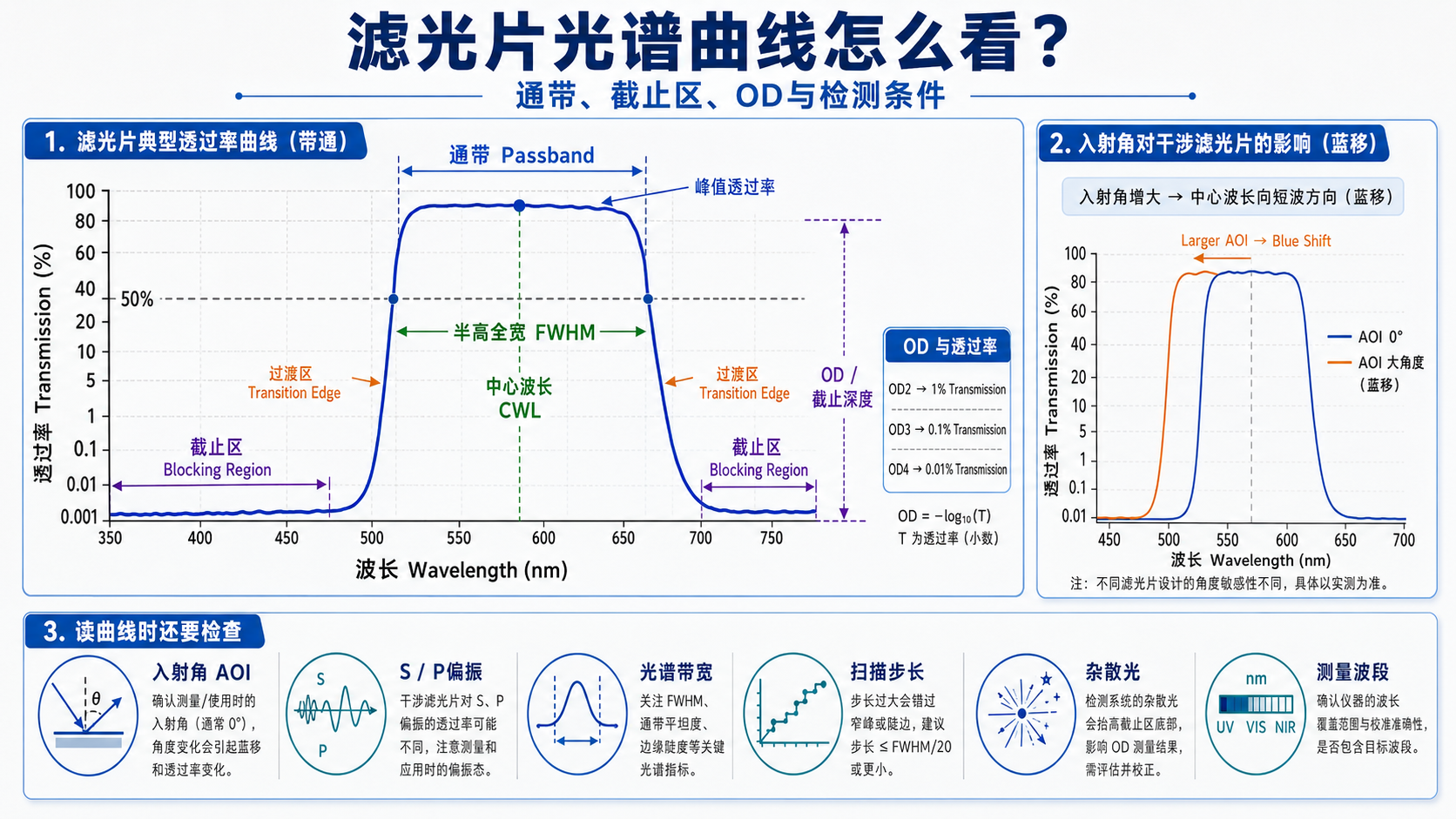

一、看濾光片光譜曲線，先確認橫縱坐標

光譜曲線首先是一組“波長—光學響應”數據。多數濾光片曲線以波長為橫坐標，單位常見nm或μm；縱坐標則根據檢測目的表示透過率、反射率或光密度OD。

常見參數如下：

需要特別注意，高透過率與高截止能力不是同一個指標。通帶透過率描述目標波段能夠通過多少光，而阻帶OD描述非目標波段的透射被壓低到什么程度。

OD與透過率之間通常采用：

OD = ?log??(T)

其中T使用0～1的小數形式。

例如：

因此，OD值越高，代表相應波長處測得的透過率越低。OD本質上依據透射衰減計算，不應簡單理解為“材料吸收了多少光”，因?yàn)閷?duì)于多層干涉濾光片，未透射的能量還可能包含反射等部分。濾光片產品規格中也通常把通帶透過率、阻帶OD和阻擋波長范圍分別列出。

對于窄帶濾光片，如果阻帶要求已經達到較高OD，僅看0%～100%的線性透過率圖往往不夠，因?yàn)榻咏阃高^率的差異會被壓縮在坐標軸附近。此時應結合OD數據和規定的阻擋波長范圍判斷。

二、通帶怎么看：不要只找曲線最高點

通帶（Passband）是濾光片允許目標波段通過的區域。對于帶通濾光片，典型曲線表現為一個主要透射波段，其兩側進入阻帶；長波通和短波通濾光片則分別保留截止邊緣一側的波段。

判斷帶通曲線時，常見的關鍵參數包括中心波長、半高全寬、峰值透過率以及通帶平均或最低透過率。

1、中心波長（CWL）

中心波長用于描述帶通濾光片通帶在光譜中的位置。

需要注意的是，中心波長并不一定等同于“曲線最高點對應的波長”。對于實際帶通曲線，峰值位置可能受到通帶波紋或曲線不對稱影響。

工程規格中常見的一種定義，是取半高位置左右兩個邊緣波長的平均值：

CWL = (λ? + λ?) / 2

但不同產品或技術規范的定義方式可能存在差異，因此實際驗收時應以圖紙、規格書或雙方約定的定義為準，而不能只憑型號名稱判斷。商業帶通干涉濾光片的規格也通常將CWL、FWHM、最低透過率和阻帶OD作為不同參數分別定義。

2、半高全寬（FWHM）

FWHM是Full Width at Half Maximum，即半高全寬，是描述帶通濾光片光譜帶寬的常用參數。

簡單來說，在最大透過率50%的高度上找到曲線左右兩個交點：

FWHM = λ? ? λ?

假設峰值透過率為80%，則應在40%透過率處尋找左右兩個交點，而不是固定使用50%絕對透過率作為邊界。

FWHM描述的是通帶寬度，不能用來代表阻帶的截止深度。官方濾光片規格中也會分別標示FWHM、通帶透過率、OD和Blocking Wavelength Range。

3、峰值透過率

峰值透過率是曲線中的最高透過率。

它可以反映濾光片某一波長附近的最大透射水平，但不能代表整個通帶。尤其是寬帶濾光片或存在通帶波紋的濾光片，只看一個峰值可能掩蓋其他工作波長處的透過率差異。

4、平均透過率和最低透過率

對于實際設備，很多時候整個目標工作波段是否滿足要求，比單一峰值更重要。

例如：

“峰值透過率≥90%”

與：

“規定通帶內平均透過率≥90%”

是兩種不同的技術指標。

如果系統需要在一段連續光譜范圍內工作，還應根據設計要求考慮最低透過率、平均透過率以及通帶波紋，而不是只尋找曲線最高點。

三、阻帶怎么看：必須同時看范圍和OD

阻帶（Blocking Region或Stopband）是需要抑制非目標光透過的波長區域。

閱讀阻帶時，不能只看到“OD4”就停止，因?yàn)镺D值必須與具體波長范圍對應。

單獨寫：

OD≥4

并不能完整描述濾光片的截止性能。

更清楚的工程表達應類似：

“在λA～λB范圍內，OD≥4?！?/p>

這樣才同時定義了：

1. 要阻擋哪些波長；

2. 要阻擋到什么程度。

濾光片實際規格中也是將Optical Density和Blocking Wavelength Range分別給出，例如同一款帶通濾光片會同時指定OD等級、CWL、FWHM以及阻擋波長范圍。

因此，“OD越高越好”也不是完整的工程判斷。真正需要確認的是：系統需要抑制的非目標波段，是否被規定的OD范圍覆蓋。

例如光源、環境光或探測器在某個范圍仍存在較強響應，那么這個波段是否位于濾光片阻帶之內，就比單獨追求某個孤立波長處的高OD更有意義。

四、陷波濾光片的曲線為什么與帶通濾光片相反

陷波濾光片的光譜形態與帶通濾光片基本相反。

帶通濾光片是在規定波段形成透射窗口，而陷波濾光片通常希望大部分相關波段保持較高透過，在特定波長范圍形成一個明顯的低透射阻帶。

因此閱讀陷波曲線時，應重點關注：

• 阻帶中心位置；

• 阻帶寬度；

• 阻帶最低透過率或OD；

• 阻帶之外的透過范圍；

• 過渡邊緣。

這再次說明，不能單純依靠“曲線越高越好”判斷濾光片。不同類型濾光片需要讀取的關鍵區域不同。

五、通帶和阻帶之間，還有一個重要的過渡區

實際濾光片不會從高透過率瞬間跳變到零透過率。通帶與阻帶之間通常存在一個過渡區（Transition Region）。

對于長波通、短波通以及陡邊濾光片，這個區域尤其重要。

閱讀過渡區時經常涉及：

• 邊緣波長；

• 過渡帶寬度；

• 邊緣陡度；

• Cut-On；

• Cut-Off。

這里需要區分兩個容易混用的術語。

長波通濾光片

長波通濾光片短波側阻擋、長波側透過。由阻帶進入通帶的特征邊緣通常稱為：

Cut-On Wavelength

即起始透過波長或長波通邊緣。

短波通濾光片

短波通濾光片短波側透過、長波側阻擋。由通帶進入阻帶的特征邊緣通常稱為：

Cut-Off Wavelength

即截止波長或短波通邊緣。

實際產品對Cut-On和Cut-Off可能規定50%透過率點，也可能根據應用使用其他判定方法，因此技術文件中應明確采用哪個透過率水平作為邊緣定義，而不要只寫一個沒有判定條件的“截止波長”。

Giaitech現有長波通技術資料同樣將起始波長、過渡區、通帶和短波阻帶作為不同性能維度處理。

以長波通濾光片為例，如果兩個方案的Cut-On位置接近，但過渡帶寬度明顯不同，它們?cè)谙噜徆庾V信號分離方面的實際表現就可能不同。

六、為什么看起來相似的兩條曲線，不能直接比較

比較兩份濾光片曲線前，要先檢查坐標比例和數據類型。

例如兩張圖的橫坐標分別是：

400～1000 nm

和

500～550 nm

即使實際光譜邊緣相同，在視覺上也會顯得完全不同。第二張圖對橫坐標進行了放大，因此微小的波長偏移和通帶波紋會更加明顯。

縱坐標也一樣。

0%～100%的線性透過率曲線適合觀察通帶，但如果需要評價OD4、OD5這樣的低透過區域，單純使用線性透過率圖很難看出差異。

此外，還應區分：

• 理論設計曲線；

• 典型曲線；

• 樣品實測曲線；

• 批次檢測數據。

理論設計給出的是目標光譜響應，而實際檢測數據還受到產品實際狀態、儀器分辨能力、雜散光和測量條件等影響。因此在進行質量判斷前，應先確認曲線的數據來源和測試條件。

七、為什么入射角改變后，干涉濾光片光譜會發生偏移

對于由多層薄膜干涉形成光譜選擇特性的濾光片，光譜響應與入射角AOI（Angle of Incidence）有關。

AOI指入射光線與濾光片表面法線之間的夾角。

對于典型多層干涉濾光片，當AOI相對于法線方向增大時，通帶或其他特征波長通常向較短波長方向移動，也就是常說的藍移，同時通帶形狀也可能發生變化。

Thorlabs對硬膜帶通濾光片給出的技術說明明確指出，當AOI從正常入射增大時，通帶會向較低的中心波長移動，同時通帶形狀也會改變。

因此，如果某份光譜報告是在接近0°入射條件下測得，而實際設備中將濾光片明顯傾斜安裝，就不能假定裝機后的有效工作波段與0°測試曲線完全相同。

在會聚或發散光束中還要進一步注意：入射到濾光片上的并不是一個單獨AOI，而是一系列不同角度的光線。因此可能出現光譜展寬、邊緣變化或中心位置改變，需要結合真實光路進行驗證。

八、為什么斜入射條件下還要關注S偏振和P偏振

當干涉濾光片在明顯斜入射條件下工作時，S偏振和P偏振的光譜響應可能出現差異。

簡單來說：

S偏振的電場方向垂直于入射面；

P偏振的電場方向平行于入射面。

AOI較小時，兩者差異在某些系統中可能并不突出；隨著斜入射角增加，S、P偏振所對應的透過或反射光譜可能逐漸分離。

因此對于45°附近工作的二向色元件、分光系統或偏振敏感系統，僅看一條沒有說明偏振條件的平均光譜，有時不足以描述實際工作狀態。

是否必須分別規定S、P光譜，應根據：

• 工作AOI；

• 光源偏振狀態；

• 膜系設計；

• 光譜邊緣要求；

• 系統允許的波長偏移。

進行判斷。

在涉及光學鍍膜加工的項目中，如果元件需要在明顯斜入射條件下使用，技術溝通時應將工作角度和偏振狀態與目標光譜一起明確，而不是只提供中心波長或透過率。

九、檢測條件為什么會影響光譜曲線

濾光片光譜曲線不僅與濾光片本身有關，也與測試系統的測量能力有關。

尤其在窄通帶、陡峭邊緣和高OD阻帶測量中，檢測條件不能忽略。

常見因素包括：

其中，高OD檢測特別需要注意儀器雜散光。

當濾光片本身已經將目標波長的透過率壓得非常低時，如果分光光度計內部仍有少量非目標光到達探測器，儀器讀數就可能受到雜散光限制。

島津的UV-Vis技術資料明確指出，雜散光是限制分光光度計高吸光度、低透過率測量能力的重要因素；低雜散光的雙單色器系統更適合高吸光度或低透過率樣品，包括光學濾光片的測量。

同樣，儀器光譜帶寬也會影響窄光譜結構的解析。高分辨率測量通常需要更窄的儀器光譜帶寬；島津的儀器資料也以0.1 nm光譜帶寬展示對細小光譜結構的分辨能力。

因此，兩份濾光片報告即使測量的是相同類型產品，只要AOI、儀器光譜帶寬、掃描設置或雜散光水平不同，數據就不宜簡單逐點比較。

十、工程人員拿到一張濾光片光譜曲線，可以這樣檢查

與其一開始尋找最高點，更實用的方式是按以下順序判斷。

第一步：確認橫縱坐標

先看波長范圍，再確認縱坐標是透過率、反射率還是OD。

第二步：確定系統真正需要的工作波段

先明確光源、被測信號和探測器需要保留哪些波長，再判斷濾光片是否匹配。

第三步：檢查通帶

對于帶通濾光片，查看CWL、FWHM、峰值透過率、平均透過率或最低透過率。

第四步：檢查阻帶

確認阻擋波長范圍，以及整個規定阻帶需要滿足的OD水平。

第五步：檢查過渡區

對于相鄰波段距離較近的系統，應關注邊緣位置、Cut-On或Cut-Off以及過渡帶寬度。

第六步：檢查AOI

確認測試曲線的AOI是否與實際裝機角度一致。

第七步：檢查偏振條件

明顯斜入射或偏振敏感系統，需要進一步查看S/P光譜要求。

第八步：檢查檢測條件

對窄帶、高OD和陡邊濾光片，應特別確認儀器光譜帶寬、掃描步長和雜散光能力。

第九步：結合完整光學系統驗證

最終仍需把濾光片與光源發射譜、目標信號譜、探測器響應、鏡頭和實際入射角共同考慮，而不能僅憑一張濾光片曲線判斷整個設備的最終性能。

十一、圖紙或規格書怎樣表達光譜要求更清楚

濾光片項目出現溝通偏差，很多時候并不是“有沒有寫參數”的問題，而是參數是否有完整定義。

相比“高透、深截止、陡邊”這樣的描述，更適合工程溝通的規格可以包括：

這樣得到的技術要求能夠被設計、加工和檢測共同理解，也更容易用于樣品驗證和批次驗收。

常見問題

濾光片光譜曲線越高越好嗎？

不是。通帶內較高的透過率通常意味著更多目標光能夠通過，但濾光片還要同時滿足阻帶范圍、OD、帶寬、過渡邊緣和入射角等要求。峰值很高并不能證明帶外截止也足夠，因此應分別評價通帶和阻帶。

OD4是不是代表整個濾光片都達到0.01%透過率？

不是。OD4表示在指定波長位置或規定阻帶內，透過率達到0.01%量級。只有明確給出了相應Blocking Range，并規定該范圍內滿足OD≥4，才能把OD4理解為該阻帶范圍的要求。OD值不能脫離波長范圍單獨判斷。

FWHM越窄，濾光片就一定越好嗎？

不一定。FWHM只是描述通帶寬度。較窄的FWHM可以提供更窄的波段選擇，但是否合適還要看光源譜寬、目標信號、AOI、探測器響應以及系統允許的光通量。不同應用需要的帶寬不同，沒有脫離應用條件的“越窄越好”。

為什么同一片干涉濾光片傾斜安裝后波長會變化？

因?yàn)槎鄬痈缮鏋V光片的光譜特性與入射角有關。相對于法線方向增加AOI時，典型干涉帶通濾光片的特征波長通常向較短波長移動，同時曲線形狀也可能改變；斜入射角較大時還可能出現S、P偏振差異。

濾光片光譜曲線不能只看峰值高低，而應同時判斷通帶位置和寬度、阻帶范圍和OD、過渡邊緣，以及曲線對應的AOI、偏振和檢測條件。實際選型或加工還需要結合工作波段、入射角、尺寸、基材、光譜要求、表面質量、裝配方式和檢測條件確認。如項目涉及濾光片、光學鍍膜、反射鏡、透鏡或其他精密光學元件，可向Giaitech提供圖紙、參數或樣品，用于進一步評估方案。
