手持?jǐn)?shù)字照度計光學鏡片應用分析

人類對環境的感知中，視覺占據主導地位。評價一個空間“亮不亮”，實際上依賴的是眼睛對光線的生理和心理響應。然而，這種主觀感受無法量化，更無法用于工程驗收、農業生產或光學設計。于是，照度計應運而生——它用客觀的物理測量，量化了人眼對亮度的主觀體驗。

（圖源網絡，侵刪）

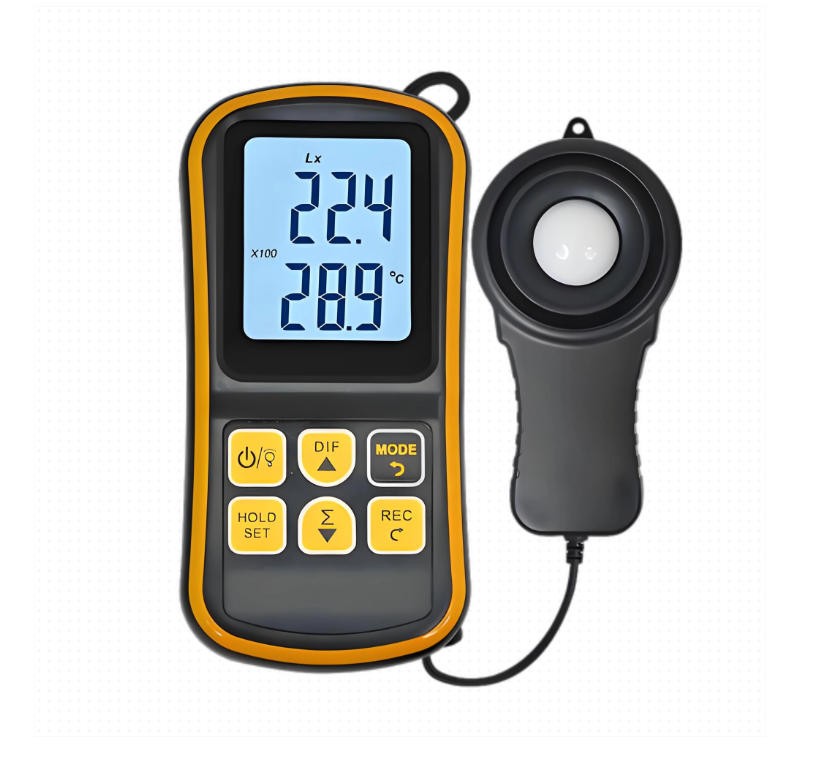

手持?jǐn)?shù)字照度計，作為一種便攜式照度計，因其便攜、直接讀數、響應迅速等優點，成為照明工程、博物館展陳、植物工廠、職業衛生檢測等領域不可或缺的工具；但一個看似簡單的手持設備，要想準確模擬人眼對不同顏色、不同角度光線的復雜響應，其內部的光學設計遠比想象中精妙。下面我們就將光學的角度，帶入去認識這款儀器并從中分析其內部的光學鏡片元件。

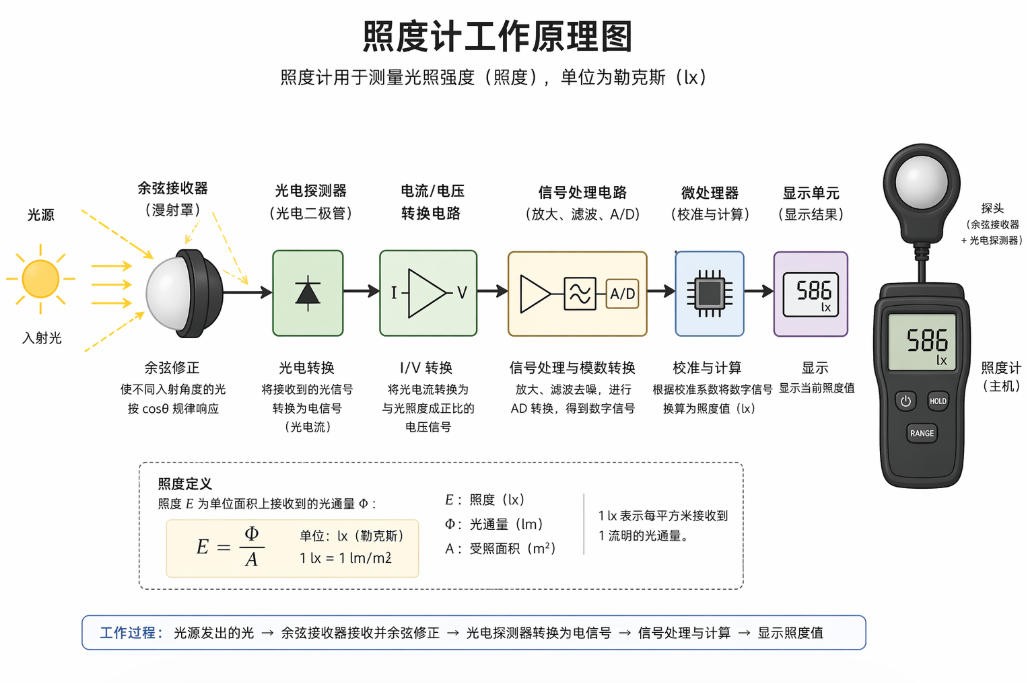

一、基本原理：從“看到”到“測到”

照度計的核心任務是測量照度（單位：勒克斯，lx），即單位面積上接收到的可見光通量。一個典型的數字照度計主要由三部分組成：光電傳感器：通常使用硅光電池，它能將接收到的光信號轉換為電信號（電流或電壓）。這是感光的“心臟”。

信號處理與顯示電路：將電信號放大、模數轉換，并最終以數值形式顯示在屏幕上。

光學系統：位于傳感器之前，由一系列光學鏡片和元件組成。

這就引出了關鍵問題：裸硅光電池能直接用來測量照度嗎？答案是否定的。

問題出在兩個方面：

1.光譜響應不匹配（核心矛盾）：人眼對光線的敏感度隨波長變化，對555nm的綠光最敏感，對紅光和藍光較不敏感，此函數稱為明視覺光譜光視效率函數 V(λ)。而硅光電池對近紅外光（人眼看不見）極其敏感，對藍紫色光的響應也與 V(λ) 不符。直接測量會導致嚴重偏差。

2.角度響應不符合余弦定律：根據朗伯余弦定律，光線入射角 θθ 越大，對照度的貢獻應越小，且與 cos?θ成正比。但裸硅光電池對斜射光的響應往往偏離此規律，導致大角度測量偏低。

因此，光學系統的任務就是“糾正”這兩個偏差，讓儀器響應無限逼近理想狀態。這便引出了四種核心光學元件。

二、四種核心光學鏡片的功能分析

光線進入手持照度計，通常按以下順序依次通過各個關鍵部件：

入射光線→光學窗口→余弦校正器→ V(λ)修正濾光片組（含紅外截止濾光片）→硅光電池

2.1光學窗口：第一道防線

位置與形態：最外層的透明平板，通常為白玻璃或有機玻璃（PMMA）。

核心功能：

物理防護：阻擋灰塵、水汽、手指觸碰，保護內部精密的濾光片和傳感器。

基礎透射：保證可見光（380~780nm）高透過率（通常>92%），且不引入色偏。

進階設計：高端型號會在窗口內側增加減反射膜（ARCoating），或在表面進行微結構處理，以初步擴散光線，改善后續校正器的入射均勻性。

小結：普通照度計中，它是“防護衛士”；高端型號中，它是“光線預處理器”。

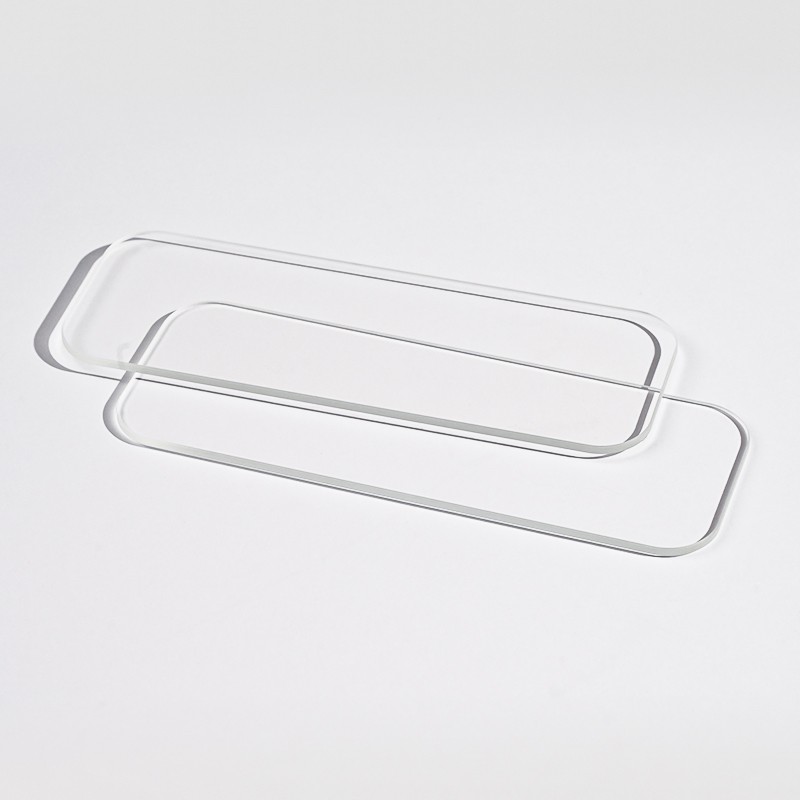

（光學窗口）

2.2余弦校正器：角度響應的魔法師

位置：通常緊貼光學窗口內側。

形態：一片乳白色、磨砂質感的漫透射片，材質多為聚四氟乙烯（PTFE）或乳白玻璃。

核心功能：修正角度響應，使其符合余弦定律。

工作原理：當光線以不同角度入射到漫射片的粗糙表面和內部顆粒時，會發生復雜的散射、折射和透射。經過精心設計的漫射片，其出射光通量將與入射角的余弦值成正比，從而“欺騙”傳感器，使其對大角度斜射光也有正確的響應。

后果：沒有它，照度計只能用于測正對光源的“法向照度”，無法用于室內環境光、道路照明等大角度光線的評估。

性能指標：高精度照度計在 0°至 80°入射角范圍內，余弦誤差應優于±3%。

2.3.V(λ) 修正濾光片：模擬人眼的神器

位置：位于余弦校正器之后，傳感器之前。

形態：一組（通常2-4片）精心設計的有色玻璃或干涉濾光片。

核心功能：將硅光電池的光譜靈敏度曲線，整形為標準的 V(λ)人眼明視覺函數曲線。這是照度計最核心、技術難度最高的光學元件。

設計思路：

紅外抑制：首要任務是阻擋硅電池敏感的、人眼不可見的近紅外光（>700nm）。

藍綠區壓制：通過藍綠色吸收型濾光片，降低硅電池對藍光和綠光過剩的響應。

精細匹配：必要時使用干涉濾光片，精確擬合 V(λ)曲線的峰值和形狀。

性能評價：光譜匹配誤差f1′是劃分精度等級的核心指標。國標JJG245中，一級照度計要求 f1′≤4%，二級≤6%。劣質儀器往往省略該濾光片或用單色塑料片替代，測量LED、熒光燈時可產生20%~50%的誤差。

小結：它是照度計的“色彩校正器”，決定了儀器對不同光源的通用性。

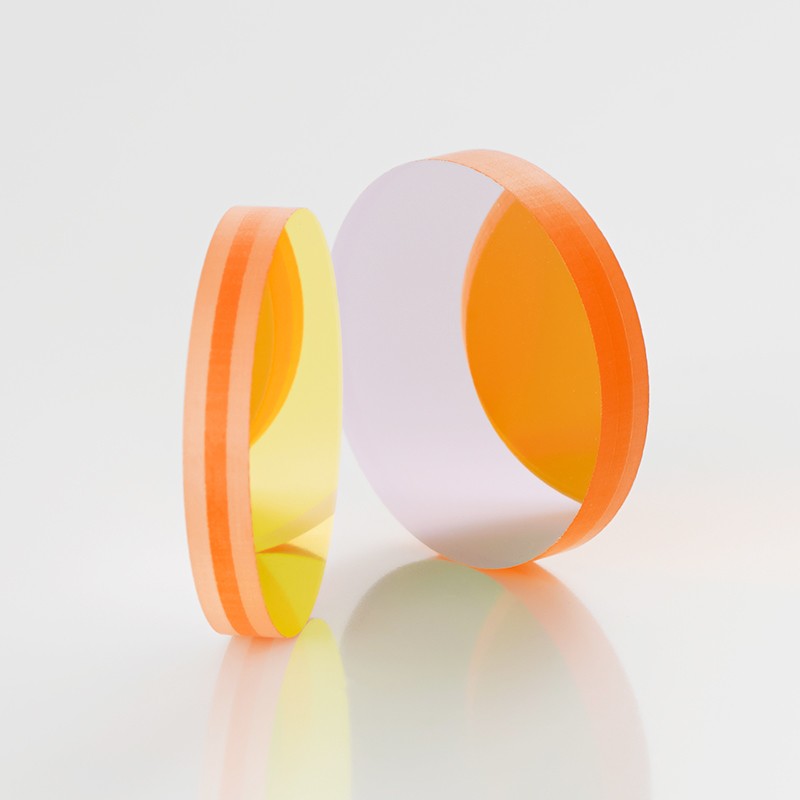

（濾光片）

2.4紅外截止濾光片：不可見光的終結者

位置：有時獨立放置，更多時候與 V(λ)濾光片集成在一起。

形態：一種短波通濾光片，允許可見光通過，阻擋近紅外光。

核心功能：徹底消除紅外光干擾。雖然 V(λ)修正濾光片組已承擔部分紅外抑制任務，但為確保萬無一失，高精度儀器會采用獨立的、截止深度更高的紅外截止濾光片（IR-CutFilter）。

工作原理：通常采用在玻璃基底上交替鍍制高低折射率薄膜（如TiO?/SiO?多層膜），形成干涉效應，使>720nm的光反射或吸收。

后果：若無此元件，測量白熾燈、鹵素?zé)艋蛱柟猓t外成分高）時，讀數會虛高10%~30%。

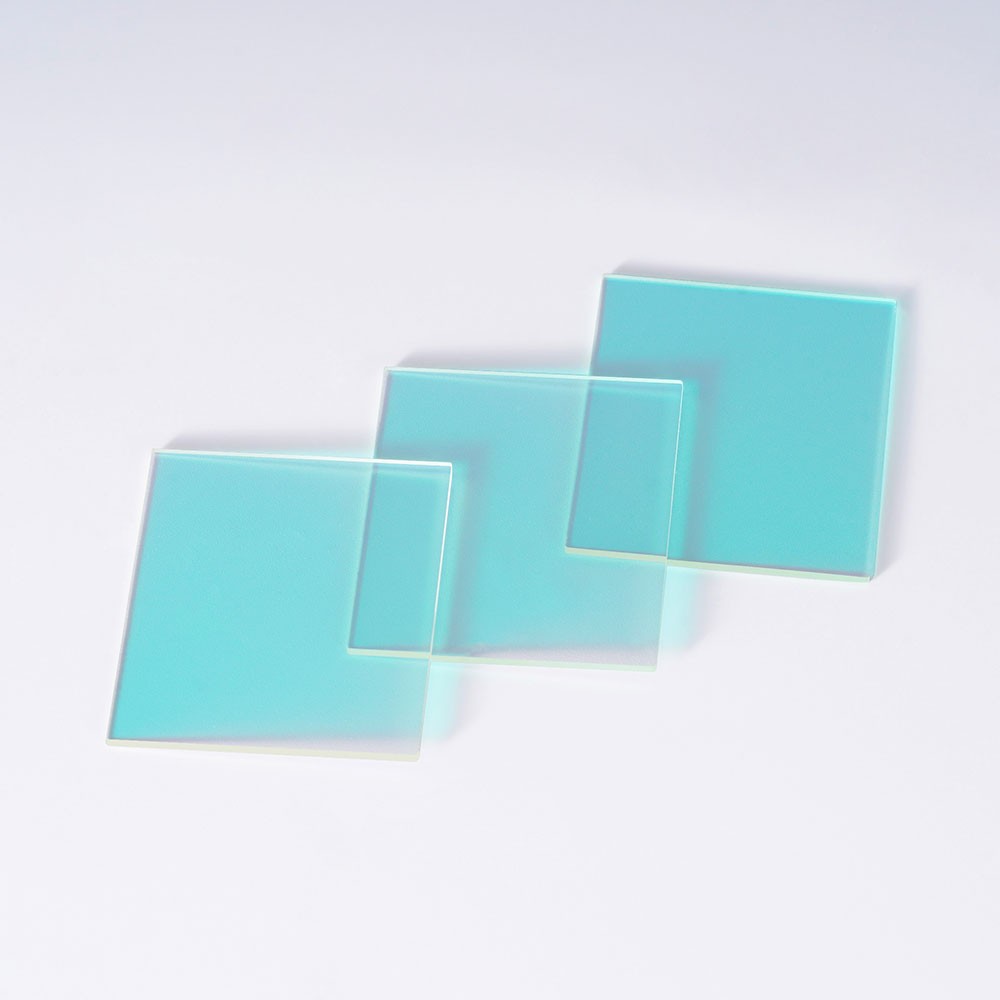

（紅外截止濾光片）

三、光學系統協同設計與精度分級

一個優秀的手持照度計，其光學系統絕非簡單堆砌元件，而是通過精密配合實現以下目標：

光譜準確性：V(λ)濾光片+紅外截止濾光片共同保證。

幾何準確性：余弦校正器保證。

物理可靠性：光學窗口保證。

不同精度等級的儀器，其光學配置差異顯著，總結如下：

四、結論

手持?jǐn)?shù)字照度計的精準測量，絕非一個簡單的“光電傳感器+數字屏幕”的組合就能實現。其背后是一套精妙的光學鏡片系統在默默工作：

光學窗口提供基礎防護與透射。

余弦校正器保障了不同角度光線的準確測量，是幾何精度的基石。

V(λ)修正濾光片是光譜準確性的靈魂，它使物理探測器擁有了“人眼”的感知曲線。

紅外截止濾光片則清除了不可見光帶來的讀數虛高，是精度的最后一道保障。

這四個元件在光路中協同工作，共同完成將物理光信號轉化為符合人眼感知的照度數值這一復雜任務。用戶在選擇照度計時，不應只看價格和量程，更應關注其是否明確標注符合JJG245或DIN5032等標準，并了解其在V(λ)V(λ)匹配和余弦校正方面的性能。隨著新型光源（如廣譜LED、激光照明）的普及，對照度計光學系統的要求只會更高，而這四種經典的鏡片配置，仍將是未來很長時間內實現可靠測量的技術基石。
