鮑威爾棱鏡：將激光點整形為均勻線光斑的光學元件

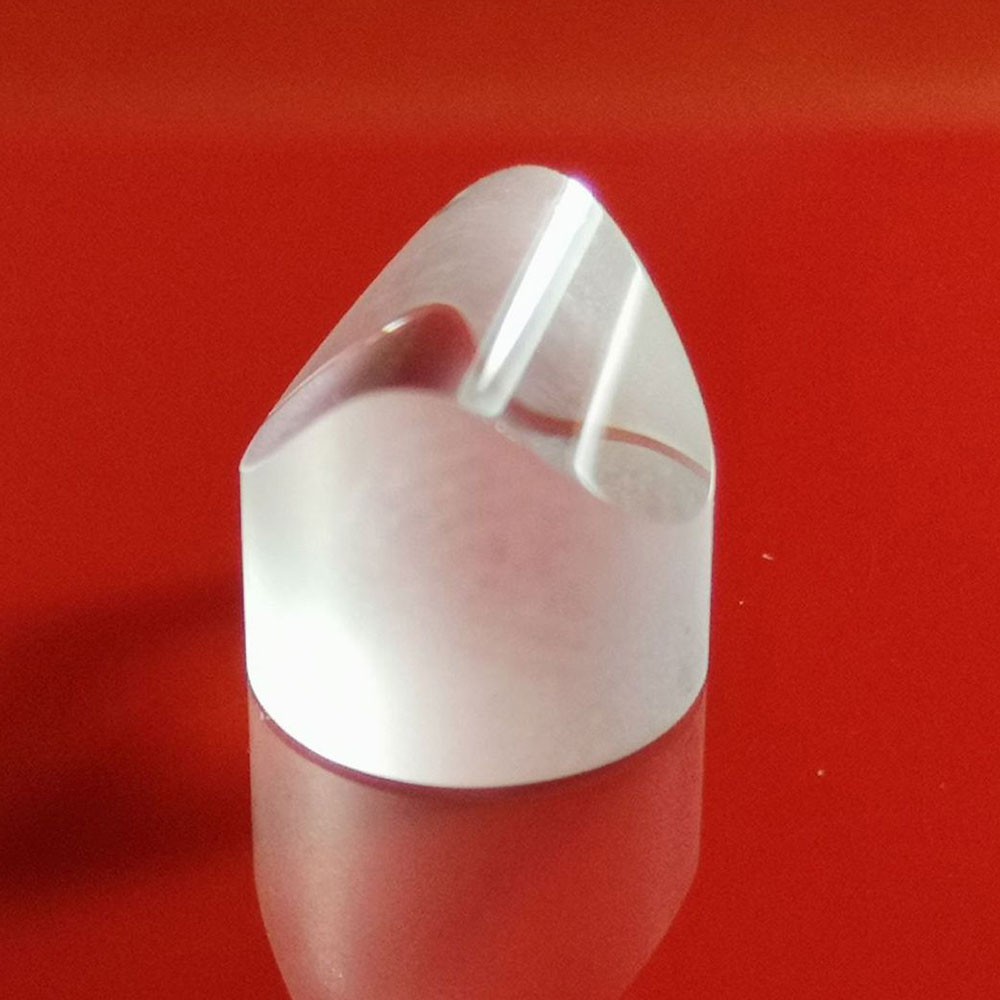

鮑威爾棱鏡（Powell Lens）是一種具有非球面曲面的特殊光學棱鏡，其核心功能是將一束準直的圓形激光整形成一條亮度分布均勻的直線光斑。與傳統的柱面鏡相比，它解決了線光斑“中間亮、邊緣暗”的能量不均問題，是實現高質量激光線光源的關鍵元件。

一、為何需要鮑威爾棱鏡？

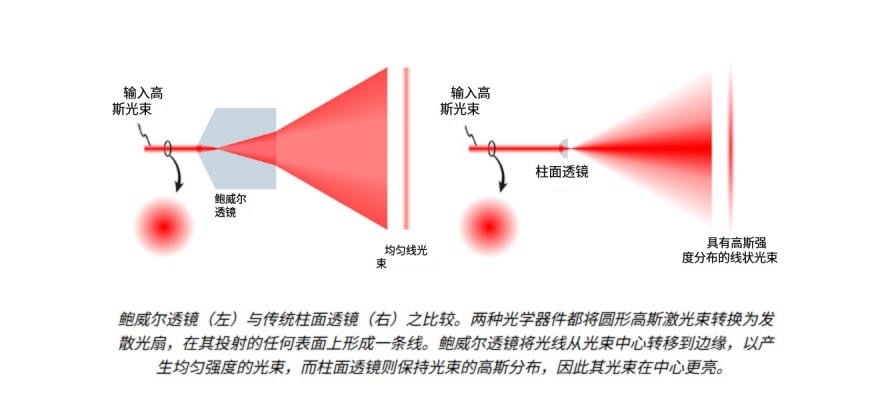

普通的柱面鏡也能將激光點拉伸成一條直線，但由于其表面為圓柱面，光線經過后能量主要集中于光斑中心區域，兩側邊緣明顯變暗，形成高斯分布。這種不均勻的光線在精密測量、檢測和定位中會引入顯著誤差。

鮑威爾棱鏡憑借其特殊的非球面棱柱結構，能夠主動對入射光線進行“能量重分配”——將光束中心的光線適度向兩側拉伸，同時補償邊緣區域的能量，從而在成像面上得到一個接近理想“平頂”分布的線光斑。

二、工作原理簡述

輸入：一束準直后的圓形激光束垂直入射至鮑威爾棱鏡。

折射與重定向：棱鏡的非球面曲面使光線沿長度方向上發生不同角度的偏折。中心區域光線被輕微發散，邊緣區域光線獲得適當會聚或補償。

輸出：出射光束形成一張發散的扇形光平面，在任何垂直于傳播方向的截面上，線光斑的亮度沿長度方向保持高度一致。

三、典型工作流程

實際應用中，單用鮑威爾棱鏡直接得到的是一條發散的扇形光。如果需要一條寬度恒定、能量均勻且平行的線光斑，通常會在鮑威爾棱鏡后增加一個準直透鏡，將發散光線重新準直為平行線光束。完整的激光線發生模組即由準直激光源、鮑威爾棱鏡和準直透鏡（或柱面鏡）組成。

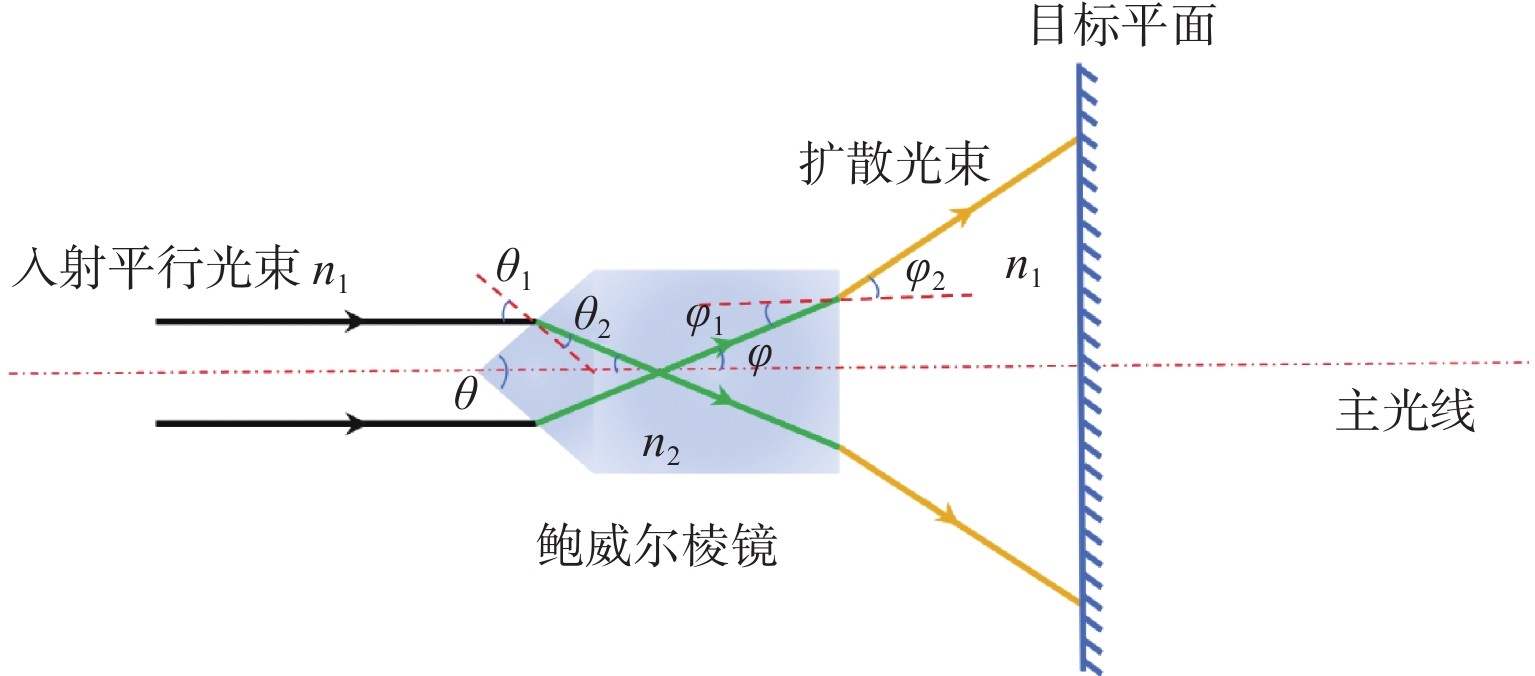

（鮑威爾棱鏡工作原理）

四、主要應用場景

鮑威爾棱鏡廣泛應用于需要高均勻度線結構光的工業與科研領域：

激光3D掃描與輪廓測量：將均勻激光線投射到被測物體表面，利用相機捕捉形變后的光線，精確計算物體尺寸、位置或表面缺陷。

機器視覺與定位：為自動化設備、機器人或AGV提供清晰且亮度均勻的參考線，用于引導、對準和路徑規劃。

激光顯示與特效照明：在舞臺燈光或激光展示中生成穩定、均勻的光幕或動態線條效果。

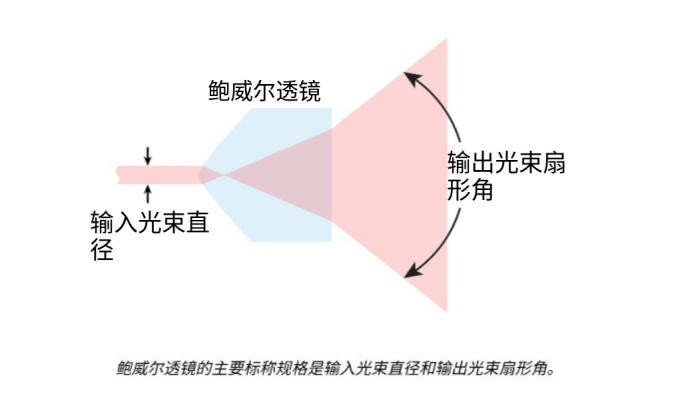

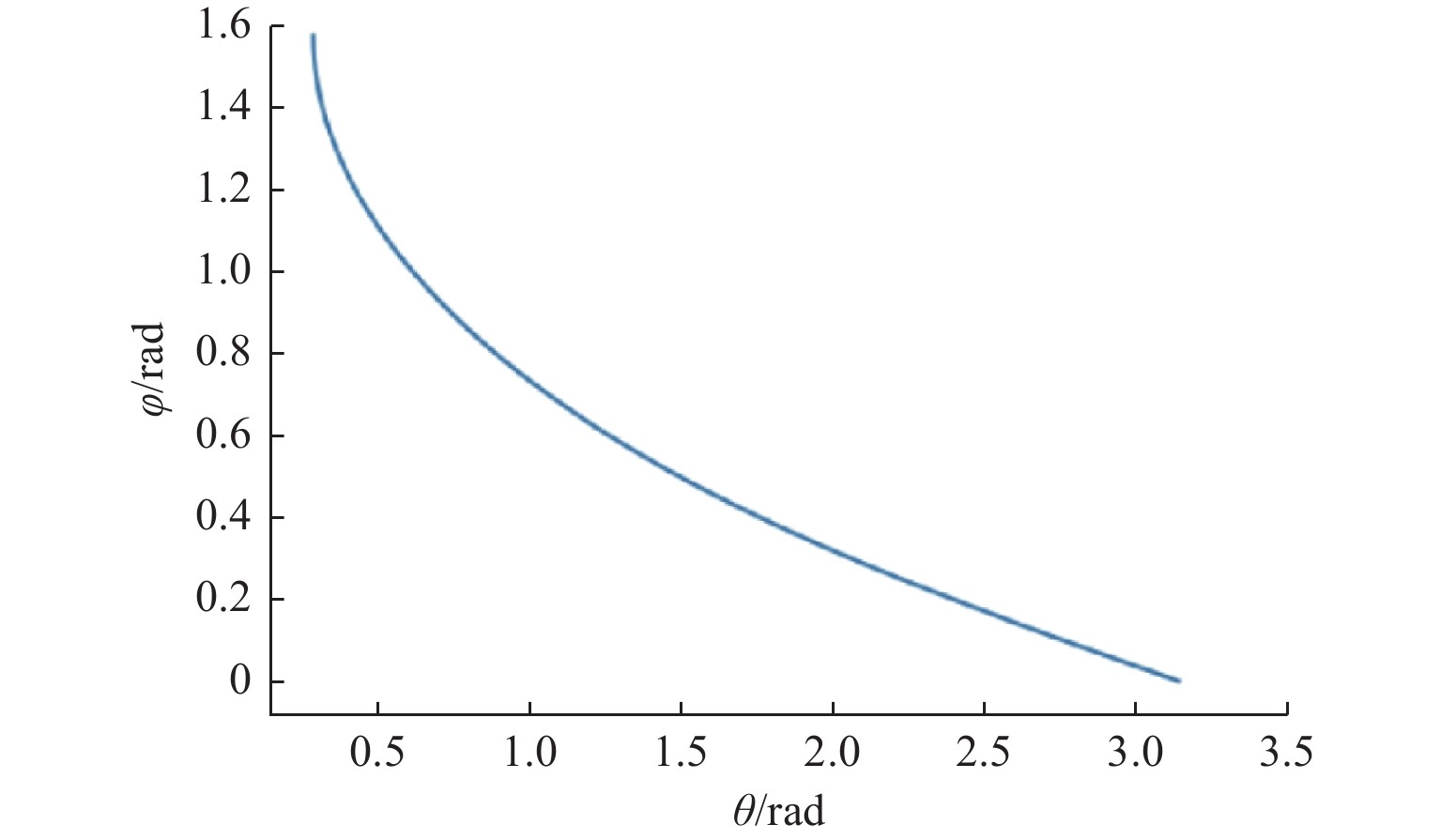

（鮑威爾棱鏡的圓錐頂角和出射光束夾角的關系）

五、使用注意事項

鮑威爾棱鏡本身輸出的是發散扇形光，并非準直線光斑。若要獲得恒定寬度的平行線光束，必須配合準直透鏡使用。

對于非準直入射光（如發散激光），輸出線光斑的均勻度會顯著下降，因此通常要求入射光為良好的準直光束。

不同波長（如可見光、紅外）需選用對應增透膜層的鮑威爾棱鏡，以減小反射損耗。

鮑威爾棱鏡是一種專門解決激光線光斑均勻性問題的光學元件，通過非球面棱形曲面實現能量的重新分布，克服了傳統柱面鏡中間亮、邊緣暗的固有缺陷。它在工業視覺、三維測量和激光照明等領域扮演著不可替代的角色。理解其工作原理與配合準直透鏡的必要性，有助于正確設計高質量的激光線光源系統。
