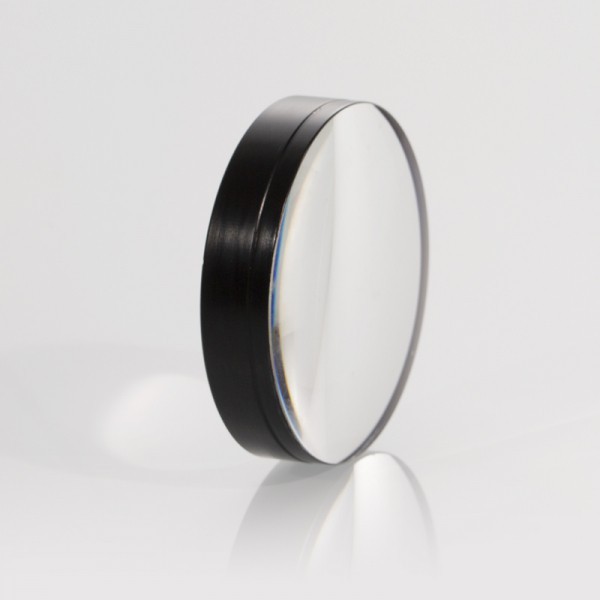

光學鏡片為何要“涂墨”？揭秘鏡頭邊緣的那道黑
你也許注意到，相機鏡頭、望遠鏡或眼鏡片的邊緣常常有一圈啞光的黑色?？雌饋硐衿胀ǖ挠推幔诠鈱W(xué)加工領域，這道“黑”有一個專門的名字——光學涂墨。它不僅是裝飾，更是決定成像質量的關鍵工序。
一、為什么要在鏡片上涂墨？
光線進入鏡頭后，大部分會按預期路徑傳播，但總有少量光線在鏡片內部“亂跑”——從側面漏入、在邊緣反射、在鏡筒內壁來回彈跳。這些雜散光如果抵達傳感器或人眼，會降低對比度、產生鬼影或眩光。
光學涂墨的核心任務：吸收并阻擋這些“迷路”的光線。
涂墨后的鏡片邊緣不再光滑透亮，而是變成粗糙、烏黑的吸光層。光線一旦照射到這里，就會被吸收而無法繼續反射或透射。這相當于在光路中設置了一道“黑色陷阱”，顯著提升畫面的純凈度和銳度。
二、涂墨用的“墨”是普通顏料嗎？
不是。光學涂墨使用的油墨是專門配制的光學消光涂料，主要特點包括：
高吸光率：在可見光和近紅外波段反射率極低（通常低于3%）。
啞光表面：表面微觀粗糙，不發生鏡面反射。
附著力強：能牢固粘附在玻璃、塑料或金屬鏡筒上。
耐候性好：不因溫度、濕度變化而脫落或變色。
低釋氣性：在密封鏡頭內部不會揮發污染物（防止起霧）。
常見的光學油墨包括環氧樹脂基黑墨、丙烯酸樹脂基黑墨，以及高端應用中的無機納米復合黑墨。

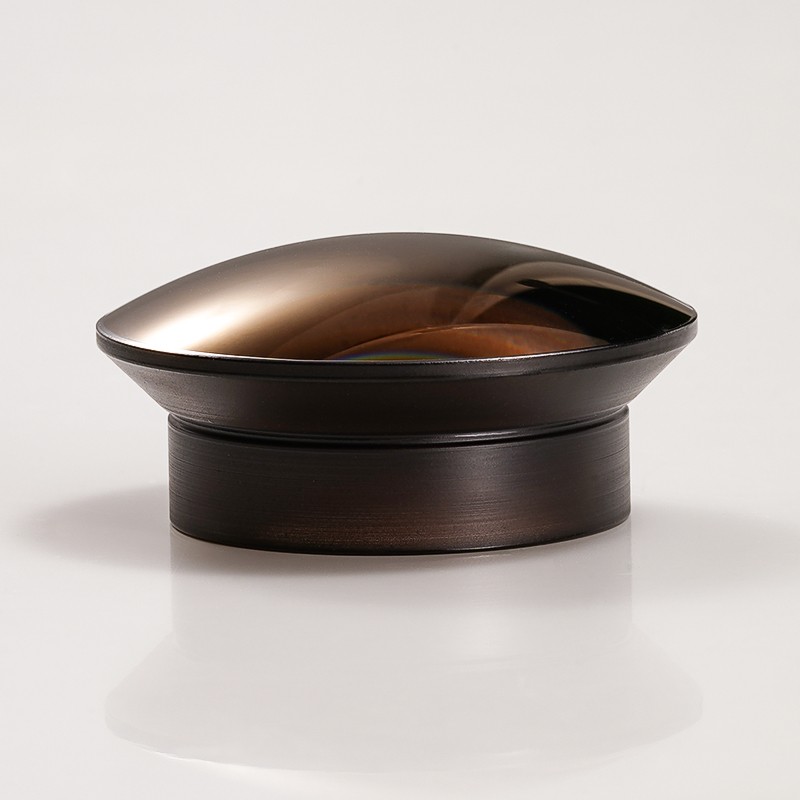

（涂墨膠合透鏡）
三、涂墨是怎么“涂”上去的？
光學涂墨不是簡單刷一層漆，而是經過精密控制的工藝過程。典型的流程如下：
1.鏡片準備
鏡片經過精磨、拋光、洗凈后，待涂墨的邊緣必須絕對清潔且無油脂。
2.涂布方式
-絲網印刷：適用于平面或微弧邊，通過鋼網將油墨擠壓到鏡片邊緣，精度高、厚度均勻。
-針頭點膠：用于復雜曲面或微小鏡片，通過數控點膠機沿邊緣行走，可控制線寬和厚度。
-移?。簩⒂湍扔〉焦枘z頭，再轉印到鏡片邊緣，適合不規則形狀。
3.固化
涂布后的鏡片經過加熱（80~150℃）或UV光照射，使油墨發生交聯反應，形成堅硬耐磨的黑色涂層。固化溫度和時間需嚴格匹配鏡片材料——塑料鏡片只能低溫固化，玻璃鏡片則可耐高溫。
4.檢驗
用顯微鏡檢查涂層是否有氣泡、缺墨、流淌；用反射率計測量消光性能；甚至用強光照射看是否漏光。
四、哪些產品離不開光學涂墨？
幾乎所有的精密光學系統都需要涂墨：
相機與手機鏡頭：每個鏡片邊緣都涂黑，防止內反射產生光暈。高端鏡頭的鏡筒內壁還會噴涂消光漆。
望遠鏡與顯微鏡：長光路系統尤其敏感，涂墨能大幅提升對比度。
車載攝像頭：在夜間或逆光時，雜散光會導致誤判，涂墨是安全要求。
AR/VR眼鏡：微顯示屏發出的光一旦發生雜散反射，會直接干擾虛擬圖像。
激光光學系統：激光的強相干性更易產生干涉條紋，涂墨是抑制手段之一。

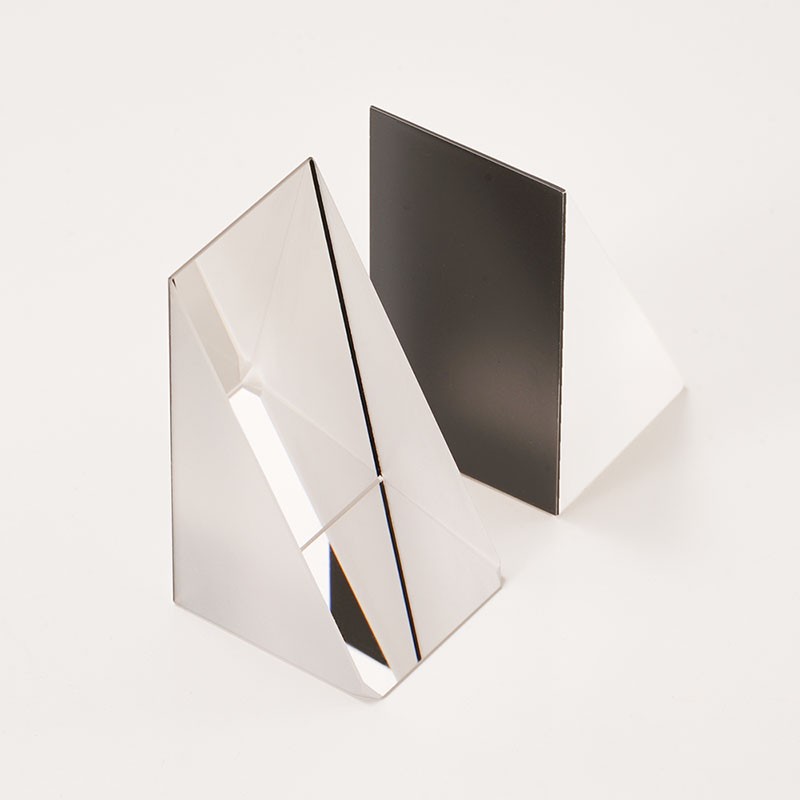

（涂墨直角棱鏡）
五、涂墨的挑戰與未來趨勢
隨著鏡頭越來越小、像素越來越高，對涂墨的要求也越發苛刻：
微鏡片邊緣只有0.1mm寬，要涂得均勻且不溢到光學有效區，對設備精度要求極高。
塑料鏡片不耐高溫，需要開發低溫快固化的UV油墨。
手機鏡頭內灰塵控制，涂墨過程必須在百級潔凈車間進行。
未來趨勢包括：激光雕刻微觀吸光結構直接替代油墨（無污染、更精確）；原子層沉積消光涂層用于超精密光學；以及可噴涂的納米多孔黑材料，吸光率接近99.9%。
下次你拿起相機拍照，或透過望遠鏡看月亮?xí)r，可以想一想：那道不起眼的黑色邊緣，正在默默吃掉無數亂跑的光線，才讓你看到干凈、銳利的世界。光學涂墨，就是鏡頭中低調而不可或缺的幕后英雄。
