中心偏/透射偏心：光學系統中光軸與幾何軸的偏差解析

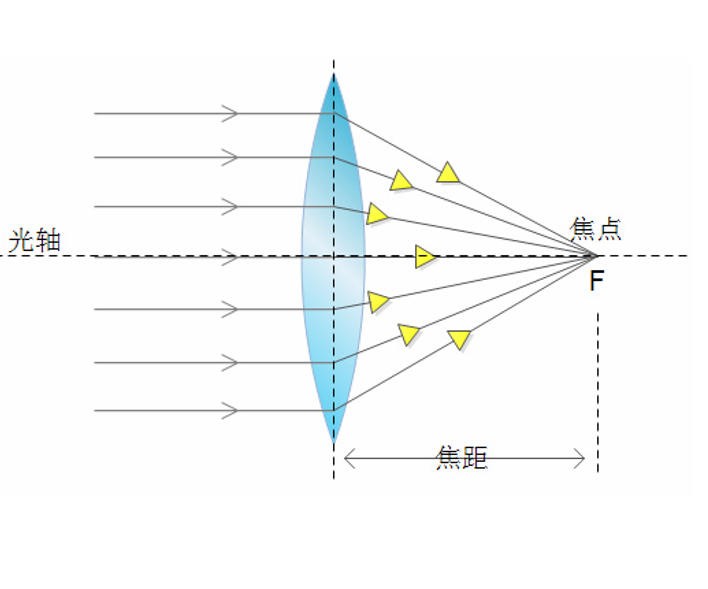

在光學系統中，中心偏（也稱透射偏心）指的是透鏡或光學系統的光軸（理想的光線傳播路徑）與其幾何軸（透鏡外圓所定義的機械安裝軸線）之間的偏差。簡單理解就是透鏡有一個“精神軸”（光軸）和一個“肉體軸”（幾何軸），當兩者不重合時，就產生了中心偏。
1.中心偏的兩種基本形態
中心偏并非單一形態，它通常表現為偏心與傾斜兩種誤差的組合：
| 形態 | 定義 |
| 偏心(Decenter) | 光軸與幾何軸在垂直于軸線的方向上發生平行偏移，偏移量用線性距離（如微米）表示。 |
| 傾斜(Tilt) | 光軸與幾何軸之間形成一個夾角，通常用角度（如弧分、角秒）表示。 |
實際生產中，這兩個誤差往往同時存在，并可能相互補償或疊加。
2.中心偏的產生原因
中心偏主要由加工和裝配兩個環節引入：
加工誤差（定心不良）：在透鏡磨邊時，若未能使光軸與幾何外圓精確重合，透鏡會呈現楔形或偏心形態。
裝配誤差（鏡筒裝調偏差）：即使每個鏡片單獨合格，組裝到鏡筒時也可能因機械間隙、螺紋精度、壓圈壓力不均等因素，導致光軸偏離鏡筒的幾何軸線。
3.中心偏會帶來什么后果？
即便微米級或角秒級的中心偏，也會對光學系統產生明顯的負面影響：
像差增加：引入額外彗差、像散、場曲，降低成像清晰度與對比度。
分辨率下降：調制傳遞函數（MTF）在不同視場顯著降低。
光斑畸變：點擴散函數（PSF）非對稱，能量分布異常。
系統性能不一致：中心與邊緣像質差異增大，影響測量或?qū)ξ痪取?/p>
對于高精度應用（如光刻物鏡、星敏感器、顯微物鏡），中心偏是決定系統極限性能的關鍵指標之一。
4.如何檢測中心偏？
專業光學偏心儀是主要檢測設備，原理是讓透鏡旋轉，觀察像點或反射光斑的軌跡跳動，并反算出偏心與傾斜量。常用方法包括：
| 方法 | 精度 | 適用場景 |
| 光學自準直法 | 中等（弧分~秒級） | 單透鏡、簡單鏡頭常規檢測 |
| 激光干涉法 | 高（亞角秒、亞微米） | 高精度鏡頭、光刻物鏡 |
| 透射式偏心測量 | 中等偏高 | 膠合透鏡、組裝后的鏡頭透過偏心檢測 |
5.如何控制與修正中心偏？
5.1制造階段：定心與磨邊
在透鏡冷加工中，通過定心磨邊工藝，使透鏡幾何軸線與光軸強制重合，將偏心控制在公差范圍內。
5.2裝配階段：主動調整
機械補償：在鏡筒內設計偏心環、調節螺釘或可動鏡座，通過微調鏡片徑向位置或傾斜來修正中心偏。
旋轉配像：對存在殘余偏心的鏡片，找到其最低偏心方位進行裝配，使多鏡片系統的偏心相互抵消（主動補償）。
6.不同產品的典型中心偏允許值
中心偏的公差因應用領域而異，以下是常見參考范圍：
| 產品類型 | 偏心（Decenter） | 傾斜（Tilt） |
| 普通手機鏡頭 | 10～30μm | 幾弧分 |
| 機器視覺鏡頭 | 3～10μm | <1弧分 |
| 高端相機鏡頭 | 2～5μm | 0.5～1弧分 |
| 顯微鏡物鏡 | 1～3μm | 10～30角秒 |
| 光刻物鏡（DUV） | <0.5μm | 數角秒 |
中心偏（透射偏心）是衡量光學系統機械軸與光軸一致性的核心參數，由偏心距和傾斜角兩個維度描述。它源于加工與裝配誤差，會導致像差劣化、分辨率下降，必須通過精密的定心磨邊和主動裝調工藝進行控制。在高精度光學領域，中心偏往往是決定產品能否達到設計性能的“隱形殺手”，也是評測光學質量的關鍵指標之一。
